Μάρκα STMicroelectronics

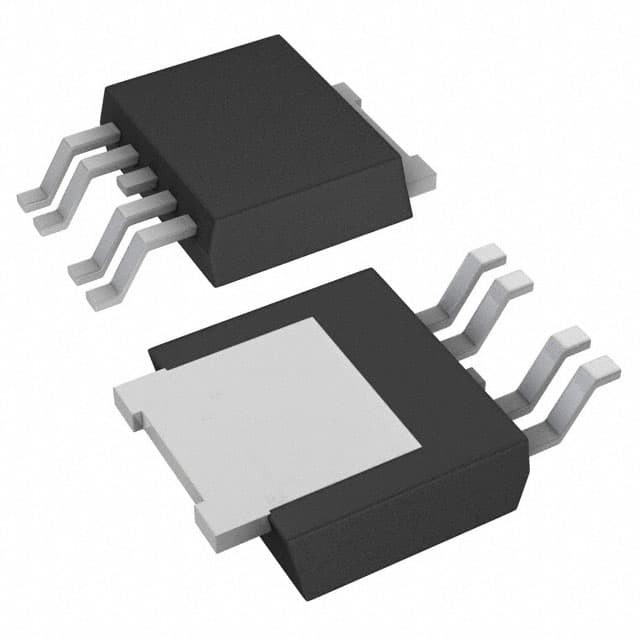

Αριθμό μοντέλου Ld39150pt-ρ
Ποσότητα παραγγελίας min 1
Τιμή Based on current price
Συσκευασία λεπτομέρειες αντιστατικά τσάντα & κουτί από χαρτόνι
Χρόνος παράδοσης 3-5 εργάσιμες ημέρες
Όροι πληρωμής Τ/Τ
Δυνατότητα προσφοράς Σε αποθέματα

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Διαμόρφωση εξόδου Θετικός Τύπος εξόδου Διευθετήσιμος
Αριθμός Ρυθμιστικών Αρχών 1 Τάση - που εισάγεται (Max) 6V
Τάση - παραγωγή (ελάχιστη/σταθερή) 1,22 V Τάση - παραγωγή (Max) 5V
Πτώση τάσης (Μέγ.) 0.4V @ 1.5A Τρέχων - παραγωγή 1.5Α
Τρέχων - ήρεμος (δείκτης νοημοσύνης) 2.5 μΑ Τρέχων - ανεφοδιασμός (Max) -
PSRR 65dB ~ 55dB (120Hz ~ 1kHz) Χαρακτηριστικά γνωρίσματα ελέγχου -
Χαρακτηριστικά γνωρίσματα προστασίας Πέρα από το ρεύμα, πέρα από τη θερμοκρασία Θερμοκρασία λειτουργίας -40°C ~ 125°C (TJ)
Τύπος στερέωσης Επεξεργασία επιφανείας Πακέτο / Κουτί -252-5, DPak (4 μόλυβδοι + ετικέττα), -252AD
Πακέτο συσκευής του προμηθευτή ΠΡΑΚ
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
Part Number Description
LD39150PT-R IC REG LINEAR POS ADJ 1.5A PPAK
LD29150PTR IC REG LINEAR POS ADJ 1.5A PPAK
LD29150PT50R IC REG LINEAR 5V 1.5A PPAK
LF50ABPT-TR IC REG LINEAR 5V 500MA PPAK
LF90CPT-TR IC REG LINEAR 9V 500MA PPAK
TPS78533QKVURQ1 AUTOMOTIVE, 1-A, HIGH-ACCURACY,
LF50CPT-TR IC REG LINEAR 5V 500MA PPAK
TPS7B8750QKVURQ1R2 AUTOMOTIVE 500-MA, 40-V, LOW DRO
TPS7A6133QKVURQ1 IC REG LINEAR 3.3V 300MA TO252-5
LF18ABPT-TR IC REG LINEAR 1.8V 500MA PPAK
TPS7B8650QKVURQ1 AUTOMOTIVE 500-MA, 40-V, ULTRA-L
TPS7A6050QKVURQ1 IC REG LINEAR 5V 300MA TO252-5
TPS7A6033QKVURQ1 IC REG LINEAR 3.3V 300MA TO252-5
TPS78550QKVURQ1 AUTOMOTIVE, 1-A, HIGH-ACCURACY,
TPS7A6150QKVURQ1 IC REG LINEAR 5V 300MA TO252-5
LD39080PT25-R IC REG LINEAR 2.5V 800MA PPAK
LD39150PT18-R IC REG LINEAR 1.8V 1.5A PPAK
LD29080PT18R IC REG LINEAR 1.8V 800MA PPAK
LF85CPT-TR IC REG LINEAR 8.5V 500MA PPAK
LDF33PT-TR IC REG LINEAR 3.3V 1A PPAK
TPS7B8633QKVURQ1R2 AUTOMOTIVE 500-MA, 40-V, ULTRA-L
LD39080PT18-R IC REG LINEAR 1.8V 800MA PPAK
LF18CPT-TR IC REG LINEAR 1.8V 500MA PPAK
LD29080PT33R IC REG LINEAR 3.3V 800MA PPAK
TPS78511QKVURQ1 AUTOMOTIVE, 1-A, HIGH-ACCURACY,
TPS78518QKVURQ1 AUTOMOTIVE, 1-A, HIGH-ACCURACY,
LF33CPT-TR IC REG LINEAR 3.3V 500MA PPAK
TPS78512QKVURQ1 AUTOMOTIVE, 1-A, HIGH-ACCURACY,
LD39300PT25-R IC REG LINEAR 2.5V 3A PPAK
LD49150PT12R IC REG LINEAR 1.2V 1.5A PPAK
TPS7B8633QKVURQ1 AUTOMOTIVE 500-MA, 40-V, ULTRA-L
TPS7B8601QKVURQ1 AUTOMOTIVE 500-MA, 40-V, ULTRA-L
TPS7B8650QKVURQ1R2 AUTOMOTIVE 500-MA, 40-V, ULTRA-L
TPS7B8733QKVURQ1R2 AUTOMOTIVE 500-MA, 40-V, LOW DRO
TPS7B8733QKVURQ1 AUTOMOTIVE 500-MA, 40-V, LOW DRO
LDF25PT-TR IC REG LINEAR 2.5V 1A PPAK
LDF18PT-TR IC REG LINEAR 1.8V 1A PPAK
LDR2533BPT-R IC REG LINEAR 2.5V/3.3V PPAK
LDFMPT-TR IC REG LINEAR POS ADJ 500MA PPAK
TLE4275QKVURQ1 IC REG LINEAR 5V 450MA TO252-5
TPS78510QKVURQ1 AUTOMOTIVE, 1-A, HIGH-ACCURACY,
TPS7B8750QKVURQ1 AUTOMOTIVE 500-MA, 40-V, LOW DRO
LF25CPT-TR IC REG LINEAR 2.5V 500MA PPAK
TPS78501QKVURQ1 IC POWER
L5300EPTTR IC REG LINEAR 5V 300MA PPAK
L5300RPTTR IC REG LINEAR 5V 300MA PPAK
LD29080PT15R IC REG LINEAR 1.5V 800MA PPAK
LD39080PT33-R IC REG LINEAR 3.3V 800MA PPAK
TPS7B8133QKVURQ1 IC REG LINEAR 3.3V 150MA TO252-5
TPS7B8150QKVURQ1 IC REG LINEAR 5V 150MA TO252-5
TPS7B8250QKVURQ1 IC REG LINEAR 5V 300MA TO252-5
TPS7B8233QKVURQ1 IC REG LINEAR 3.3V 300MA TO252-5
TL751M12QKVURQ1 IC REG LINEAR 12V 750MA TO252-5
TL751M05QKVURQ1 IC REG LINEAR 5V 750MA TO252-5
TL751M08QKVURQ1 IC REG LINEAR 8V 750MA TO252-5
LD49300PT10R IC REG LINEAR 1V 3A PPAK
LD39300PT33-R IC REG LINEAR 3.3V 3A PPAK
LD49150PT08R IC REG LINEAR POS ADJ 1.5A PPAK
LD39150PT25-R IC REG LINEAR 2.5V 1.5A PPAK
LD29080PT50R IC REG LINEAR 5V 800MA PPAK
LD29080PT25R IC REG LINEAR 2.5V 800MA PPAK
L4931ABPT120R IC REG LINEAR 12V 250MA PPAK
L4931ABPT25TR IC REG LINEAR 2.5V 250MA PPAK
L4931ABPT33-TR IC REG LINEAR 3.3V 250MA PPAK
L4931ABPT50TR IC REG LINEAR 5V 250MA PPAK
LD29150PT25R IC REG LINEAR 2.5V 1.5A PPAK
LD29150PT33R IC REG LINEAR 3.3V 1.5A PPAK
ST2L05-1500PT IC REG LIN POS ADJ 1A/1A PPAK
ST2L05-1800PT IC REG LIN POS ADJ 1A/1A PPAK
ST2L05-1825PT IC REG LIN 1.8V/2.5V 1A/1A PPAK
ST2L05-2500PT IC REG LIN POS ADJ 1A/1A PPAK
ST2L05-3300PT IC REG LIN POS ADJ 1A/1A PPAK
ST2L05-3325PT IC REG LIN 2.5V/3.3V 1A/1A PPAK
ST2L01PTR IC REG LIN POS ADJ 1A/1A PPAK
ST2L05R1800PT IC REG LIN POS ADJ 1A/1A PPAK
ST2L05R1825PT IC REG LIN 1.8V/2.5V 1A/1A PPAK
ST2L05R2500PT IC REG LIN POS ADJ 1A/1A PPAK
LD29150PT18R IC REG LINEAR 1.8V 1.5A PPAK
L4931ABPT120 IC REG LINEAR 12V 250MA PPAK
L4931ABPT25 IC REG LINEAR 2.5V 250MA PPAK
L4931ABPT33 IC REG LINEAR 3.3V 250MA PPAK
L4931ABPT50 IC REG LINEAR 5V 250MA PPAK
L4931ABPT80 IC REG LINEAR 8V 250MA PPAK
L4931ABPT80TR IC REG LINEAR 8V 250MA PPAK
L4931CPT120 IC REG LINEAR 12V 250MA PPAK
L4931CPT120-TR IC REG LINEAR 12V 250MA PPAK
L4931CPT25 IC REG LINEAR 2.5V 250MA PPAK
L4931CPT25-TR IC REG LINEAR 2.5V 250MA PPAK
L4931CPT33 IC REG LINEAR 3.3V 250MA PPAK
L4931CPT33-TR IC REG LINEAR 3.3V 250MA PPAK
L4931CPT50 IC REG LINEAR 5V 250MA PPAK
L4931CPT50-TR IC REG LINEAR 5V 250MA PPAK
L4931CPT80-TR IC REG LINEAR 8V 250MA PPAK
L4987CPT120 IC REG LINEAR 12V 200MA PPAK
L4987CPT33 IC REG LINEAR 3.3V 200MA PPAK
L4987CPT33TR IC REG LINEAR 3.3V 200MA PPAK
L4987CPT50 IC REG LINEAR 5V 200MA PPAK
L4987CPT50TR IC REG LINEAR 5V 200MA PPAK
LD29080PT90R IC REG LINEAR 9V 800MA PPAK
LD29150PT IC REG LINEAR POS ADJ 1.5A PPAK
LD29150PT15 IC REG LINEAR 1.5V 1.5A PPAK
LD29150PT15R IC REG LINEAR 1.5V 1.5A PPAK
LD29150PT18 IC REG LINEAR 1.8V 1.5A PPAK
LD29150PT25 IC REG LINEAR 2.5V 1.5A PPAK
LD29150PT33 IC REG LINEAR 3.3V 1.5A PPAK
LD29150PT50 IC REG LINEAR 5V 1.5A PPAK
LD29150PT80 IC REG LINEAR 8V 1.5A PPAK
LD29150PT80R IC REG LINEAR 8V 1.5A PPAK
LDR1833PT IC REG LINEAR 1.8V/3.3V PPAK
LDR1833PT-R IC REG LINEAR 1.8V/3.3V PPAK
LDR2533PT-R IC REG LINEAR 2.5V/3.3V PPAK
LF120ABPT-TR IC REG LINEAR 12V 500MA PPAK
LF120CPT IC REG LINEAR 12V 500MA PPAK
LF120CPT-TR IC REG LINEAR 12V 500MA PPAK
LF18ABPT IC REG LINEAR 1.8V 500MA PPAK
LF18CPT IC REG LINEAR 1.8V 500MA PPAK
LF25ABPT-TR IC REG LINEAR 2.5V 500MA PPAK
LF25CPT IC REG LINEAR 2.5V 500MA PPAK
LF27CPT IC REG LINEAR 2.7V 500MA PPAK
LF30ABPT IC REG LINEAR 3V 500MA PPAK
LF30CPT IC REG LINEAR 3V 500MA PPAK
LF33ABPT IC REG LINEAR 3.3V 500MA PPAK
LF33ABPT-TR IC REG LINEAR 3.3V 500MA PPAK
LF33CPT IC REG LINEAR 3.3V 500MA PPAK
LF40CPT IC REG LINEAR 4V 500MA PPAK
LF50ABPT IC REG LINEAR 5V 500MA PPAK
LF50CPT IC REG LINEAR 5V 500MA PPAK
LF60CPT IC REG LINEAR 6V 500MA PPAK
LF80ABPT IC REG LINEAR 8V 500MA PPAK
LF80ABPT-TR IC REG LINEAR 8V 500MA PPAK
LF80CPT IC REG LINEAR 8V 500MA PPAK
LF80CPT-TR IC REG LINEAR 8V 500MA PPAK
LF85ABPT-TR IC REG LINEAR 8.5V 500MA PPAK
LF85CPT IC REG LINEAR 8.5V 500MA PPAK
LF90ABPT IC REG LINEAR 9V 500MA PPAK
LF90ABPT-TR IC REG LINEAR 9V 500MA PPAK
LF90CPT IC REG LINEAR 9V 500MA PPAK
ST1L04PT IC REG LINEAR POS ADJ 1A PPAK
LD39300PT-R IC REG LINEAR POS ADJ 3A PPAK
LD39080PT-R IC REG LINEAR POS ADJ 800MA PPAK
LD39150PT33-R IC REG LINEAR 3.3V 1.5A PPAK
LD39300PT18-R IC REG LINEAR 1.8V 3A PPAK
LD49300PT08R IC REG LINEAR POS ADJ 3A PPAK
ST1L04PT-R IC REG LINEAR POS ADJ 1A PPAK
LD49300PT12R IC REG LINEAR 1.2V 3A PPAK
LF33CPT-TRY IC REG LINEAR 3.3V 500MA PPAK
LF50CPT-TRY IC REG LINEAR 5V 500MA PPAK
LF85CPT-TRY IC REG LINEAR 8.5V 500MA PPAK
LDFM50PT-TR IC REG LINEAR 5V 500MA PPAK
LDFPT-TR IC REG LINEAR POS ADJ 1A PPAK
Αφήστε ένα μήνυμα
Part Number Description
Περιγραφή προϊόντων

Λεπτομέρειες για το προϊόν

Περιγραφή

Ο LD39150 είναι ένας γρήγορος γραμμικός ρυθμιστής πολύ χαμηλής πτώσης που λειτουργεί από 2.5 V έως 6 V.
Η χαμηλή τάση πτώσης, ο χαμηλός θόρυβος και το εξαιρετικά χαμηλό ακινητό ρεύμα το καθιστούν κατάλληλο για εφαρμογές μικροεπεξεργαστών χαμηλής τάσης και μνήμης.Η συσκευή έχει αναπτυχθεί με τη διαδικασία BiCMOS, η οποία επιτρέπει τη λειτουργία χαμηλού ακινητοποιημένου ρεύματος ανεξάρτητα από το ρεύμα φόρτωσης εξόδου.

Χαρακτηριστικά

• 1.5 Εγγυημένο ρεύμα εξόδου
• Υπερ-χαμηλή τάση εγκατάλειψης (200 mV τυπικά @ 1,5 A φορτίο, 40 mV τυπικά @ 300 mA φορτίο)
• Πολύ χαμηλό ακινητοποιημένο ρεύμα (1 mA τυπικά @ 1,5 A φορτίο, 1 μA μέγιστο @ 25 °C σε κατάσταση απενεργοποίησης)
• Ηλεκτρονική απενεργοποίηση με λογική
• Εσωτερικό όριο ρεύματος και θερμότητας
• ανοχή τάσης εξόδου ±1,5% @ 25 °C
• Σταθερές και ADJ τάσεις εξόδου: 1,8 V, 2,5 V, 3,3 V, ADJ
• Πεδίο θερμοκρασίας: -40 έως 125 °C
• Γρήγορη δυναμική ανταπόκριση στις αλλαγές της γραμμής και του φορτίου
• Σταθερό με κεραμικό πυκνωτή
• Διατίθεται σε PPAK, DPAK και DFN6 (3x3 mm)

Εφαρμογές

• Ηλεκτρική τροφοδοσία μικροεπεξεργαστή
• Ηλεκτρική τροφοδοσία DSP
• Ταχυδρομικές ρυθμιστικές αρχές για την αλλαγή προμηθευτών
• Υψηλής απόδοσης γραμμικός ρυθμιστής

Προδιαγραφές

Ειδικότητα Αξία χαρακτηριστικού
Κατασκευαστής STMικροηλεκτρονική
Κατηγορία προϊόντων Ρυθμιστές γραμμικής τάσης
Σειρά ΔΕ 39150
Συσκευή Εναλλακτική συσκευασία
Στυλ εγκατάστασης Επενδύσεις
Πακέτο-Κουτί ΤΟ-252-5, DPak (4 Leads + Tab), ΤΟ-252AD
Θερμοκρασία λειτουργίας -40°C ~ 125°C
Τύπος στερέωσης Επεξεργασία επιφανείας
Τύπος εξόδου Ρυθμίσιμο
Συσκευή του προμηθευτή ΠΡΑΚ
Εισαγωγή τάσης 2.5 V ~ 6 V
Αριθμός εξόδων 1 Έκδοση
Τρέχων εξόδου 1.5Α
Τεχνική διάταξη 1.22 V ~ 5 V
Τοπολογία ρυθμιστή Θετική προσαρμογή
Τυπική πτώση τάσης 0.2V @ 1.5A
Αριθμός ρυθμιστικών αρχών 1 Ρυθμιστής
Τρέχουσα-περιορισμός-λεπτομερίδιο -
Μέγιστη θερμοκρασία λειτουργίας + 125 C
Περιοχή θερμοκρασίας λειτουργίας - 40 C.
Δυναμική ισχύς 1.22 V έως 5 V
Εισερχόμενη τάση-MAX 6 V
Τρέχων εξόδου 1.5 Α
Εισαγωγική τάση-MIN + 2,5 V
Ρυθμισμός φορτίου 00,06 % / Α
Διάταξη τάσης-ακριβότητα 10,5%
Πακέτο-Κουτί PPAK-5
Δράση μειωμένης τάσης εισόδου 1 mA
Κενό ρεύμα 2.5 mA
Η τάση αναφοράς 1.22 V
Τεχνική μέθοδος 00,04 V σε 300 mA
Διάταξη εκπομπής 80 mV σε 300 mA
Κανονισμός γραμμής 00,04 %

Περιγραφές

Λειτουργικό σύστημα διακυβέρνησης
Ρυθμιστής LDO Pos 1.22V έως 5V 1.5A 5-Pin ((4+Tab) PPAK T/R
Ρυθμιστές τάσης LDO Bicmos Vltg Regulatr Ultra Lo Drop
