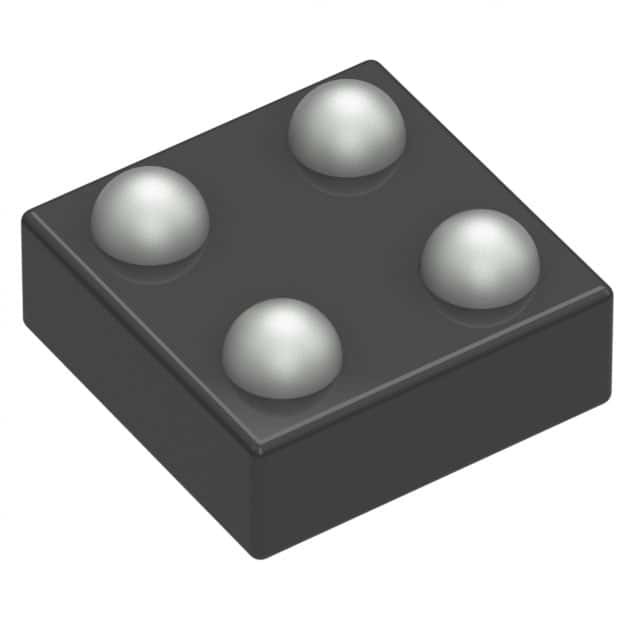

NCP161AFCT330T2G IC REG LINEAR 3.3V 450MA 4WLCSP σε ημι

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΔιαμόρφωση εξόδου | Θετικός | Τύπος εξόδου | Σταθερός |
---|---|---|---|
Αριθμός Ρυθμιστικών Αρχών | 1 | Τάση - που εισάγεται (Max) | 5.5V |
Τάση - παραγωγή (ελάχιστη/σταθερή) | 3.3V | Τάση - παραγωγή (Max) | - |
Πτώση τάσης (Μέγ.) | 0.26V @ 450mA | Τρέχων - παραγωγή | 450mA |
Τρέχων - ήρεμος (δείκτης νοημοσύνης) | 23 µA | Τρέχων - ανεφοδιασμός (Max) | - |
PSRR | 91dB ~ 48dB (100Hz ~ 100kHz) | Χαρακτηριστικά γνωρίσματα ελέγχου | Επιτρέψτε |
Χαρακτηριστικά γνωρίσματα προστασίας | Υπερβολικό ρεύμα, υπερβολική θερμοκρασία, μαλακή εκκίνηση | Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
Τύπος στερέωσης | Επεξεργασία επιφανείας | Πακέτο / Κουτί | 4-XFBGA, WLCSP |
Πακέτο συσκευής του προμηθευτή | 4-WLCSP (0.64x0.64) |
Part Number | Description | |
---|---|---|
NCP161AFCT330T2G | IC REG LINEAR 3.3V 450MA 4WLCSP | |
NCP163AFCT330T2G | IC REG LINEAR 3.3V 250MA 4WLCSP | |
NCP160AFCT180T2G | IC REG LINEAR 1.8V 250MA 4WLCSP | |
NCP161BFCS330T2G | IC REG LINEAR 3.3V 450MA 4WLCSP | |
NCP163AFCS180T2G | IC REG LINEAR 1.8V 250MA 4WLCSP | |
NCP167AFCT330T2G | IC REG LINEAR 3.3V 700MA 4WLCSP | |
NCP160BFCT210T2G | IC REG LINEAR 2.1V 250MA 4WLCSP | |
NCP160AFCS270T2G | IC REG LINEAR 2.7V 250MA 4WLCSP | |
NCP110AFCT060T2G | IC REG LINEAR 0.6V 200MA 4WLCSP | |
NCP148AFCT280T2G | IC REG LINEAR 2.8V 450MA 4WLCSP | |
NCP161AFCS514T2G | IC REG LINEAR 5.14V 450MA 4WLCSP | |
NCP161AFCS300T2G | IC REG LINEAR 3V 450MA 4WLCSP | |
NCP161AFCS500T2G | IC REG LINEAR 5V 450MA 4WLCSP | |
NCP160AFCT350T2G | IC REG LINEAR 3.5V 250MA 4WLCSP | |
NCP161AFCS250T2G | IC REG LINEAR 2.5V 450MA 4WLCSP | |
NCP161BFCS350T2G | IC REG LINEAR 3.5V 450MA 4WLCSP | |
NCP110AFCT120T2G | IC REG LINEAR 1.2V 200MA 4WLCSP | |
NCP167AFCT180T2G | IC REG LINEAR 1.8V 700MA 4WLCSP | |
NCP160AFCS280T2G | IC REG LINEAR 2.8V 250MA 4WLCSP | |
NCP110AFCT100T2G | IC REG LINEAR 1V 200MA 4WLCSP | |
NCP161AFCS330T2G | IC REG LINEAR 3.3V 450MA 4WLCSP | |
NCP161AFCT280T2G | IC REG LINEAR 2.8V 450MA 4WLCSP | |
NCP161BFCS280T2G | IC REG LINEAR 2.8V 450MA 4WLCSP | |
NCP160AFCT330T2G | IC REG LINEAR 3.3V 250MA 4WLCSP | |
NCP160AFCS320T2G | IC REG LINEAR 3.2V 250MA 4WLCSP | |
NCP160AFCS250T2G | IC REG LINEAR 2.5V 250MA 4WLCSP | |
NCP161BFCS180T2G | IC REG LINEAR 1.8V 450MA 4WLCSP | |
NCP161AFCT350T2G | IC REG LINEAR 3.5V 450MA 4WLCSP | |
NCP161AFCT300T2G | IC REG LINEAR 3V 450MA 4WLCSP | |
NCP161BFCT280T2G | IC REG LINEAR 2.8V 450MA 4WLCSP | |
NCP161AFCT180T2G | IC REG LINEAR 1.8V 450MA 4WLCSP | |
NCP110AFCT105T2G | IC REG LINEAR 1.05V 200MA 4WLCSP | |
NCP110AFCT180T2G | IC REG LINEAR 1.8V 200MA 4WLCSP | |
NCP167AFCT350T2G | IC REG LINEAR 3.5V 700MA 4WLCSP | |
NCP167BFCT330T2G | IC REG LINEAR 3.3V 700MA 4WLCSP | |
NCP160AFCT280T2G | IC REG LINEAR 2.8V 250MA 4WLCSP | |
NCP161AFCS180T2G | IC REG LINEAR 1.8V 450MA 4WLCSP | |
NCP163AFCS280T2G | IC REG LINEAR 2.8V 250MA 4WLCSP | |
NCP163AFCT280T2G | IC REG LINEAR 2.8V 250MA 4WLCSP | |
NCP163AFCT120T2G | IC REG LINEAR 1.2V 250MA 4WLCSP | |
NCP148AFCT180T2G | IC REG LINEAR 1.8V 450MA 4WLCSP | |
NCP148AFCT285T2G | IC REG LINEAR 2.85V 450MA 4WLCSP | |
NCP148AFCT250T2G | IC REG LINEAR 2.5V 450MA 4WLCSP | |
NCP160AFCS180T2G | IC REG LINEAR 1.8V 250MA 4WLCSP | |
NCP161BFCT180T2G | IC REG LINEAR 1.8V 450MA 4WLCSP | |
NCP160AFCS300T2G | IC REG LINEAR 3V 250MA 4WLCSP | |
NCP160AFCS330T2G | IC REG LINEAR 3.3V 250MA 4WLCSP | |
NCP160AFCT300T2G | IC REG LINEAR 3V 250MA 4WLCSP | |
NCP167AFCT285T2G | IC REG LINEAR 2.85V 700MA 4WLCSP | |
NCP161AFCS280T2G | IC REG LINEAR 2.8V 450MA 4WLCSP | |
NCP161BFCT500T2G | IC REG LINEAR 5V 450MA 4WLCSP | |
NCP110AFCT280T2G | IC REG LINEAR 2.8V 200MA 4WLCSP | |
NCP163AFCS120T2G | IC REG LINEAR 1.2V 250MA 4WLCSP | |
NCP161AFCS350T2G | IC REG LINEAR 3.5V 450MA 4WLCSP | |
NCP161AFCT514T2G | IC REG LINEAR 5.14V 450MA 4WLCSP | |
NCP160AFCS350T2G | IC REG LINEAR 3.5V 250MA 4WLCSP | |
NCP160BFCT280T2G | IC REG LINEAR 2.8V 250MA 4WLCSP | |
NCP161BFCT514T2G | IC REG LINEAR 5.14V 450MA 4WLCSP | |
NCP160AFCTC330T2G | IC REG LINEAR 3.3V 250MA 4WLCSP | |
NCP161AFCS320T2G | IC REG LINEAR 3.2V 450MA 4WLCSP | |
NCP161AFCT185T2G | IC REG LINEAR 1.85V 450MA 4WLCSP | |
NCP161AFCTC350T2G | CSP LDO 450MA 3.5V ACTIVE DISCHA | |
NCP161AFCTC280T2G | CSP LDO 450MA 2.8V ACTIVE DISCHA | |
NCP160AFCS285T2G | IC REG LINEAR 2.85V 250MA 4WLCSP | |
NCP160AFCS500T2G | IC REG LINEAR 5V 250MA 4WLCSP | |
NCP160AFCS514T2G | IC REG LINEAR 5.14V 250MA 4WLCSP | |
NCP161AFCS285T2G | IC REG LINEAR 2.85V 450MA 4WLCSP | |
NCP161AFCS450T2G | IC REG LINEAR 4.5V 450MA 4WLCSP | |
NCP160BFCS250T2G | IC REG LINEAR 2.5V 250MA 4WLCSP | |
NCP160BFCS350T2G | IC REG LINEAR 3.5V 250MA 4WLCSP | |
NCP160BFCS450T2G | IC REG LINEAR 4.5V 250MA 4WLCSP | |
NCP161BFCS450T2G | IC REG LINEAR 4.5V 450MA 4WLCSP | |
NCP160BFCS514T2G | IC REG LINEAR 5.14V 250MA 4WLCSP | |
NCP160BFCT500T2G | IC REG LINEAR 5V 250MA 4WLCSP | |
NCP160AFCT450T2G | IC REG LINEAR 4.5V 250MA 4WLCSP | |
NCP160AFCT500T2G | IC REG LINEAR 5V 250MA 4WLCSP | |
NCP160AFCT514T2G | IC REG LINEAR 5.14V 250MA 4WLCSP | |
NCP160BFCT250T2G | IC REG LINEAR 2.5V 250MA 4WLCSP | |
NCP160BFCT300T2G | IC REG LINEAR 3V 250MA 4WLCSP | |
NCP160BFCT350T2G | IC REG LINEAR 3.5V 250MA 4WLCSP | |
NCP160BFCT450T2G | IC REG LINEAR 4.5V 250MA 4WLCSP | |
NCP161AFCT450T2G | IC REG LINEAR 4.5V 450MA 4WLCSP | |
NCP161BFCT250T2G | IC REG LINEAR 2.5V 450MA 4WLCSP | |
NCP161BFCS250T2G | IC REG LINEAR 2.5V 450MA 4WLCSP | |
NCP110AFCT085T2G | IC REG LINEAR 0.85V 200MA 4WLCSP | |
NCP160BFCT514T2G | IC REG LINEAR 5.14V 250MA 4WLCSP | |
NCP110AFCT080T2G | IC REG LINEAR 0.8V 200MA 4WLCSP | |
NCP110AFCT110T2G | IC REG LINEAR 1.1V 200MA 4WLCSP | |
NCP160BFCS500T2G | IC REG LINEAR 5V 250MA 4WLCSP | |
NCP161BFCS500T2G | IC REG LINEAR 5V 450MA 4WLCSP | |
NCP161BFCS514T2G | IC REG LINEAR 5.14V 450MA 4WLCSP | |
NCP167AFCTC350T2G | IC REG LINEAR 3.5V 700MA 4WLCSP | |
NCP148AFCT260T2G | IC REG LINEAR 2.6V 450MA 4WLCSP | |
NCP148AFCT270T2G | IC REG LINEAR 2.7V 450MA 4WLCSP | |
NCP161BFCT330T2G | IC REG LINEAR 3.3V 450MA 4WLCSP | |
NCP160AFCS450T2G | IC REG LINEAR 4.5V 250MA 4WLCSP | |
NCP160AFCT250T2G | IC REG LINEAR 2.5V 250MA 4WLCSP | |
NCP160AFCT285T2G | IC REG LINEAR 2.85V 250MA 4WLCSP | |
NCP160BFCS180T2G | IC REG LINEAR 1.8V 250MA 4WLCSP | |
NCP160BFCS280T2G | IC REG LINEAR 2.8V 250MA 4WLCSP | |
NCP160BFCS285T2G | IC REG LINEAR 2.85V 250MA 4WLCSP | |
NCP160BFCS300T2G | IC REG LINEAR 3V 250MA 4WLCSP | |
NCP160BFCT180T2G | IC REG LINEAR 1.8V 250MA 4WLCSP | |
NCP160BFCT285T2G | IC REG LINEAR 2.85V 250MA 4WLCSP | |
NCP160BFCT330T2G | IC REG LINEAR 3.3V 250MA 4WLCSP | |
NCP161AFCT250T2G | IC REG LINEAR 2.5V 450MA 4WLCSP | |
NCP161AFCT285T2G | IC REG LINEAR 2.85V 450MA 4WLCSP | |
NCP161AFCT290T2G | IC REG LINEAR 2.9V 450MA 4WLCSP | |
NCP161AFCT500T2G | IC REG LINEAR 5V 450MA 4WLCSP | |
NCP161BFCS285T2G | IC REG LINEAR 2.85V 450MA 4WLCSP | |
NCP161BFCT285T2G | IC REG LINEAR 2.85V 450MA 4WLCSP | |
NCP161BFCT300T2G | IC REG LINEAR 3V 450MA 4WLCSP | |
NCP161BFCT350T2G | IC REG LINEAR 3.5V 450MA 4WLCSP | |
NCP161BFCT450T2G | IC REG LINEAR 4.5V 450MA 4WLCSP | |
NCP160BFCS330T2G | IC REG LINEAR 3.3V 250MA 4WLCSP | |
NCP161AFCT310T2G | IC REG LINEAR 3.1V 450MA 4WLCSP | |
NCP160AFCS2925T2G | IC REG LIN 2.925V 250MA 4WLCSP | |
NCP160AFCS370T2G | IC REG LINEAR 3.7V 250MA 4WLCSP | |
NCP160BFCS2925T2G | IC REG LIN 2.925V 250MA 4WLCSP | |
NCP161BFCT185T2G | IC REG LINEAR 1.85V 450MA 4WLCSP | |
NCP163AFCS260T2G | IC REG LINEAR 2.6V 250MA 4WLCSP | |
NCP163AFCS285T2G | IC REG LINEAR 2.85V 250MA 4WLCSP | |
NCP163AFCS290T2G | IC REG LINEAR 2.9V 250MA 4WLCSP | |
NCP163AFCS2925T2G | IC REG LIN 2.925V 250MA 4WLCSP | |
NCP163AFCT180T2G | IC REG LINEAR 1.8V 250MA 4WLCSP | |
NCP163AFCT260T2G | IC REG LINEAR 2.6V 250MA 4WLCSP | |
NCP163AFCT285T2G | IC REG LINEAR 2.85V 250MA 4WLCSP | |
NCP163AFCT290T2G | IC REG LINEAR 2.9V 250MA 4WLCSP | |
NCP163AFCT2925T2G | IC REG LIN 2.925V 250MA 4WLCSP | |
NCP163AFCT300T2G | IC REG LINEAR 3V 250MA 4WLCSP | |
NCP163BFCS180T2G | IC REG LINEAR 1.8V 250MA 4WLCSP | |
NCP163BFCS2925T2G | IC REG LIN 2.925V 250MA 4WLCSP | |
NCP163BFCT180T2G | IC REG LINEAR 1.8V 250MA 4WLCSP | |
NCP163BFCT2925T2G | IC REG LIN 2.925V 250MA 4WLCSP | |
NCP163AFCS250T2G | IC REG LINEAR 2.5V 250MA 4WLCSP | |
NCP163AFCT250T2G | IC REG LINEAR 2.5V 250MA 4WLCSP | |
NCP161BFCS300T2G | IC REG LINEAR 3V 450MA 4WLCSP | |
NCP163AFCS270T2G | IC REG LINEAR 2.7V 250MA 4WLCSP | |
NCP163AFCT270T2G | IC REG LINEAR 2.7V 250MA 4WLCSP | |
NCP167AFCT295T2G | IC REG LINEAR 2.95V 700MA 4WLCSP |
Λεπτομέρειες για το προϊόν
450 mA, Υπερχαμηλό θόρυβο και υψηλό PSRR LDO ρυθμιστής για κυκλώματα RF και αναλογικά
Η συσκευή NCP161 είναι ένας γραμμικός ρυθμιστής ικανός να παρέχει ρεύμα εξόδου 450 mA.χαμηλό ρεύμα ανάπαυσηςΗ συσκευή έχει σχεδιαστεί για να λειτουργεί με μια είσοδο 1 μF και μια κεραμική πυκνότητα 1 μF. Διατίθεται σε δύο πάχους ultra-small 0.35P, 0.65 mm x 0.Πακέτο κλίμακας 65 mm (CSP) και XDFN−4 0.65P, 1 χλμ.
Χαρακτηριστικά
• Πεδίο τάσης εισόδου λειτουργίας: 1,9 V έως 5,5 V• Διαθέσιμη σε σταθερή τάση: 1,8 V έως 5,14 V
• ±2% ακρίβεια σε σχέση με το φορτίο/τη θερμοκρασία
• Υπερ-χαμηλό ακινητό ρεύμα τύπου 18 μA
• ρεύμα αναμονής: 0,1 μA
• Πολύ χαμηλή απόρριψη: 150 mV σε 450 mA
• Υψηλή PSRR: Συνήθως 98 dB σε 20 mA, f = 1 kHz
• Υπερχαμηλός θόρυβος: 10 μVRMS
• Σταθερός με κεραμικούς πυκνωτές μικρού μεγέθους 1 μF
• Διαθέσιμα σε - WLCSP4 0,65 mm x 0,65 mm x 0,4 mm CASE 567KA
- WLCSP4 0,65 mm x 0,65 mm x 0,33 mm CASE 567JZ
−XDFN4 1 mm x 1 mm x 0,4 mm
• Τα προϊόντα αυτά είναι απαλλαγμένα από Pb−, απαλλαγμένα από αλογόντα/απαλλαγμένα από BFR και είναι RoHS
Συμμόρφωση
Τυπικές εφαρμογές
• Εξοπλισμός που λειτουργεί με μπαταρία• Ασύρματες συσκευές LAN
• Ηλεκτρονικά τηλέφωνα, Ταμπλέτες
• Κάμερες, DVR, STB και κάμερες
Προδιαγραφές
Ειδικότητα | Αξία χαρακτηριστικού |
---|---|
Κατασκευαστής | μεν |
Κατηγορία προϊόντων | Ρυθμιστές γραμμικής τάσης |
Σειρά | - |
Συσκευή | Ταινία και τροχό (TR) |
Μονάδα βάρους | 0.002413 ουγγιές |
Στυλ εγκατάστασης | Επενδύσεις |
Πακέτο-Κουτί | 4-XFBGA, WLCSP |
Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
Τύπος στερέωσης | Επεξεργασία επιφανείας |
Συσκευή του προμηθευτή | 4-WLCSP (0.64x0.64) |
Εισαγωγή τάσης | Μέχρι 5,5V |
Τρέχων εξόδου | 450mA |
Τεχνική διάταξη | 3.3V |
Τοπολογία ρυθμιστή | Θετική σταθερότητα |
Τυπική πτώση τάσης | 0.15V @ 450mA |
Αριθμός ρυθμιστικών αρχών | 1 Ρυθμιστής |
Τρέχουσα-περιορισμός-λεπτομερίδιο | 450mA |
Πακέτο-Κουτί | WLCSP-4 |
