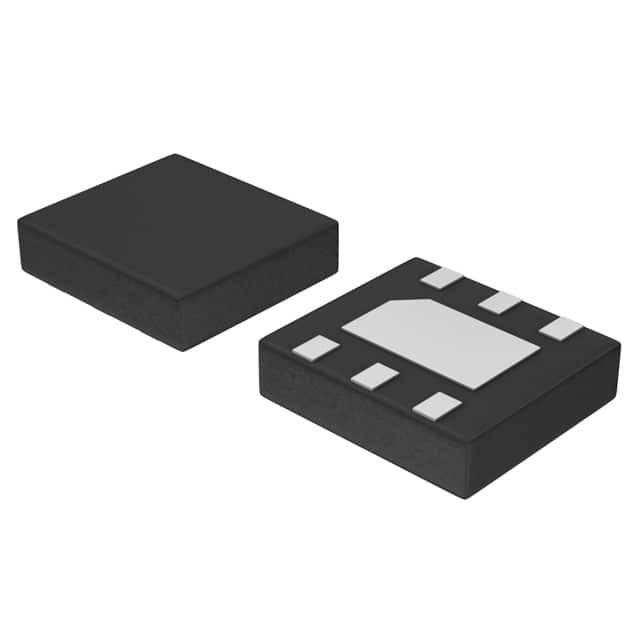

NCP692MN33T2G IC REG LINEAR 3.3V 1A 6DFN σε μισό

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΔιαμόρφωση εξόδου | Θετικός | Τύπος εξόδου | Σταθερός |
---|---|---|---|
Αριθμός Ρυθμιστικών Αρχών | 1 | Τάση - που εισάγεται (Max) | 6V |
Τάση - παραγωγή (ελάχιστη/σταθερή) | 3.3V | Τάση - παραγωγή (Max) | - |
Πτώση τάσης (Μέγ.) | 0.25V @ 1A | Τρέχων - παραγωγή | 1A |
Τρέχων - ήρεμος (δείκτης νοημοσύνης) | 200 μΑ | Τρέχων - ανεφοδιασμός (Max) | 240 μA |
PSRR | - | Χαρακτηριστικά γνωρίσματα ελέγχου | Επιτρέψτε |
Χαρακτηριστικά γνωρίσματα προστασίας | Πάνω από τη θερμοκρασία, Βραχυκύκλωμα | Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
Τύπος στερέωσης | Επεξεργασία επιφανείας | Πακέτο / Κουτί | 6-VDFN εκτεθειμένο μαξιλάρι |
Πακέτο συσκευής του προμηθευτή | 6-DFN (3x3) |
Part Number | Description | |
---|---|---|
NCP692MN33T2G | IC REG LINEAR 3.3V 1A 6DFN | |
NCV8187AML180TAG | IC REG LINEAR 1.8V 1.2A 6DFNW | |
NCP606MNADJT2G | IC REG LINEAR POS ADJ 500MA 6DFN | |
NCP690MNADJT2G | IC REG LINEAR POS ADJ 1A 6DFN | |
NCV8570BMN330R2G | IC REG LINEAR 3.3V 200MA 6DFN | |
NCV8605MN33T2G | IC REG LINEAR 3.3V 500MA 6DFN | |
NCV8560MN330R2G | IC REG LINEAR 3.3V 150MA 6DFN | |
NCV5661MN15T2G | IC REG LINEAR 1.5V 1A 6DFN | |
NCV8605MN18T2G | IC REG LINEAR 1.8V 500MA 6DFN | |
NCV8187AMN180TAG | IC REG LINEAR 1.8V 1.2A 6DFN | |
NCP605MN15T2G | IC REG LINEAR 1.5V 500MA 6DFN | |
NCP605MN50T2G | IC REG LINEAR 5V 500MA 6DFN | |
NCP692MN25T2G | IC REG LINEAR 2.5V 1A 6DFN | |
NCV8187AML120TAG | IC REG LINEAR 1.2V 1.2A 6DFNW | |
NCV8570BMN300R2G | IC REG LINEAR 3V 200MA 6DFN | |
NCV8570BMN180R2G | IC REG LINEAR 1.8V 200MA 6DFN | |
NCP605MN28T2G | IC REG LINEAR 2.8V 500MA 6DFN | |
NCP606MN33T2G | IC REG LINEAR 3.3V 500MA 6DFN | |
NCP606MN30T2G | IC REG LINEAR 3V 500MA 6DFN | |
NCP691MN33T2G | IC REG LINEAR 3.3V 1A 6DFN | |
NCV5661MN33T2G | IC REG LINEAR 3.3V 1A 6DFN | |
NCV5661MN12T2G | IC REG LINEAR 1.2V 1A 6DFN | |
NCP5661MN25T2G | IC REG LINEAR 2.5V 1A 6DFN | |
NCV8605MNADJT2G | IC REG LINEAR POS ADJ 500MA 6DFN | |
NCP623MN-50R2G | IC REG LINEAR 5V 150MA 6DFN | |
NCP605MN18T2G | IC REG LINEAR 1.8V 500MA 6DFN | |
NCP571MN12TBG | IC REG LINEAR 1.2V 150MA 6DFN | |
NCP690MN33T2G | IC REG LINEAR 3.3V 1A 6DFN | |
NCP606MN50T2G | IC REG LINEAR 5V 500MA 6DFN | |
NCV5661MNADJT2G | IC REG LINEAR POS ADJ 1A 6DFN | |
NCV8187AMN120TAG | IC REG LINEAR 1.2V 1.2A 6DFN | |
NCV8623MN-50R2G | IC REG LINEAR 5V 150MA 6DFN | |
NCP690MN15T2G | IC REG LINEAR 1.5V 1A 6DFN | |
NCV5661MN18T2G | IC REG LINEAR 1.8V 1A 6DFN | |
NCV571MN09TBG | IC REG LINEAR 0.9V 150MA 6DFN | |
NCV571MN10TBG | IC REG LINEAR 1V 150MA 6DFN | |
NCV571MN12TBG | IC REG LINEAR 1.2V 150MA 6DFN | |
NCP571MN08TBG | IC REG LINEAR 0.8V 150MA 6DFN | |
NCP623MN-28R2G | IC REG LINEAR 2.8V 150MA 6DFN | |
NCP623MN-25R2G | IC REG LINEAR 2.5V 150MA 6DFN | |
NCV8623MN-33R2G | IC REG LINEAR 3.3V 150MA 6DFN | |
NCV8623MN-28R2G | IC REG LINEAR 2.8V 150MA 6DFN | |
NCP606MN28T2G | IC REG LINEAR 2.8V 500MA 6DFN | |
NCP692MN15T2G | IC REG LINEAR 1.5V 1A 6DFN | |
NCP691MN25T2G | IC REG LINEAR 2.5V 1A 6DFN | |
NCV8570BMN280R2G | IC REG LINEAR 2.8V 200MA 6DFN | |
NCV8570BMN250R2G | IC REG LINEAR 2.5V 200MA 6DFN | |
NCV8690MN33T2G | IC REG LINEAR 3.3V 1A 6DFN | |
NCV8560MN500R2G | IC REG LINEAR 5V 150MA 6DFN | |
NCV8560MN150R2G | IC REG LINEAR 1.5V 150MA 6DFN | |
NCV5661MN28T2G | IC REG LINEAR 2.8V 1A 6DFN | |
NCV5661MN30T2G | IC REG LINEAR 3V 1A 6DFN | |
NCP5661MN15T2G | IC REG LINEAR 1.5V 1A 6DFN | |
NCP5661MN28T2G | IC REG LINEAR 2.8V 1A 6DFN | |
NCP5661MN30T2G | IC REG LINEAR 3V 1A 6DFN | |
NCV8605MN25T2G | IC REG LINEAR 2.5V 500MA 6DFN | |
NCV8605MN28T2G | IC REG LINEAR 2.8V 500MA 6DFN | |
NCV8605MN30T2G | IC REG LINEAR 3V 500MA 6DFN | |
NCV8606MN15T2G | IC REG LINEAR 1.5V 500MA 6DFN | |
NCV8606MN25T2G | IC REG LINEAR 2.5V 500MA 6DFN | |
NCV8606MN30T2G | IC REG LINEAR 3V 500MA 6DFN | |
NCV8606MN50T2G | IC REG LINEAR 5V 500MA 6DFN | |
NCP692MN50T2G | IC REG LINEAR 5V 1A 6DFN | |
NCP5661MNADJT2G | IC REG LINEAR POS ADJ 1A 6DFN | |
NCV8606MN33T2G | IC REG LINEAR 3.3V 500MA 6DFN | |
NCV8606MNADJT2G | IC REG LINEAR POS ADJ 500MA 6DFN | |
NCP500SQL25T1 | IC REG LINEAR 2.5V 150MA 6DFN | |
NCP500SQL18T1 | IC REG LINEAR 1.8V 150MA 6DFN | |
NCP500SQL27T1 | IC REG LINEAR 2.7V 150MA 6DFN | |
NCP500SQL33T1 | IC REG LINEAR 3.3V 150MA 6DFN | |
NCP500SQL50T1 | IC REG LINEAR 5V 150MA 6DFN | |
NCP500SQL28T1 | IC REG LINEAR 2.8V 150MA 6DFN | |
NCP500SQL30T1 | IC REG LINEAR 3V 150MA 6DFN | |
NCP500SQL18T1G | IC REG LINEAR 1.8V 150MA 6DFN | |
NCP500SQL25T1G | IC REG LINEAR 2.5V 150MA 6DFN | |
NCP500SQL27T1G | IC REG LINEAR 2.7V 150MA 6DFN | |
NCP500SQL28T1G | IC REG LINEAR 2.8V 150MA 6DFN | |
NCP500SQL30T1G | IC REG LINEAR 3V 150MA 6DFN | |
NCP500SQL50T1G | IC REG LINEAR 5V 150MA 6DFN | |
NCP623MN-33R2 | IC REG LINEAR 3.3V 150MA 6DFN | |
NCP623MN-50R2 | IC REG LINEAR 5V 150MA 6DFN | |
NCP700MN180R2G | IC REG LINEAR 1.8V 200MA 6DFN | |
NCP700MN280R2G | IC REG LINEAR 2.8V 200MA 6DFN | |
NCP565MN30T2G | IC REG LINEAR 3V 1.5A 6DFN | |
NCP600MN130R2G | IC REG LINEAR 1.3V 150MA 6DFN | |
NCP605MN25T2G | IC REG LINEAR 2.5V 500MA 6DFN | |
NCP605MN30T2G | IC REG LINEAR 3V 500MA 6DFN | |
NCP623MN-30R2G | IC REG LINEAR 3V 150MA 6DFN | |
NCP700MN250R2G | IC REG LINEAR 2.5V 200MA 6DFN | |
NCP700MN275R2G | IC REG LINEAR 2.75V 200MA 6DFN | |
NCP700MN330R2G | IC REG LINEAR 3.3V 200MA 6DFN | |
NCV8560MN180R2G | IC REG LINEAR 1.8V 150MA 6DFN | |
NCV8560MN250R2G | IC REG LINEAR 2.5V 150MA 6DFN | |
NCV8560MN280R2G | IC REG LINEAR 2.8V 150MA 6DFN | |
NCV8560MN300R2G | IC REG LINEAR 3V 150MA 6DFN | |
NCV8560MN350R2G | IC REG LINEAR 3.5V 150MA 6DFN | |
NCP606MN15T2G | IC REG LINEAR 1.5V 500MA 6DFN | |
NCV5661MN25T2G | IC REG LINEAR 2.5V 1A 6DFN | |
NCV8570MN180R2G | IC REG LINEAR 1.8V 200MA 6DFN | |
NCV8570MN250R2G | IC REG LINEAR 2.5V 200MA 6DFN | |
NCV8570MN275R2G | IC REG LINEAR 2.75V 200MA 6DFN | |
NCV8570MN280R2G | IC REG LINEAR 2.8V 200MA 6DFN | |
NCV8570MN300R2G | IC REG LINEAR 3V 200MA 6DFN | |
NCV8570MN330R2G | IC REG LINEAR 3.3V 200MA 6DFN | |
NCP565MN12T2G | IC REG LINEAR 1.2V 1.5A 6DFN | |
NCP565MN15T2G | IC REG LINEAR 1.5V 1.5A 6DFN | |
NCP565MN28T2G | IC REG LINEAR 2.8V 1.5A 6DFN | |
NCP565MN33T2G | IC REG LINEAR 3.3V 1.5A 6DFN | |
NCP565MNADJT2G | IC REG LINEAR POS ADJ 1.5A 6DFN | |
NCP5661MN12T2G | IC REG LINEAR 1.2V 1A 6DFN | |
NCP5661MN18T2G | IC REG LINEAR 1.8V 1A 6DFN | |
NCP5661MN33T2G | IC REG LINEAR 3.3V 1A 6DFN | |
NCP700MN300R2G | IC REG LINEAR 3V 200MA 6DFN | |
NCP690MN25T2G | IC REG LINEAR 2.5V 1A 6DFN | |
NCP690MN18T2G | IC REG LINEAR 1.8V 1A 6DFN | |
NCP691MN50T2G | IC REG LINEAR 5V 1A 6DFN | |
NCP690MN50T2G | IC REG LINEAR 5V 1A 6DFN | |
NCP691MN15T2G | IC REG LINEAR 1.5V 1A 6DFN | |
NCP691MN18T2G | IC REG LINEAR 1.8V 1A 6DFN | |
NCP571MN09TBG | IC REG LINEAR 0.9V 150MA 6DFN | |
NCP571MN10TBG | IC REG LINEAR 1V 150MA 6DFN | |
NCV571MN08TBG | IC REG LINEAR 0.8V 150MA 6DFN | |
NCV8605MN15T2G | IC REG LINEAR 1.5V 500MA 6DFN | |
NCV8605MN50T2G | IC REG LINEAR 5V 500MA 6DFN | |
NCV8606MN18T2G | IC REG LINEAR 1.8V 500MA 6DFN | |
NCV8606MN28T2G | IC REG LINEAR 2.8V 500MA 6DFN | |
NCP692MNADJT2G | IC REG LINEAR POS ADJ 1A 6DFN | |
NCP623MN-33R2G | IC REG LINEAR 3.3V 150MA 6DFN | |
NCP606MN18T2G | IC REG LINEAR 1.8V 500MA 6DFN | |
NCV8623MN-25R2G | IC REG LINEAR 2.5V 150MA 6DFN | |
NCV8623MN-30R2G | IC REG LINEAR 3V 150MA 6DFN | |
NCV8623MN-40R2G | IC REG LINEAR 4V 150MA 6DFN | |
NCP500SQL33T1G | IC REG LINEAR 3.3V 150MA 6DFN | |
NCP605MN33T2G | IC REG LINEAR 3.3V 500MA 6DFN | |
NCP605MNADJT2G | IC REG LINEAR POS ADJ 500MA 6DFN | |
NCP606MN25T2G | IC REG LINEAR 2.5V 500MA 6DFN | |
NCP691MNADJT2G | IC REG LINEAR POS ADJ 1A 6DFN | |
NCP692MN18T2G | IC REG LINEAR 1.8V 1A 6DFN | |
NCV8560MNADJR2G | IC REG LINEAR POS ADJ 150MA 6DFN |
Λεπτομέρειες για το προϊόν
1 Α, ρυθμιστής χαμηλής IGND, πολύ χαμηλής απόρριψης (VLDO) με/χωρίς ενεργοποίηση
Η οικογένεια NCP690, NCP691, NCP692 CMOS LDO παρέχει 1 A ρεύματος εξόδου με ενισχυμένη ESD είτε σε σταθερές επιλογές τάσης είτε σε ρυθμιζόμενη τάση εξόδου από 5,0 V έως 1,25 V.Αυτή η συσκευή έχει σχεδιαστεί για περιορισμένο χώρο και φορητές εφαρμογές που τροφοδοτούνται από μπαταρίες και προσφέρουν πρόσθετα χαρακτηριστικά όπως υψηλό PSRR, χαμηλή κατανάλωση ακινητοποιημένου και εδάφους ρεύματος, χαμηλή λειτουργία θορύβου, βραχυκύκλωμα και θερμική προστασία.Η συσκευή έχει σχεδιαστεί για χρήση με χαμηλού κόστους κεραμικούς πυκνωτές και συσκευάζεται στο πακέτο 6−Lead DFN3x3.
Χαρακτηριστικά
• Επιλογές τάσης εξόδου: ρυθμιζόμενη, 1,5 V, 1,8 V, 2,5 V, 3,3 V, 5,0 VΔικαιούστες άλλες επιλογές
• Ρυθμιζόμενη έξοδος με εξωτερικές αντίστοιχες από 5,0 V έως 1,25 V
• Εγγυημένο ρεύμα εξόδου 1 A
• ±1,5% ανοχή στην τάση εξόδου σε όλες τις συνθήκες λειτουργίας (προσαρμόσιμη)
• ± 2% ανοχή στην τάση εξόδου σε όλες τις συνθήκες λειτουργίας (σταθερή)
• Τυπική ένταση θορύβου 50 Vrms χωρίς συμπυκνωτή παράκαμψης
• Τυπική τάση αποσύνδεσης 190 mV σε 1 A (Vout = 2,5 V, TJ = 25°C)
• Ενεργητική εκφόρτωση
• Ενεργός χαμηλό ενεργοποιητής πιν (εξοπλισμός NCP691)
• Ενεργή Πινάρα υψηλής ενεργοποίησης (εξοπλισμός NCP692)
• Ενισχυμένη ESD: 4 kV και 400 V
Εφαρμογές
• Λάπτοπ και κάρτες PCI• Μοντέμ Τράπεζες και Τμήματα Τηλεπικοινωνιών
• DSP, FPGA, μικροεπεξεργαστές
• Φορητές εφαρμογές με μπαταρία
• Δίσκοι σκληρού δίσκου
• Πρόκειται για συσκευές χωρίς Pb−
Προδιαγραφές
Ειδικότητα | Αξία χαρακτηριστικού |
---|---|
Κατασκευαστής | μεν |
Κατηγορία προϊόντων | Ρυθμιστές γραμμικής τάσης |
Σειρά | NCP692 |
Προϊόν | Ρυθμιστές LDO |
Τύπος | Ρυθμιστής τάσης πολύ χαμηλής πτώσης |
Συσκευή | Ταινία και τροχό (TR) |
Μονάδα βάρους | 0.000744 ουγγιές |
Στυλ εγκατάστασης | Επενδύσεις |
Πακέτο-Κουτί | 6-VDFN εκτεθειμένη θήκη |
Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
Τύπος στερέωσης | Επεξεργασία επιφανείας |
Τύπος εξόδου | Καθορισμένο |
Συσκευή του προμηθευτή | 6-DFN (3x3) |
Εισαγωγή τάσης | Μέχρι 6V |
Αριθμός εξόδων | 1 Έκδοση |
Τρέχων εξόδου | 1Α |
Τεχνική διάταξη | 3.3V |
Τοπολογία ρυθμιστή | Θετική σταθερότητα |
Τυπική πτώση τάσης | 0.18V @ 1A |
Αριθμός ρυθμιστικών αρχών | 1 Ρυθμιστής |
Τρέχουσα-περιορισμός-λεπτομερίδιο | 1.1Α |
Μέγιστη θερμοκρασία λειτουργίας | + 150 C |
Περιοχή θερμοκρασίας λειτουργίας | - 40 C. |
Δυναμική ισχύς | 3.3 V |
Εισερχόμενη τάση-MAX | 6 V |
Τρέχων εξόδου | 1 Α |
Εισαγωγική τάση-MIN | 1.5 V |
Ρυθμισμός φορτίου | 35 mV |
Πακέτο-Κουτί | DFN-6 |
Τεχνική μέθοδος | 250 mV |
Διάταξη εκπομπής | 250 mV |
Κανονισμός γραμμής | 8 mV |
Απορρίπτηση κυματισμού τροφοδοσίας (PSRR) | 62 dB |
