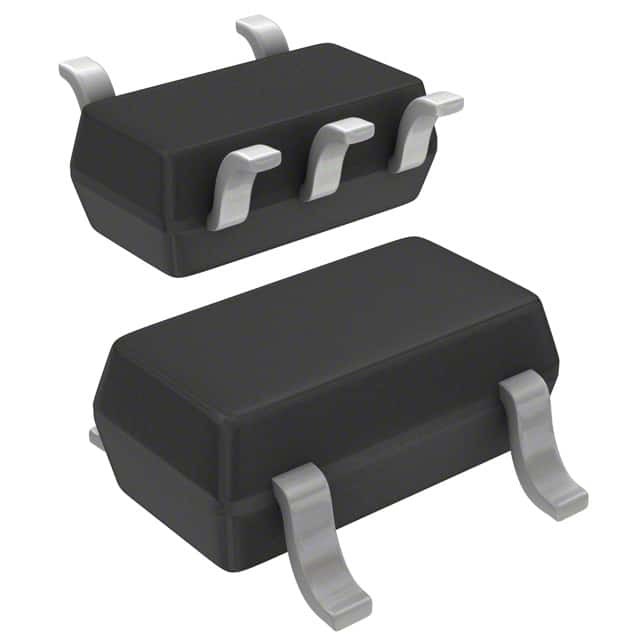

SPX5205M5-L/TR IC REG LIN POS ADJ 150MA SOT23-5 MaxLinear, Inc.

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
Διαμόρφωση εξόδου | Θετικός | Τύπος εξόδου | Διευθετήσιμος |
---|---|---|---|
Αριθμός Ρυθμιστικών Αρχών | 1 | Τάση - που εισάγεται (Max) | 16V |
Τάση - παραγωγή (ελάχιστη/σταθερή) | 1.235V | Τάση - παραγωγή (Max) | 15.65V |
Πτώση τάσης (Μέγ.) | 0.35V @ 150mA | Τρέχων - παραγωγή | 150mA |
Τρέχων - ήρεμος (δείκτης νοημοσύνης) | 5 µA | Τρέχων - ανεφοδιασμός (Max) | 2.5 μΑ |
PSRR | - | Χαρακτηριστικά γνωρίσματα ελέγχου | Επιτρέψτε |
Χαρακτηριστικά γνωρίσματα προστασίας | Πέρα από το ρεύμα, πέρα από τη θερμοκρασία, την αντίστροφη πολικότητα | Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
Τύπος στερέωσης | Επεξεργασία επιφανείας | Πακέτο / Κουτί | SC-74A, ΜΈΘΥΣΟΣ-753 |
Πακέτο συσκευής του προμηθευτή | Μέθυσος-23-5 |
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
Part Number | Description | |
---|---|---|
SPX5205M5-L/TR | IC REG LIN POS ADJ 150MA SOT23-5 | |
SPX3819M5-L-3-3/TR | IC REG LINEAR 3.3V 500MA SOT23-5 | |
SPX5205M5-L-5-0/TR | IC REG LINEAR 5V 150MA SOT23-5 | |
SPX5205M5-L-1-8/TR | IC REG LINEAR 1.8V 150MA SOT23-5 | |
SPX5205M5-L-3-3/TR | IC REG LINEAR 3.3V 150MA SOT23-5 | |
SPX3819M5-L-5-0/TR | IC REG LINEAR 5V 500MA SOT23-5 | |
SPX3819M5-L/TR | IC REG LIN POS ADJ 500MA SOT23-5 | |
SP6260EEK-L/TR | IC REG LINEAR 3V 200MA SOT23-5 | |
SP6201EM5-L-3-3/TR | IC REG LINEAR 3.3V 200MA SOT23-5 | |
SPX5205M5-L-3-0/TR | IC REG LINEAR 3V 150MA SOT23-5 | |
SPX3819M5-L-1-5/TR | IC REG LINEAR 1.5V 500MA SOT23-5 | |
SPX3819M5-L-1-8/TR | IC REG LINEAR 1.8V 500MA SOT23-5 | |
SPX3819M5-L-2-5/TR | IC REG LINEAR 2.5V 500MA SOT23-5 | |
SPX3819M5-L-3-0/TR | IC REG LINEAR 3V 500MA SOT23-5 | |
SPX3819M5-L-1-2/TR | IC REG LINEAR 1.2V 500MA SOT23-5 | |
SP6201EM5-L-1-8/TR | IC REG LINEAR 1.8V 200MA SOT23-5 | |
SP6201EM5-L-5-0/TR | IC REG LINEAR 5V 200MA SOT23-5 | |
SP6201EM5-L-3-0/TR | IC REG LINEAR 3V 200MA SOT23-5 | |
SP6205EM5-L/TR | IC REG LIN POS ADJ 500MA SOT23-5 | |
SP6205EM5-L-3-0/TR | IC REG LINEAR 3V 500MA SOT23-5 | |
SP6205EM5-L-3-3/TR | IC REG LINEAR 3.3V 500MA SOT23-5 | |
SP6203EM5-L-2-8/TR | IC REG LINEAR 2.8V 300MA SOT23-5 | |
SP6201EM5-L | IC REG LIN POS ADJ 200MA SOT23-5 | |
SP6201EM5-L-1-5 | IC REG LINEAR 1.5V 200MA SOT23-5 | |
SP6201EM5-L-1-8 | IC REG LINEAR 1.8V 200MA SOT23-5 | |
SP6201EM5-L-2-5 | IC REG LINEAR 2.5V 200MA SOT23-5 | |
SP6201EM5-L-3-3 | IC REG LINEAR 3.3V 200MA SOT23-5 | |
SP6201EM5-L-5-0 | IC REG LINEAR 5V 200MA SOT23-5 | |
SP6203EM5-L-3-3 | IC REG LINEAR 3.3V 300MA SOT23-5 | |
SP6205EM5-L | IC REG LIN POS ADJ 500MA SOT23-5 | |
SP6205EM5-L-3-0 | IC REG LINEAR 3V 500MA SOT23-5 | |
SP6205EM5-L-3-3 | IC REG LINEAR 3.3V 500MA SOT23-5 | |
SPX3819M5-L | IC REG LIN POS ADJ 500MA SOT23-5 | |
SPX3819M5-L-3-3 | IC REG LINEAR 3.3V 500MA SOT23-5 | |
SPX5205M5-L | IC REG LIN POS ADJ 150MA SOT23-5 | |
SPX5205M5-L-3-3 | IC REG LINEAR 3.3V 150MA SOT23-5 | |
SP6200EM5-L-3-0/TR | IC REG LINEAR 3V 100MA SOT23-5 | |
SP6201EM5-G-3-3/TR | IC REG LINEAR 3.3V 200MA SOT23-5 | |
SP6201EM5-L/TR | IC REG LIN POS ADJ 200MA SOT23-5 | |
SP6201EM5-L-1-5/TR | IC REG LINEAR 1.5V 200MA SOT23-5 | |
SP6201EM5-L-2-5/TR | IC REG LINEAR 2.5V 200MA SOT23-5 | |
SP6201EM5-L-2-85/TR | IC REG LIN 2.85V 200MA SOT23-5 | |
SP6203EM5-L/TR | IC REG LIN POS ADJ 300MA SOT23-5 | |
SP6203EM5-L-2-5/TR | IC REG LINEAR 2.5V 300MA SOT23-5 | |
SP6203EM5-L-2-85/TR | IC REG LIN 2.85V 300MA SOT23-5 | |
SP6203EM5-L-3-0/TR | IC REG LINEAR 3V 300MA SOT23-5 | |
SP6203EM5-L-3-3/TR | IC REG LINEAR 3.3V 300MA SOT23-5 | |
SP6205EM5-L-1-8/TR | IC REG LINEAR 1.8V 500MA SOT23-5 | |
SP6205EM5-L-2-5/TR | IC REG LINEAR 2.5V 500MA SOT23-5 | |
SP6205EM5-L-2-8/TR | IC REG LINEAR 2.8V 500MA SOT23-5 | |
SP6205EM5-L-2-85/TR | IC REG LIN 2.85V 500MA SOT23-5 | |
SP6260FEK-L/TR | IC REG LINEAR 3.2V 200MA SOT23-5 | |
SP6260HEK-L/TR | IC REG LINEAR 1.2V 200MA SOT23-5 | |
SPX5205M5-L-1-2/TR | IC REG LINEAR 1.2V 150MA SOT23-5 | |
SPX5205M5-L-2-5/TR | IC REG LINEAR 2.5V 150MA SOT23-5 | |
SPX3819M5-L-5-0 | IC REG LINEAR 5V 500MA SOT23-5 | |
SPX3819M5-L-3-0 | IC REG LINEAR 3V 500MA SOT23-5 | |
SPX3819M5-L-2-5 | IC REG LINEAR 2.5V 500MA SOT23-5 | |
SP6203EM5-L-2-5 | IC REG LINEAR 2.5V 300MA SOT23-5 | |
SP6203EM5-L | IC REG LIN POS ADJ 300MA SOT23-5 | |
SP6201EM5-L-3-0 | IC REG LINEAR 3V 200MA SOT23-5 | |
SPX3819M5-L-1-8 | IC REG LINEAR 1.8V 500MA SOT23-5 | |
SPX3819M5-L-1-5 | IC REG LINEAR 1.5V 500MA SOT23-5 | |
SPX3819M5-L-1-2 | IC REG LINEAR 1.2V 500MA SOT23-5 | |
SPX5205M5-L-5-0 | IC REG LINEAR 5V 150MA SOT23-5 | |
SPX5205M5-L-3-0 | IC REG LINEAR 3V 150MA SOT23-5 | |
SPX5205M5-L-2-5 | IC REG LINEAR 2.5V 150MA SOT23-5 | |
SPX5205M5-L-1-8 | IC REG LINEAR 1.8V 150MA SOT23-5 | |
SPX5205M5-L-1-2 | IC REG LINEAR 1.2V 150MA SOT23-5 | |
SP6205EM5-L-2-5 | IC REG LINEAR 2.5V 500MA SOT23-5 | |
SP6203EM5-L-3-0 | IC REG LINEAR 3V 300MA SOT23-5 | |
SP6203EM5-L-2-8 | IC REG LINEAR 2.8V 300MA SOT23-5 | |
SP6260AEK-L/TR | IC REG LINEAR 1.5V 200MA SOT23-5 | |
SP6260BEK-L/TR | IC REG LINEAR 1.8V 200MA SOT23-5 | |
SP6260CEK-L/TR | IC REG LINEAR 2.5V 200MA SOT23-5 | |
SP6260DEK-L/TR | IC REG LINEAR 2.8V 200MA SOT23-5 | |
SP6260GEK-L/TR | IC REG LINEAR 3.3V 200MA SOT23-5 | |
SP6201EM5-G-3-3 | IC REG LINEAR 3.3V 200MA SOT23-5 | |
SP6205EM5-3-0/TR | IC REG LINEAR 3V 500MA SOT23-5 | |
SP6213EC5-3-3/TR | IC REG LINEAR 3.3V 100MA SC70-5 | |
SP6201EM5-L-1-5/MTR | IC REG LINEAR 1.5V 200MA SOT23-5 | |
SP6201EM5-L-1-8/MTR | IC REG LINEAR 1.8V 200MA SOT23-5 | |
SP6201EM5-L-3-3/MTR | IC REG LINEAR 3.3V 200MA SOT23-5 | |
SP6205EM5-L/MTR | IC REG LIN POS ADJ 500MA SOT23-5 | |
SP6205EM5-L-3-0/MTR | IC REG LINEAR 3V 500MA SOT23-5 | |
SP6205EM5-L-3-3/MTR | IC REG LINEAR 3.3V 500MA SOT23-5 | |
SPX3819M5-L/MTR | IC REG LIN POS ADJ 500MA SOT23-5 | |
SPX3819M5-L-1-2/MTR | IC REG LINEAR 1.2V 500MA SOT23-5 | |
SPX3819M5-L-1-5/MTR | IC REG LINEAR 1.5V 500MA SOT23-5 | |
SPX3819M5-L-1-8/MTR | IC REG LINEAR 1.8V 500MA SOT23-5 | |
SPX3819M5-L-2-5/MTR | IC REG LINEAR 2.5V 500MA SOT23-5 | |
SPX3819M5-L-3-0/MTR | IC REG LINEAR 3V 500MA SOT23-5 | |
SPX3819M5-L-3-3/MTR | IC REG LINEAR 3.3V 500MA SOT23-5 | |
SPX3819M5-L-5-0/MTR | IC REG LINEAR 5V 500MA SOT23-5 | |
SPX5205M5-L-1-2/MTR | IC REG LINEAR 1.2V 150MA SOT23-5 | |
SPX5205M5-L-1-8/MTR | IC REG LINEAR 1.8V 150MA SOT23-5 | |
SPX5205M5-L-2-5/MTR | IC REG LINEAR 2.5V 150MA SOT23-5 | |
SPX5205M5-L-3-0/MTR | IC REG LINEAR 3V 150MA SOT23-5 | |
SPX5205M5-L-3-3/MTR | IC REG LINEAR 3.3V 150MA SOT23-5 | |
SPX5205M5-L-5-0/MTR | IC REG LINEAR 5V 150MA SOT23-5 | |
SP6205EM5-L-1-8 | IC REG LINEAR 1.8V 500MA SOT23-5 | |
SP6205EM5-L-2-8 | IC REG LINEAR 2.8V 500MA SOT23-5 | |
SP6201EM5-L-2-85 | IC REG LIN 2.85V 200MA SOT23-5 | |
SP6203EM5-L-2-85 | IC REG LIN 2.85V 500MA SOT23-5 | |
SP6205EM5-L-2-85 | IC REG LIN 2.85V 500MA SOT23-5 |
Περιγραφή προϊόντων
Λεπτομέρειες για το προϊόν
Περιγραφή
Το SPX5205 είναι ένας ρυθμιστής θετικής τάσης με πολύ χαμηλή τάση αποχώρησης, θόρυβο εξόδου και ρεύμα εδάφους(750μA σε 100mA). Το VOUT έχει ανοχή μικρότερη του 1% και αντισταθμίζεται από τη θερμοκρασία.
οι τάσεις 1.2V, 1.5V, 1.8V, 2.0V, 2.5V, 2.8V, 3.0V, 3.3V και 5.0V και μια ρυθμιζόμενη έκδοση είναι διαθέσιμες
Άλλα βασικά χαρακτηριστικά περιλαμβάνουν μηδενικό ρεύμα εκτός λειτουργίας, αντίστροφη μπαταρία
Το SPX5205 είναι μια εξαιρετική επιλογή για χρήση σε μπαταρίες
Οι εφαρμογές που χρησιμοποιούν ηλεκτρική ενέργεια και όπου επιθυμείται εξοικονόμηση ενέργειας, όπως: κινητά/ασύρματα τηλέφωνα, ραδιόφωνα
συστήματα ελέγχου και φορητούς υπολογιστές.
Ειδικά χαρακτηριστικά
■ Χαμηλή έξοδος θορύβου LDO: 40μVRMS■ 1% αρχική ακρίβεια
■ Πολύ χαμηλό ρευστό ρεύμα: 70μA
■ Χαμηλή τάση αποσύνδεσης (210mV σε 150mA)
■ Περιορισμός ρεύματος και θερμότητας
■ Προστασία με αντίστροφη μπαταρία
■ Ευρύ φάσμα σταθερών τάσεων εξόδου:1.2V, 1.5V, 1.8V, 2.0V, 2.5V, 2.8V, 3.0V, 3.3V και 5.0V
■ Μηδενικό ρεύμα εκτός λειτουργίας
■ Μικρό 5-Pin SOT-23
■ Πιν συμβατό με το MIC5205/MAX8877 (μόνο σταθερές επιλογές) και το AS3815
Εφαρμογές
■ ΠΔΑ■ Συστήματα που λειτουργούν με μπαταρία
■ Κινητό τηλέφωνο
■ Ασύρματα τηλέφωνα
■ Συστήματα ραδιοελέγχου
■ Λάπτοπ, Παλμ-τάπ και Νοτ-μποκ
■ Φορητοί καταναλωτικοί εξοπλισμός
■ Φορητά όργανα
■ Σκανέρ γραμμικού κώδικα
■ SMPS μετα-κανονιστής
Προδιαγραφές
Ειδικότητα | Αξία χαρακτηριστικού |
---|---|
Κατασκευαστής | MaxLinear |
Κατηγορία προϊόντων | Ρυθμιστές γραμμικής τάσης |
Σειρά | SPX5205 |
Συσκευή | Εναλλακτική συσκευασία |
Μονάδα βάρους | 0.001058 ουγγιές |
Στυλ εγκατάστασης | Επενδύσεις |
Εμπορική ονομασία | SIPEX |
Πακέτο-Κουτί | SC-74A, SOT-753 |
Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
Τύπος στερέωσης | Επεξεργασία επιφανείας |
Τύπος εξόδου | Ρυθμίσιμο |
Συσκευή του προμηθευτή | SOT-23-5 |
Εισαγωγή τάσης | 2.5 V ~ 16 V |
Αριθμός εξόδων | 1 Έκδοση |
Τρέχων εξόδου | 150mA |
Τεχνική διάταξη | Ρυθμίσιμο |
Τοπολογία ρυθμιστή | Θετική προσαρμογή |
Τυπική πτώση τάσης | 0.21V @ 150mA |
Αριθμός ρυθμιστικών αρχών | 1 Ρυθμιστής |
Τρέχουσα-περιορισμός-λεπτομερίδιο | - |
Μέγιστη θερμοκρασία λειτουργίας | + 125 C |
Περιοχή θερμοκρασίας λειτουργίας | - 40 C. |
Δυναμική ισχύς | Αρ. |
Εισερχόμενη τάση-MAX | 16 V |
Τρέχων εξόδου | 150 mA |
Εισαγωγική τάση-MIN | 2.5 V |
Ρυθμισμός φορτίου | 0.1 % |
Διάταξη τάσης-ακριβότητα | 1 % |
Πακέτο-Κουτί | SOT-23-5 |
Διάταξη εκπομπής | 350 μm |
Κανονισμός γραμμής | 00,03 %/V |
Απορρίπτηση κυματισμού τροφοδοσίας (PSRR) | 70 dB |
Περιγραφές
Ρυθμιστής LDO Pos 0.15A 5-Pin SOT-23 T/R
Ρυθμιστές τάσης LDO 150mA χαμηλού θορύβου LDO
