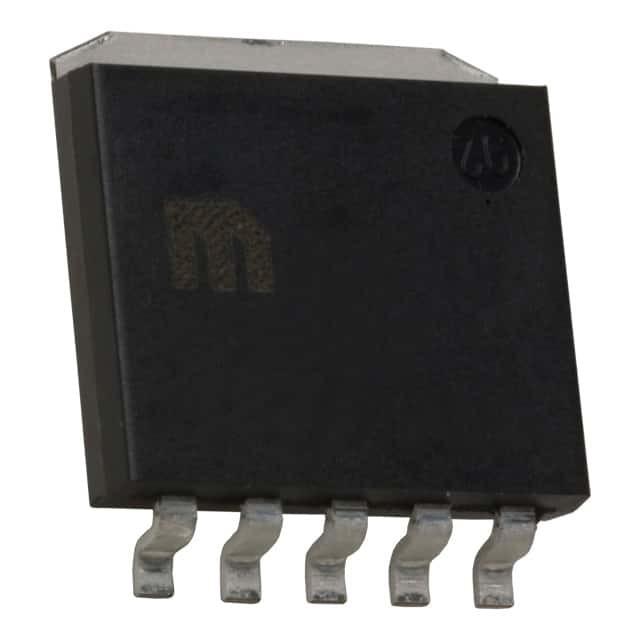

MIC37302WR-TR IC REG LINEAR POS ADJ 3A SPAK-5 Τεχνολογία μικροτσίπ
| Μάρκα | Microchip Technology |
|---|---|
| Αριθμό μοντέλου | Mic37302wr-TR |
| Ποσότητα παραγγελίας min | 1 |
| Τιμή | Based on current price |
| Συσκευασία λεπτομέρειες | αντιστατικά τσάντα & κουτί από χαρτόνι |
| Χρόνος παράδοσης | 3-5 εργάσιμες ημέρες |
| Όροι πληρωμής | Τ/Τ |
| Δυνατότητα προσφοράς | Σε αποθέματα |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Διαμόρφωση εξόδου | Θετικός | Τύπος εξόδου | Διευθετήσιμος |
|---|---|---|---|
| Αριθμός Ρυθμιστικών Αρχών | 1 | Τάση - που εισάγεται (Max) | 6V |
| Τάση - παραγωγή (ελάχιστη/σταθερή) | 1.24V | Τάση - παραγωγή (Max) | 5.5V |
| Πτώση τάσης (Μέγ.) | - | Τρέχων - παραγωγή | 3Α |
| Τρέχων - ήρεμος (δείκτης νοημοσύνης) | - | Τρέχων - ανεφοδιασμός (Max) | - |
| PSRR | - | Χαρακτηριστικά γνωρίσματα ελέγχου | Επιτρέψτε |
| Χαρακτηριστικά γνωρίσματα προστασίας | Πέρα από το ρεύμα, πέρα από τη θερμοκρασία, την αντίστροφη πολικότητα | Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας | Πακέτο / Κουτί | - |
| Πακέτο συσκευής του προμηθευτή | S-pak-5 |
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
| Part Number | Description | |
|---|---|---|
| MIC37302WR-TR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC49150WR | IC REG LIN POS ADJ 1.5A SPAK-5 | |
| MIC49300WR-TR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC49300WR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC49300-1.2WR | IC REG LINEAR 1.2V 3A SPAK-5 | |
| MIC37151-1.5WR | IC REG LINEAR 1.5V 1.5A SPAK-5 | |
| MIC49150-1.2WR | IC REG LINEAR 1.2V 1.5A SPAK-5 | |
| MIC49300-1.2WR-TR | IC REG LINEAR 1.2V 3A SPAK-5 | |
| MIC49200-1.0WR | IC REG LINEAR 1V 2A SPAK-5 | |
| MIC37252WR-TR | IC REG LIN POS ADJ 2.5A SPAK-5 | |
| MIC49150-1.2WR-TR | IC REG LINEAR 1.2V 1.5A SPAK-5 | |
| MIC49200WR-TR | IC REG LINEAR POS ADJ 2A SPAK-5 | |
| MIC69302WR-TR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC49150-1.5WR | IC REG LINEAR 1.5V 1.5A SPAK-5 | |
| MIC37152WR | IC REG LIN POS ADJ 1.5A SPAK-5 | |
| MIC37252WR | IC REG LIN POS ADJ 2.5A SPAK-5 | |
| MIC37102WR | IC REG LINEAR POS ADJ 1A SPAK-5 | |
| MIC37151-2.5WR | IC REG LINEAR 2.5V 1.5A SPAK-5 | |
| MIC37301-1.8WR | IC REG LINEAR 1.8V 3A SPAK-5 | |
| MIC37102WR-TR | IC REG LINEAR POS ADJ 1A SPAK-5 | |
| MIC49150WR-TR | IC REG LIN POS ADJ 1.5A SPAK-5 | |
| MIC37301-1.5WR | IC REG LINEAR 1.5V 3A SPAK-5 | |
| MIC37301-2.5WR | IC REG LINEAR 2.5V 3A SPAK-5 | |
| MIC37302WR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC69302WR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC37152WR-TR | IC REG LIN POS ADJ 1.5A SPAK-5 | |
| MIC69301-1.2WR | IC REG LINEAR 1.2V 3A SPAK-5 | |
| MIC49300-1.8WR | IC REG LINEAR 1.8V 3A SPAK-5 | |
| MIC37301-2.5WR-TR | IC REG LDO 2.5V 3A SPAK-5 | |
| MIC37151-1.65WR | IC REG LINEAR 1.65V 1.5A SPAK-5 | |
| MIC37151-1.8WR | IC REG LINEAR 1.8V 1.5A SPAK-5 | |
| MIC37151-3.3WR | IC REG LINEAR 3.3V 1.5A SPAK-5 | |
| MIC37151-1.5WR-TR | IC REG LINEAR 1.5V 1.5A SPAK-5 | |
| MIC37151-1.65WR-TR | IC REG LINEAR 1.65V 1.5A SPAK-5 | |
| MIC37151-1.8WR-TR | IC REG LINEAR 1.8V 1.5A SPAK-5 | |
| MIC37151-2.5WR-TR | IC REG LINEAR 2.5V 1.5A SPAK-5 | |
| MIC37151-3.3WR-TR | IC REG LINEAR 3.3V 1.5A SPAK-5 | |
| MIC37301-3.3WR | IC REG LINEAR 3.3V 3A SPAK-5 | |
| MIC37301-1.5WR-TR | IC REG LINEAR 1.5V 3A SPAK-5 | |
| MIC37301-1.8WR-TR | IC REG LINEAR 1.8V 3A SPAK-5 | |
| MIC37301-3.3WR-TR | IC REG LINEAR 3.3V 3A SPAK-5 | |
| MIC69301-1.2WR-TR | IC REG LINEAR 1.2V 3A SPAK-5 | |
| MIC49200-1.0WR-TR | IC REG LINEAR 1V 2A SPAK-5 | |
| MIC49200-1.8WR-TR | IC REG LINEAR 1.8V 2A SPAK-5 | |
| MIC49200-1.8WR | IC REG LINEAR 1.8V 2A SPAK-5 | |
| MIC49150-0.9WR | IC REG LINEAR 0.9V 1.5A SPAK-5 | |
| MIC49150-1.8WR | IC REG LINEAR 1.8V 1.5A SPAK-5 | |
| MIC49150-0.9WR-TR | IC REG LINEAR 0.9V 1.5A SPAK-5 | |
| MIC49150-1.5WR-TR | IC REG LINEAR 1.5V 1.5A SPAK-5 | |
| MIC49150-1.8WR-TR | IC REG LINEAR 1.8V 1.5A SPAK-5 | |
| MIC49200WR | IC REG LINEAR POS ADJ 2A SPAK-5 | |
| MIC49300-0.9WR | IC REG LINEAR 0.9V 3A SPAK-5 | |
| MIC49300-0.9WR-TR | IC REG LINEAR 0.9V 3A SPAK-5 | |
| MIC49300-1.5WR | IC REG LINEAR 1.5V 3A SPAK-5 | |
| MIC49300-1.5WR-TR | IC REG LINEAR 1.5V 3A SPAK-5 | |
| MIC49300-1.8WR-TR | IC REG LINEAR 1.8V 3A SPAK-5 | |
| MIC37151-1.5BR | IC REG LINEAR 1.5V 1.5A SPAK-5 | |
| MIC37152BR | IC REG LIN POS ADJ 1.5A SPAK-5 | |
| MIC37301-1.5BR | IC REG LINEAR 1.5V 3A SPAK-5 | |
| MIC37302BR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC37302BR TR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC49150BR | IC REG LIN POS ADJ 1.5A SPAK-5 | |
| MIC49300BR | IC REG LINEAR POS ADJ 3A SPAK-5 | |
| MIC49200-1.2WR TR | IC REG LINEAR 1.2V 2A SPAK-5 | |
| MIC37102BR | IC REG LINEAR POS ADJ 1A SPAK-5 | |
| MIC37102BR TR | IC REG LINEAR POS ADJ 1A SPAK-5 | |
| MIC37151-1.5BR TR | IC REG LINEAR 1.5V 1.5A SPAK-5 | |
| MIC37151-1.65BR | IC REG LINEAR 1.65V 1.5A SPAK-5 | |
| MIC37151-1.65BR TR | IC REG LINEAR 1.65V 1.5A SPAK-5 | |
| MIC37151-1.8BR | IC REG LINEAR 1.8V 1.5A SPAK-5 | |
| MIC37151-1.8BR TR | IC REG LINEAR 1.8V 1.5A SPAK-5 | |
| MIC37151-2.5BR | IC REG LINEAR 2.5V 1.5A SPAK-5 | |
| MIC37151-2.5BR TR | IC REG LINEAR 2.5V 1.5A SPAK-5 | |
| MIC37151-3.3BR | IC REG LINEAR 3.3V 1.5A SPAK-5 | |
| MIC37151-3.3BR TR | IC REG LINEAR 3.3V 1.5A SPAK-5 | |
| MIC37152BR TR | IC REG LIN POS ADJ 1.5A SPAK-5 | |
| MIC37252BR | IC REG LIN POS ADJ 2.5A SPAK-5 | |
| MIC37252BR TR | IC REG LIN POS ADJ 2.5A SPAK-5 | |
| MIC37301-1.5BR TR | IC REG LINEAR 1.5V 3A SPAK-5 | |
| MIC37301-1.65BR | IC REG LINEAR 1.65V 3A SPAK-5 | |
| MIC37301-1.65BR TR | IC REG LINEAR 1.65V 3A SPAK-5 | |
| MIC37301-1.8BR | IC REG LINEAR 1.8V 3A SPAK-5 | |
| MIC37301-1.8BR TR | IC REG LINEAR 1.8V 3A SPAK-5 | |
| MIC37301-2.5BR | IC REG LINEAR 2.5V 3A SPAK-5 | |
| MIC37301-2.5BR TR | IC REG LINEAR 2.5V 3A SPAK-5 | |
| MIC37301-3.3BR | IC REG LINEAR 3.3V 3A SPAK-5 | |
| MIC37301-3.3BR TR | IC REG LINEAR 3.3V 3A SPAK-5 | |
| MIC49150-0.9BR | IC REG LINEAR 0.9V 1.5A SPAK-5 | |
| MIC49150-0.9BR TR | IC REG LINEAR 0.9V 1.5A SPAK-5 | |
| MIC49150-1.2BR | IC REG LINEAR 1.2V 1.5A SPAK-5 | |
| MIC49150-1.2BR TR | IC REG LINEAR 1.2V 1.5A SPAK-5 | |
| MIC49150-1.5BR | IC REG LINEAR 1.5V 1.5A SPAK-5 | |
| MIC49150-1.5BR TR | IC REG LINEAR 1.5V 1.5A SPAK-5 | |
| MIC49150-1.8BR | IC REG LINEAR 1.8V 1.5A SPAK-5 | |
| MIC49150-1.8BR TR | IC REG LINEAR 1.8V 1.5A SPAK-5 | |
| MIC49150BR TR | IC REG LIN POS ADJ 1.5A SPAK-5 | |
| MIC49300-0.9BR | IC REG LINEAR 0.9V 3A SPAK-5 | |
| MIC49300-0.9BR TR | IC REG LINEAR 0.9V 3A SPAK-5 | |
| MIC49300-1.2BR | IC REG LINEAR 1.2V 3A SPAK-5 | |
| MIC49300-1.2BR TR | IC REG LINEAR 1.2V 3A SPAK-5 | |
| MIC49300-1.5BR | IC REG LINEAR 1.5V 3A SPAK-5 | |
| MIC49300-1.5BR TR | IC REG LINEAR 1.5V 3A SPAK-5 | |
| MIC49300-1.8BR | IC REG LINEAR 1.8V 3A SPAK-5 | |
| MIC49300-1.8BR TR | IC REG LINEAR 1.8V 3A SPAK-5 | |
| MIC49300BR TR | IC REG LINEAR POS ADJ 3A SPAK-5 |
Περιγραφή προϊόντων
Λεπτομέρειες για το προϊόν
Γενική περιγραφή
Το Micrel MIC37300/01/02/03 είναι ένας ρυθμιστής γραμμικής τάσης χαμηλής πτώσης 3.0A που παρέχει χαμηλή τάση, υψηλό ρεύμα με ελάχιστο αριθμό εξωτερικών εξαρτημάτων.εξαιρετικά χαμηλή απόρριψη (500mV πάνω από τη θερμοκρασία), και χαμηλό ρεύμα εδάφους.
Χαρακτηριστικά
• 3,0A ελάχιστο εγγυημένο ρεύμα εξόδου• 500mV μέγιστη τάση πτώσης πάνω από τη θερμοκρασία
- Ιδανικό για μετατροπή από 3,0V σε 2,5V
- Ιδανικό για μετατροπή 2,5V σε 1,8V, 1,65V ή 1,5V
• Σταθερό με κεραμικό ή ταντάλιο πυκνωτή
• Ευρύ φάσμα τάσης εισόδου
- VIN: 2,25V έως 6,0V
• +1,0% αρχική ανοχή εξόδου
• Σταθερές και ρυθμιζόμενες τάσεις εξόδου:
- MIC37300: σταθερές τάσεις S-Pak 3-pin
- MIC37301: σταθερές τάσεις SOIC με σημαία με 5-pin S-Pak ή 8-pin ePad
- MIC37302: 5-pin ρυθμιζόμενη τάση
- MIC37303: 8-pin ePad SOIC, DFN ρυθμιζόμενη τάση με σημαία
• Εξαιρετικές προδιαγραφές ρύθμισης γραμμής και φορτίου
• Προστασία από θερμική διακοπή και από το όριο ρεύματος
• Προστασία κατά της αντίστροφης διαρροής
• Πακέτο S-Pak χαμηλού προφίλ
Εφαρμογές
• Γραμμικός ρυθμιστής LDO για ψηφιακό IC χαμηλής τάσης• Κάρτες πρόσθεσης υπολογιστών
• Υψηλής απόδοσης γραμμικές πηγές ενέργειας
• Ρυθμιστής σταθμού SMPS
• Φορτιστή μπαταρίας
Προδιαγραφές
| Ειδικότητα | Αξία χαρακτηριστικού |
|---|---|
| Κατασκευαστής | Τεχνολογία μικροτσίπ |
| Κατηγορία προϊόντων | Ρυθμιστές γραμμικής τάσης |
| Σειρά | - |
| Συσκευή | Εναλλακτική συσκευασία |
| Στυλ εγκατάστασης | Επενδύσεις |
| Πακέτο-Κουτί | SPak-5 (5 μοχλούς + Tab) |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Τύπος εξόδου | Ρυθμίσιμο |
| Συσκευή του προμηθευτή | S-PAK-5 |
| Ανεκτικότητα | 1 % |
| Εισαγωγή τάσης | Μέχρι 6V |
| Αριθμός εξόδων | 1 Έκδοση |
| Τρέχων εξόδου | 3Α |
| Τεχνική διάταξη | 10,24 V ~ 5,5 V |
| Τοπολογία ρυθμιστή | Θετική προσαρμογή |
| Τυπική πτώση τάσης | 0.3V @ 3A |
| Αριθμός ρυθμιστικών αρχών | 1 Ρυθμιστής |
| Τρέχουσα-περιορισμός-λεπτομερίδιο | - |
| Μέγιστη θερμοκρασία λειτουργίας | + 125 C |
| Περιοχή θερμοκρασίας λειτουργίας | - 40 C. |
| Δυναμική ισχύς | Αρ. |
| Εισερχόμενη τάση-MAX | 6 V |
| Τρέχων εξόδου | 3 Α |
| Ρυθμισμός φορτίου | 0.2 % |
| Μέρος-#-Παρανομοιότυπα | MIC37302WR TR |
| Πακέτο-Κουτί | SPAK-5 |
| Δράση μειωμένης τάσης εισόδου | 120 nA |
| Η τάση αναφοράς | 1.24 V |
| Τεχνική μέθοδος | 300 mV |
| Διάταξη εκπομπής | 550 mV |
| Κανονισμός γραμμής | 00,02 % |
| Περιοχή τάσης εξόδου | 10,24 V έως 5,5 V |
Περιγραφές
Γραμμικός ρυθμιστής τάσης IC θετική ρύθμιση 1 έξοδος 1.24 V ~ 5.5 V 3A S-PAK-5
Εναλλακτικός ρυθμιστής LDO Pos 1.24V έως 5.5V 3A 6-Pin ((5+Tab) SPAK T/R
