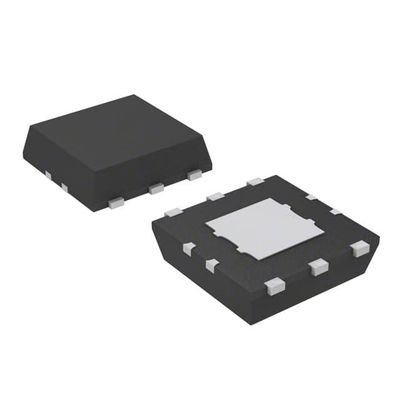

S-1131B15PD-N4ATFG IC REG LINEAR 1.5V 300MA 6HSON ABLIC Inc.

  • S-1131B15PD-N4ATFG IC REG LINEAR 1.5V 300MA 6HSON ABLIC Inc.
Μάρκα ABLIC Inc.
Αριθμό μοντέλου S-1131B15PD-N4ATFG
Ποσότητα παραγγελίας min 1
Τιμή Based on current price
Συσκευασία λεπτομέρειες αντιστατικά τσάντα & κουτί από χαρτόνι
Χρόνος παράδοσης 3-5 εργάσιμες ημέρες
Όροι πληρωμής Τ/Τ
Δυνατότητα προσφοράς Σε αποθέματα

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Διαμόρφωση εξόδου Θετικός Τύπος εξόδου Σταθερός
Αριθμός Ρυθμιστικών Αρχών 1 Τάση - που εισάγεται (Max) 6.5V
Τάση - παραγωγή (ελάχιστη/σταθερή) 1,5V Τάση - παραγωγή (Max) -
Πτώση τάσης (Μέγ.) 10,05V @ 100mA Τρέχων - παραγωγή 300mA
Τρέχων - ήρεμος (δείκτης νοημοσύνης) 1 µA Τρέχων - ανεφοδιασμός (Max) 65 µA
PSRR 70 dB (1kHz) Χαρακτηριστικά γνωρίσματα ελέγχου Επιτρέψτε
Χαρακτηριστικά γνωρίσματα προστασίας Πέρα από το ρεύμα Θερμοκρασία λειτουργίας -40 °C ~ 85 °C (TA)
Τύπος στερέωσης Επεξεργασία επιφανείας Πακέτο / Κουτί 6-SMD, επίπεδο εκτεθειμένο μόλυβδος μαξιλάρι
Πακέτο συσκευής του προμηθευτή 6-HSON (A) (2.9x2.8)
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
Part Number Description
S-1131B15PD-N4ATFG IC REG LINEAR 1.5V 300MA 6HSON
S-1131B16PD-N4BTFG IC REG LINEAR 1.6V 300MA 6HSON
S-1131B17PD-N4CTFG IC REG LINEAR 1.7V 300MA 6HSON
S-1131B18PD-N4DTFG IC REG LINEAR 1.8V 300MA 6HSON
S-1131B19PD-N4ETFG IC REG LINEAR 1.9V 300MA 6HSON
S-1131B20PD-N4FTFG IC REG LINEAR 2V 300MA 6HSON
S-1131B21PD-N4GTFG IC REG LINEAR 2.1V 300MA 6HSON
S-1131B22PD-N4HTFG IC REG LINEAR 2.2V 300MA 6HSON
S-1131B23PD-N4ITFG IC REG LINEAR 2.3V 300MA 6HSON
S-1131B24PD-N4JTFG IC REG LINEAR 2.4V 300MA 6HSON
S-1131B25PD-N4KTFG IC REG LINEAR 2.5V 300MA 6HSON
S-1131B26PD-N4LTFG IC REG LINEAR 2.6V 300MA 6HSON
S-1131B27PD-N4MTFG IC REG LINEAR 2.7V 300MA 6HSON
S-1131B28PD-N4NTFG IC REG LINEAR 2.8V 300MA 6HSON
S-1131B29PD-N4OTFG IC REG LINEAR 2.9V 300MA 6HSON
S-1131B30PD-N4PTFG IC REG LINEAR 3V 300MA 6HSON
S-1131B31PD-N4QTFG IC REG LINEAR 3.1V 300MA 6HSON
S-1131B32PD-N4RTFG IC REG LINEAR 3.2V 300MA 6HSON
S-1131B33PD-N4STFG IC REG LINEAR 3.3V 300MA 6HSON
S-1131B34PD-N4TTFG IC REG LINEAR 3.4V 300MA 6HSON
S-1131B35PD-N4UTFG IC REG LINEAR 3.5V 300MA 6HSON
S-1131B36PD-N4VTFG IC REG LINEAR 3.6V 300MA 6HSON
S-1131B37PD-N4WTFG IC REG LINEAR 3.7V 300MA 6HSON
S-1131B38PD-N4XTFG IC REG LINEAR 3.8V 300MA 6HSON
S-1131B39PD-N4YTFG IC REG LINEAR 3.9V 300MA 6HSON
S-1131B40PD-N4ZTFG IC REG LINEAR 4V 300MA 6HSON
S-1131B41PD-N5ATFG IC REG LINEAR 4.1V 300MA 6HSON
S-1131B42PD-N5BTFG IC REG LINEAR 4.2V 300MA 6HSON
S-1131B43PD-N5CTFG IC REG LINEAR 4.3V 300MA 6HSON
S-1131B44PD-N5DTFG IC REG LINEAR 4.4V 300MA 6HSON
S-1131B45PD-N5ETFG IC REG LINEAR 4.5V 300MA 6HSON
S-1131B46PD-N5FTFG IC REG LINEAR 4.6V 300MA 6HSON
S-1131B47PD-N5GTFG IC REG LINEAR 4.7V 300MA 6HSON
S-1131B48PD-N5HTFG IC REG LINEAR 4.8V 300MA 6HSON
S-1131B49PD-N5ITFG IC REG LINEAR 4.9V 300MA 6HSON
S-1131B50PD-N5JTFG IC REG LINEAR 5V 300MA 6HSON
S-1131B51PD-N5KTFG IC REG LINEAR 5.1V 300MA 6HSON
S-1131B52PD-N5LTFG IC REG LINEAR 5.2V 300MA 6HSON
S-1131B53PD-N5MTFG IC REG LINEAR 5.3V 300MA 6HSON
S-1131B54PD-N5NTFG IC REG LINEAR 5.4V 300MA 6HSON
S-1131B55PD-N5OTFG IC REG LINEAR 5.5V 300MA 6HSON
S-1170B15PD-OTATFG IC REG LINEAR 1.5V 800MA 6HSON
S-1170B16PD-OTBTFG IC REG LINEAR 1.6V 800MA 6HSON
S-1170B17PD-OTCTFG IC REG LINEAR 1.7V 800MA 6HSON
S-1170B18PD-OTDTFG IC REG LINEAR 1.8V 800MA 6HSON
S-1170B19PD-OTETFG IC REG LINEAR 1.9V 800MA 6HSON
S-1170B20PD-OTFTFG IC REG LINEAR 2V 800MA 6HSON
S-1170B21PD-OTGTFG IC REG LINEAR 2.1V 800MA 6HSON
S-1170B22PD-OTHTFG IC REG LINEAR 2.2V 800MA 6HSON
S-1170B23PD-OTITFG IC REG LINEAR 2.3V 800MA 6HSON
S-1170B24PD-OTJTFG IC REG LINEAR 2.4V 800MA 6HSON
S-1170B25PD-OTKTFG IC REG LINEAR 2.5V 800MA 6HSON
S-1170B26PD-OTLTFG IC REG LINEAR 2.6V 800MA 6HSON
S-1170B27PD-OTMTFG IC REG LINEAR 2.7V 800MA 6HSON
S-1170B28PD-OTNTFG IC REG LINEAR 2.8V 800MA 6HSON
S-1170B29PD-OTOTFG IC REG LINEAR 2.9V 800MA 6HSON
S-1170B30PD-OTPTFG IC REG LINEAR 3V 800MA 6HSON
S-1170B31PD-OTQTFG IC REG LINEAR 3.1V 800MA 6HSON
S-1170B32PD-OTRTFG IC REG LINEAR 3.2V 800MA 6HSON
S-1170B33PD-OTSTFG IC REG LINEAR 3.3V 800MA 6HSON
S-1170B34PD-OTTTFG IC REG LINEAR 3.4V 800MA 6HSON
S-1170B35PD-OTUTFG IC REG LINEAR 3.5V 800MA 6HSON
S-1170B36PD-OTVTFG IC REG LINEAR 3.6V 800MA 6HSON
S-1170B37PD-OTWTFG IC REG LINEAR 3.7V 800MA 6HSON
S-1170B38PD-OTXTFG IC REG LINEAR 3.8V 800MA 6HSON
S-1170B39PD-OTYTFG IC REG LINEAR 3.9V 800MA 6HSON
S-1170B40PD-OTZTFG IC REG LINEAR 4V 800MA 6HSON
S-1170B41PD-OUATFG IC REG LINEAR 4.1V 800MA 6HSON
S-1170B42PD-OUBTFG IC REG LINEAR 4.2V 800MA 6HSON
S-1170B43PD-OUCTFG IC REG LINEAR 4.3V 800MA 6HSON
S-1170B44PD-OUDTFG IC REG LINEAR 4.4V 800MA 6HSON
S-1170B45PD-OUETFG IC REG LINEAR 4.5V 800MA 6HSON
S-1170B46PD-OUFTFG IC REG LINEAR 4.6V 800MA 6HSON
S-1170B47PD-OUGTFG IC REG LINEAR 4.7V 800MA 6HSON
S-1170B48PD-OUHTFG IC REG LINEAR 4.8V 800MA 6HSON
S-1170B49PD-OUITFG IC REG LINEAR 4.9V 800MA 6HSON
S-1170B50PD-OUJTFG IC REG LINEAR 5V 800MA 6HSON
S-1170B51PD-OUKTFG IC REG LINEAR 5.1V 800MA 6HSON
S-1170B52PD-OULTFG IC REG LINEAR 5.2V 800MA 6HSON
S-1170B53PD-OUMTFG IC REG LINEAR 5.3V 800MA 6HSON
S-1170B54PD-OUNTFG IC REG LINEAR 5.4V 800MA 6HSON
S-1170B55PD-OUOTFG IC REG LINEAR 5.5V 800MA 6HSON
Αφήστε ένα μήνυμα
Part Number Description
Περιγραφή προϊόντων

Λεπτομέρειες για το προϊόν

Η σειρά S-1131 είναι ένας ρυθμιστής θετικής τάσης με χαμηλή τάση εγκατάλειψης, υψηλή τάση εξόδου

Η τεχνολογία CMOS έχει αναπτυχθεί για την προώθηση της υψηλής ακρίβειας και της χαμηλής κατανάλωσης ρεύματος.

„Ειδικά χαρακτηριστικά

•Πρόταση εξόδου: 1,5 V έως 5,5 V, επιλέξιμη σε στάδια 0,1 V.
•Εξόδου τάσης υψηλής ακρίβειας: ±1,0%
•Μικρή τάση εγκατάλειψης: 250 mV τυπικά (3.0 V προϊόν εξόδου, IOUT = 100 mA)
•Μικρή κατανάλωση ρεύματος: κατά τη διάρκεια λειτουργίας: 35 μA τυπικά, 65 μA κατ' ανώτατο όριο. Κατά τη διακοπή λειτουργίας: 0,1 μA τυπικά, 1,0 μA κατ' ανώτατο όριο.
•Υψηλή ικανότητα κορυφικού ρεύματος: δυνατή έξοδος 300 mA (σε VIN ≥ VOUT(S) +1,0 V)
•Συγχρονισμένο κύκλωμα ON/OFF: εξασφαλίζει μακρά διάρκεια ζωής της μπαταρίας.
•Υψηλή απόρριψη κυματισμού: 70 dB τυπικά (σε 1,0 kHz)
•Εγκατασκευασμένος προστατευτής υπερεύματος: Το υπερεύμα του τρανζίστορ εξόδου μπορεί να περιοριστεί.
•Μικρό πακέτο: SOT-89-3, SOT-89-5, 6-Pin HSON ((A)
•Προϊόντα χωρίς μόλυβδο

Προδιαγραφές

Ειδικότητα Αξία χαρακτηριστικού
Κατασκευαστής ΑΒΛΙΚ
Κατηγορία προϊόντων Ρυθμιστές γραμμικής τάσης
Σειρά -
Συσκευή Ταινία και τροχό (TR)
Στυλ εγκατάστασης Επενδύσεις
Πακέτο-Κουτί 6-WDFN εκτεθειμένη θήκη
Θερμοκρασία λειτουργίας -40 °C ~ 85 °C
Τύπος στερέωσης Επεξεργασία επιφανείας
Τύπος εξόδου Καθορισμένο
Συσκευή του προμηθευτή 6-HSON
Εισαγωγή τάσης Μέχρι 6,5V
Αριθμός εξόδων 1 Έκδοση
Τρέχων εξόδου 300mA
Τεχνική διάταξη 1.5V
Τοπολογία ρυθμιστή Θετική σταθερότητα
Τυπική πτώση τάσης 1V @ 100mA
Αριθμός ρυθμιστικών αρχών 1 Ρυθμιστής
Τρέχουσα-περιορισμός-λεπτομερίδιο -
Pd-Διαχέτευση ισχύος 500 mW
Μέγιστη θερμοκρασία λειτουργίας + 85 C
Περιοχή θερμοκρασίας λειτουργίας - 40 C.
Δυναμική ισχύς 1.5 V
Εισερχόμενη τάση-MAX 6.5 V
Τρέχων εξόδου 300 mA
Εισαγωγική τάση-MIN 2 V
Ρυθμισμός φορτίου 40 mV
Διάταξη τάσης-ακριβότητα 1 %
Πακέτο-Κουτί HSON-6
Τεχνική μέθοδος 1 V σε 100 mA
Διάταξη εκπομπής 10,05 V σε 100 mA
Κανονισμός γραμμής 0.2 % / V

Περιγραφές

Γραμμικός ρυθμιστής τάσης IC θετικός σταθερός 1 έξοδος 1.5V 300mA 6-HSON (A) (2.9x2.8)
Ρυθμιστές τάσης LDO 1,5 Volt 1% 0,25mV
