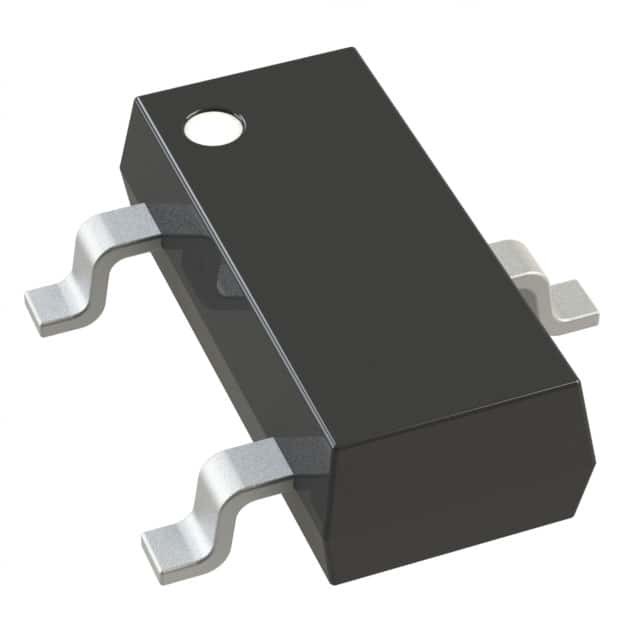

MCP1700T-3302E/TT IC REG LINEAR 3.3V 250MA SOT23-3 Τεχνολογία μικροτσίπ
| Μάρκα | Microchip Technology |
|---|---|
| Αριθμό μοντέλου | MCP1700T-3302E/TT |
| Ποσότητα παραγγελίας min | 1 |
| Τιμή | Based on current price |
| Συσκευασία λεπτομέρειες | αντιστατικά τσάντα & κουτί από χαρτόνι |
| Χρόνος παράδοσης | 3-5 εργάσιμες ημέρες |
| Όροι πληρωμής | Τ/Τ |
| Δυνατότητα προσφοράς | Σε αποθέματα |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Διαμόρφωση εξόδου | Θετικός | Τύπος εξόδου | Σταθερός |
|---|---|---|---|
| Αριθμός Ρυθμιστικών Αρχών | 1 | Τάση - που εισάγεται (Max) | 6V |
| Τάση - παραγωγή (ελάχιστη/σταθερή) | 3.3V | Τάση - παραγωγή (Max) | - |
| Πτώση τάσης (Μέγ.) | 0.35V @ 250mA | Τρέχων - παραγωγή | 250mA |
| Τρέχων - ήρεμος (δείκτης νοημοσύνης) | 4 µA | Τρέχων - ανεφοδιασμός (Max) | - |
| PSRR | 44dB (100Hz) | Χαρακτηριστικά γνωρίσματα ελέγχου | - |
| Χαρακτηριστικά γνωρίσματα προστασίας | Πέρα από το ρεύμα, πέρα από τη θερμοκρασία, βραχυκύκλωμα | Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας | Πακέτο / Κουτί | -236-3, SC-59, ΜΈΘΥΣΟΣ-23-3 |
| Πακέτο συσκευής του προμηθευτή | Μέθυσος-23-3 |
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
| Part Number | Description | |
|---|---|---|
| MCP1700T-3302E/TT | IC REG LINEAR 3.3V 250MA SOT23-3 | |
| MCP1700T-3002E/TT | IC REG LINEAR 3V 250MA SOT23-3 | |
| MCP1700T-2802E/TT | IC REG LINEAR 2.8V 250MA SOT23-3 | |
| MCP1700T-1802E/TT | IC REG LINEAR 1.8V 200MA SOT23-3 | |
| MCP1700T-1202E/TT | IC REG LINEAR 1.2V 200MA SOT23-3 | |
| MCP1700T-3602E/TT | IC REG LINEAR 3.6V 250MA SOT23-3 | |
| MCP1700T-2002E/TT | IC REG LINEAR 2V 200MA SOT23-3 | |
| TC595002ECBTR | IC REG LINEAR -5V 100MA SOT23-3 | |
| MCP1700T-1502E/TT | IC REG LINEAR 1.5V 200MA SOT23-3 | |
| MCP1700T-3102E/TT | IC REG LINEAR 3.1V 250MA SOT23-3 | |
| MCP1700T-3502E/TT | IC REG LINEAR 3.5V 250MA SOT23-3 | |
| MCP1700T-2302E/TT | IC REG LINEAR 2.3V 200MA SOT23-3 | |
| TC593002ECBTR | IC REG LINEAR -3V 80MA SOT23-3 | |
| MCP1811AT-012/TT | IC REG LINEAR 1.2V 150MA SOT23-3 | |
| MCP1700T-2502E/TT | IC REG LINEAR 2.5V 250MA SOT23-3 | |
| MCP1812AT-012/TT | IC REG LINEAR 1.2V 300MA SOT23-3 | |
| MCP1700T-5002E/TT | IC REG LINEAR 5V 250MA SOT23-3 | |
| MCP1799T-5002H/TT | IC REG LINEAR 5V 80MA SOT23-3 | |
| MCP1799T-3302H/TT | IC REG LINEAR 3.3V 80MA SOT23-3 | |
| MCP1700T-2202E/TT | IC REG LINEAR 2.2V 200MA SOT23-3 | |
| MCP1700T-2702E/TT | IC REG LINEAR 2.7V 250MA SOT23-3 | |
| MCP1700T-2102E/TT | IC REG LINEAR 2.1V 200MA SOT23-3 | |
| MCP1700T-2402E/TT | IC REG LINEAR 2.4V 200MA SOT23-3 | |
| MCP1700T-2602E/TT | IC REG LINEAR 2.6V 250MA SOT23-3 | |
| MCP1700T-2902E/TT | IC REG LINEAR 2.9V 250MA SOT23-3 | |
| MCP1700T-4002E/TT | IC REG LINEAR 4V 250MA SOT23-3 | |
| MCP1700T-2301E/TT | IC REG LINEAR 2.3V 200MA SOT23-3 | |
| MCP1700T-1802E/TTVAO | IC REG LINEAR 1.8V 200MA SOT23-3 | |
| MCP1700T-3302E/TTVAO | IC REG LINEAR 3.3V 250MA SOT23-3 | |
| MCP1799T-5002H/TTVAO | IC REG LINEAR 5V 80MA SOT23-3 | |
| MCP1799T-3302H/TTVAO | IC REG LINEAR 3.3V 80MA SOT23-3 | |
| MCP1810T-12I/TT | IC REG LINEAR 1.2V 150MA SOT23-3 | |
| MCP1810T-15I/TT | IC REG LINEAR 1.5V 150MA SOT23-3 | |
| MCP1810T-18I/TT | IC REG LINEAR 1.8V 150MA SOT23-3 | |
| MCP1810T-20I/TT | IC REG LINEAR 2V 150MA SOT23-3 | |
| MCP1810T-25I/TT | IC REG LINEAR 2.5V 150MA SOT23-3 | |
| MCP1810T-30I/TT | IC REG LINEAR 3V 150MA SOT23-3 | |
| MCP1810T-33I/TT | IC REG LINEAR 3.3V 150MA SOT23-3 | |
| MCP1810T-35I/TT | IC REG LINEAR 3.5V 150MA SOT23-3 | |
| MCP1811AT-010/TT | IC REG LINEAR 1V 150MA SOT23-3 | |
| MCP1811AT-018/TT | IC REG LINEAR 1.8V 150MA SOT23-3 | |
| MCP1811AT-020/TT | IC REG LINEAR 2V 150MA SOT23-3 | |
| MCP1811AT-025/TT | IC REG LINEAR 2.5V 150MA SOT23-3 | |
| MCP1811AT-028/TT | IC REG LINEAR 2.8V 150MA SOT23-3 | |
| MCP1811AT-030/TT | IC REG LINEAR 3V 150MA SOT23-3 | |
| MCP1811AT-033/TT | IC REG LINEAR 3.3V 150MA SOT23-3 | |
| MCP1811AT-040/TT | IC REG LINEAR 4V 150MA SOT23-3 | |
| MCP1811BT-010/TT | IC REG LINEAR 1V 150MA SOT23-3 | |
| MCP1811BT-012/TT | IC REG LINEAR 1.2V 150MA SOT23-3 | |
| MCP1811BT-018/TT | IC REG LINEAR 1.8V 150MA SOT23-3 | |
| MCP1811BT-020/TT | IC REG LINEAR 2V 150MA SOT23-3 | |
| MCP1811BT-025/TT | IC REG LINEAR 2.5V 150MA SOT23-3 | |
| MCP1811BT-028/TT | IC REG LINEAR 2.8V 150MA SOT23-3 | |
| MCP1811BT-030/TT | IC REG LINEAR 3V 150MA SOT23-3 | |
| MCP1811BT-033/TT | IC REG LINEAR 3.3V 150MA SOT23-3 | |
| MCP1811BT-040/TT | IC REG LINEAR 4V 150MA SOT23-3 | |
| MCP1812AT-010/TT | IC REG LINEAR 1V 300MA SOT23-3 | |
| MCP1812AT-018/TT | IC REG LINEAR 1.8V 300MA SOT23-3 | |
| MCP1812AT-020/TT | IC REG LINEAR 2V 300MA SOT23-3 | |
| MCP1812AT-025/TT | IC REG LINEAR 2.5V 300MA SOT23-3 | |
| MCP1812AT-028/TT | IC REG LINEAR 2.8V 300MA SOT23-3 | |
| MCP1812AT-030/TT | IC REG LINEAR 3V 300MA SOT23-3 | |
| MCP1812AT-033/TT | IC REG LINEAR 3.3V 300MA SOT23-3 | |
| MCP1812AT-040/TT | IC REG LINEAR 4V 300MA SOT23-3 | |
| MCP1812BT-010/TT | IC REG LINEAR 1V 300MA SOT23-3 | |
| MCP1812BT-012/TT | IC REG LINEAR 1.2V 300MA SOT23-3 | |
| MCP1812BT-018/TT | IC REG LINEAR 1.8V 300MA SOT23-3 | |
| MCP1812BT-020/TT | IC REG LINEAR 2V 300MA SOT23-3 | |
| MCP1812BT-025/TT | IC REG LINEAR 2.5V 300MA SOT23-3 | |
| MCP1812BT-028/TT | IC REG LINEAR 2.8V 300MA SOT23-3 | |
| MCP1812BT-030/TT | IC REG LINEAR 3V 300MA SOT23-3 | |
| MCP1812BT-033/TT | IC REG LINEAR 3.3V 300MA SOT23-3 | |
| MCP1812BT-040/TT | IC REG LINEAR 4V 300MA SOT23-3 | |
| MCP1810T-36I/TT | IC REG LINEAR 150MA SOT23 |
Περιγραφή προϊόντων
Λεπτομέρειες για το προϊόν
Γενική περιγραφή
Το MCP1700 είναι μια οικογένεια ρυθμιστών τάσης χαμηλής πτώσης (LDO) CMOS που μπορεί να παράγει έως 250 mA ρεύματος ενώ καταναλώνει μόνο 1,6 μA ακινητοποιημένου ρεύματος (τυπικό).Το εύρος λειτουργίας εισόδου καθορίζεται από 2.3V έως 6.0V, καθιστώντας την ιδανική επιλογή για εφαρμογές δύο και τριών πρωτογενών κυψελών που τροφοδοτούνται από μπαταρίες, καθώς και εφαρμογές με μονοκύτταρο Li-Ion.
Χαρακτηριστικά
• 1,6 μA Τυπικό ακινητό ρεύμα• Πεδίο τάσης λειτουργίας εισόδου: 2.3V έως 6.0V
• Πεδίο τάσης εξόδου: 1,2V έως 5,0V
• 250 mA ρεύμα εξόδου για τάσεις εξόδου ≥ 2,5V
• 200 mA ρεύμα εξόδου για τάσεις εξόδου < 2,5V
• Χαμηλή τάση εγκατάλειψης
- 178 mV τυπικό @ 250 mA για VOUT = 2,8V
• 0,4% Τυπική ανοχή τάσης εξόδου
• Τυπικές επιλογές τάσης εξόδου:
- 1.2V, 1.8V, 2.5V, 3.0V, 3.3V, 5.0V
• Σταθερός με κεραμικό πυκνωτή εξόδου 1,0 μF
• Προστασία από βραχυκύκλωμα
• Προστασία από υπερθερμοκρατισμό
Εφαρμογές
• Συσκευές που λειτουργούν με μπαταρία• Συστήματα συναγερμού με μπαταρία
• Ανιχνευτές καπνού
• Ανιχνευτές διοξειδίου του άνθρακα
• Πιτζερ και κινητά τηλέφωνα
• Έξυπνες μπαταρίες
• Σημαντική τάση χαμηλού ακινητικού ρεύματος
• ΠΡΑ
• Ψηφιακές κάμερες
• Δύναμη μικροελεγκτή
Προδιαγραφές
| Ειδικότητα | Αξία χαρακτηριστικού |
|---|---|
| Κατασκευαστής | Τεχνολογία μικροτσίπ |
| Κατηγορία προϊόντων | Ρυθμιστές γραμμικής τάσης |
| Σειρά | - |
| Συσκευή | Εναλλακτική συσκευασία |
| Μονάδα βάρους | 0.050717 ουγγιές |
| Στυλ εγκατάστασης | Επενδύσεις |
| Πακέτο-Κουτί | ΤΟ-236-3, SC-59, SOT-23-3 |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Τύπος εξόδου | Καθορισμένο |
| Συσκευή του προμηθευτή | SOT-23-3 |
| Εισαγωγή τάσης | Μέχρι 6V |
| Αριθμός εξόδων | 1 Έκδοση |
| Τρέχων εξόδου | 250mA |
| Τεχνική διάταξη | 3.3V |
| Τοπολογία ρυθμιστή | Θετική σταθερότητα |
| Τυπική πτώση τάσης | 0.178V @ 250mA |
| Αριθμός ρυθμιστικών αρχών | 1 Ρυθμιστής |
| Τρέχουσα-περιορισμός-λεπτομερίδιο | - |
| Pd-Διαχέτευση ισχύος | 0.3696 W |
| Μέγιστη θερμοκρασία λειτουργίας | + 125 C |
| Περιοχή θερμοκρασίας λειτουργίας | - 40 C. |
| Δυναμική ισχύς | 3.3 V |
| Εισερχόμενη τάση-MAX | 6 V |
| Τρέχων εξόδου | 250 mA |
| Εισαγωγική τάση-MIN | + 2,3 V |
| Ρυθμισμός φορτίου | 1 % |
| Διάταξη τάσης-ακριβότητα | 3 % |
| Πακέτο-Κουτί | SOT-23-3 |
| Δράση μειωμένης τάσης εισόδου | 1.6 uA |
| Κενό ρεύμα | 4 uA |
| Τεχνική μέθοδος | 0.178 V σε 250 mA |
| Διάταξη εκπομπής | 350 mV |
| Κανονισμός γραμμής | 00,75 % / V |
Περιγραφές
Γραμμικός ρυθμιστής τάσης IC θετικός σταθερός 1 έξοδος 3.3V 250mA SOT-23-3
Ρυθμιστής LDO Pos 3.3V 0.25A Αυτοκινητοβιομηχανία 3-Pin SOT-23 T/R
Εναλλακτικοί ρυθμιστές τάσης LDO 250mA Adj LDO 2%
