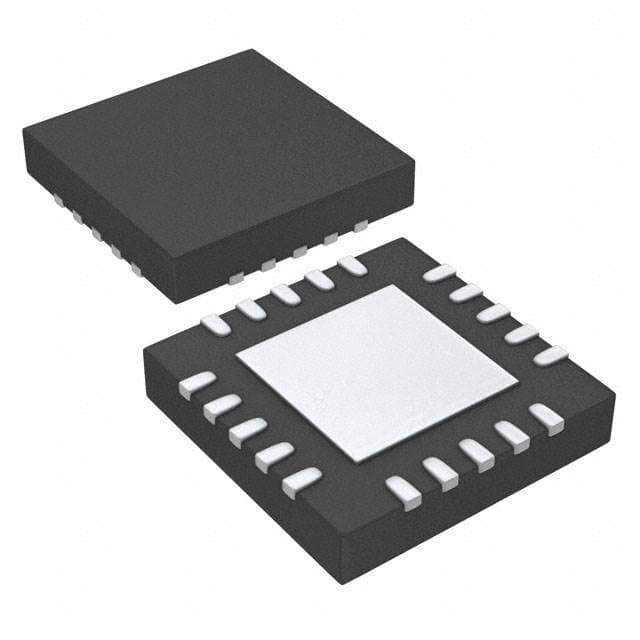

TPS74801RGWR IC REG LIN POS ADJ 1.5A 20VQFN Texas Instruments
| Μάρκα | Texas Instruments |
|---|---|
| Αριθμό μοντέλου | TPS74801RGWR |
| Ποσότητα παραγγελίας min | 1 |
| Τιμή | Based on current price |
| Συσκευασία λεπτομέρειες | αντιστατικά τσάντα & κουτί από χαρτόνι |
| Χρόνος παράδοσης | 3-5 εργάσιμες ημέρες |
| Όροι πληρωμής | Τ/Τ |
| Δυνατότητα προσφοράς | Σε αποθέματα |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Διαμόρφωση εξόδου | Θετικός | Τύπος εξόδου | Διευθετήσιμος |
|---|---|---|---|
| Αριθμός Ρυθμιστικών Αρχών | 1 | Τάση - που εισάγεται (Max) | 5.5V |
| Τάση - παραγωγή (ελάχιστη/σταθερή) | 0.8V | Τάση - παραγωγή (Max) | 3.6V |
| Πτώση τάσης (Μέγ.) | 0.16V @ 1.5A | Τρέχων - παραγωγή | 1.5Α |
| Τρέχων - ήρεμος (δείκτης νοημοσύνης) | - | Τρέχων - ανεφοδιασμός (Max) | - |
| PSRR | 50dB ~ 30dB (1kHz ~ 300kHz) | Χαρακτηριστικά γνωρίσματα ελέγχου | Ενεργοποίηση, ισχύς καλή, μαλακή εκκίνηση |
| Χαρακτηριστικά γνωρίσματα προστασίας | Υπερτάσεις ρεύματος, θερμοκρασίας, βραχυκυκλώματος, κλειδώματος υπό τάση (UVLO) | Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας | Πακέτο / Κουτί | 20-VQFN εκτεθειμένο μαξιλάρι |
| Πακέτο συσκευής του προμηθευτή | 20-VQFN (5x5) |
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
| Part Number | Description | |
|---|---|---|
| TPS74801RGWR | IC REG LIN POS ADJ 1.5A 20VQFN | |
| TPS7A7300RGWR | IC REG LIN POS ADJ 3A 20VQFN | |
| TPS7A8300ARGRR | IC REG LINEAR POS ADJ 2A 20VQFN | |
| TPS7A8400ARGRR | IC REG LIN POS ADJ/PROG 3A 20QFN | |
| TPS74901RGWT | IC REG LINEAR POS ADJ 3A 20VQFN | |
| TPS7A8300RGWR | IC REG LINEAR POS ADJ 2A 20VQFN | |
| TPS74201RGWR | IC REG LIN POS ADJ 1.5A 20VQFN | |
| TPS7A8500RGRR | IC REG LINEAR POS ADJ 4A 20VQFN | |
| TPS74401RGWR | IC REG LINEAR POS ADJ 3A 20VQFN | |
| TPS7A8300ARGWT | IC REG LINEAR POS ADJ 2A 20VQFN | |
| TPS7A4701RGWT | IC REG LINEAR POS ADJ 1A 20VQFN | |
| TPS7A3301RGWT | IC REG LIN NEG ADJ 1A 20VQFN | |
| TPS7A8500RGRT | IC REG LINEAR POS ADJ 4A 20VQFN | |
| TPS74801RGWT | IC REG LIN POS ADJ 1.5A 20VQFN | |
| TPS7A8300ARGWR | IC REG LINEAR POS ADJ 2A 20VQFN | |
| TPS7A8300ARGRT | IC REG LINEAR POS ADJ 2A 20VQFN | |
| TPS7A8400ARGRT | IC REG LIN POS ADJ/PROG 3A 20QFN | |
| TPS74301RGWT | IC REG LIN POS ADJ 1.5A 20VQFN | |
| TPS7A8300RGWT | IC REG LINEAR POS ADJ 2A 20VQFN | |
| TPS74201RGWT | IC REG LIN POS ADJ 1.5A 20VQFN | |
| TPS7A8500ARGRT | IC REG LINEAR POS ADJ 4A 20VQFN | |
| TPS74801QRGWRQ1 | IC REG LIN POS ADJ 1.5A 20VQFN | |
| TPS7A8500ARGRR | IC REG LINEAR POS ADJ 4A 20VQFN | |
| TPS7A7200RGWR | IC REG LIN POS ADJ 2A 20VQFN | |
| TPS7A7300RGWT | IC REG LIN POS ADJ 3A 20VQFN | |
| TPS7A8400RGRT | IC REG LINEAR POS ADJ 3A 20VQFN | |
| TPS74901RGWR | IC REG LINEAR POS ADJ 3A 20VQFN | |
| TPS7A7100RGWR | IC REG LIN POS ADJ 1A 20VQFN | |
| TPS7A8300RGRR | IC REG LINEAR POS ADJ 2A 20VQFN | |
| TPS7A5301QRGRRQ1 | IC REG LINEAR POS ADJ 3A 20VQFN | |
| TPS74301RGWR | IC REG LIN POS ADJ 1.5A 20VQFN | |
| TPS7A5201QRGRRQ1 | IC REG LINEAR POS ADJ 2A 20VQFN | |
| TPS7A8400RGRR | IC REG LINEAR POS ADJ 3A 20VQFN | |
| TPS74201RGRT | IC REG LIN POS ADJ 1.5A 20VQFN | |
| TPS74401RGRR | IC REG LINEAR POS ADJ 3A 20VQFN | |
| TPS7A5401QRGRRQ1 | IC REG LINEAR POS ADJ 4A 20VQFN | |
| TPS74401RGRT | IC REG LINEAR POS ADJ 3A 20VQFN | |
| TPS7A4701MRGWREP | IC REG LIN POS ADJ/PROG 1A 20QFN | |
| TPS74401MRGWREP | IC REG LINEAR POS ADJ 3A 20VQFN | |
| TPS7A7100RGWT | IC REG LIN POS ADJ 1A 20VQFN | |
| TPS7A4700RGWR | IC REG LINEAR POS ADJ 1A 20VQFN | |
| TPS74401RGWT | IC REG LINEAR POS ADJ 3A 20VQFN | |
| TPS7A4701RGWR | IC REG LINEAR POS ADJ 1A 20VQFN | |
| TPS7A3301RGWR | IC REG LIN NEG ADJ 1A 20VQFN | |
| TPS7A4700RGWT | IC REG LINEAR POS ADJ 1A 20VQFN | |
| TPS7A4701QRGWRQ1 | IC REG LINEAR POS ADJ 1A 20VQFN | |
| TPS7A8300RGRT | IC REG LINEAR POS ADJ 2A 20VQFN | |
| TPS7A4701QRGWTQ1 | IC REG LINEAR POS ADJ 1A 20VQFN | |
| TPS7A7200RGWT | IC REG LIN POS ADJ 2A 20VQFN | |
| TPS74401RGWRG4 | IC REG LINEAR POS ADJ 3A 20VQFN | |
| TPS7A8301ARGRR | IC POWER | |
| TPS7A8401ARGRR | IC POWER | |
| TPS74201RGRR | IC REG LIN POS ADJ 1.5A 20VQFN | |
| TPS7A7200QRGWREP | IC REG LIN POS ADJ 2A 20VQFN | |
| TPS74401RGWTG4 | IC REG LINEAR POS ADJ 3A 20VQFN | |
| TPS74201RGWRG4 | IC REG LIN POS ADJ 1.5A 20VQFN | |
| TPS74201RGWTG4 | IC REG LIN POS ADJ 1.5A 20VQFN | |
| TPS74301RGWRG4 | IC REG LIN POS ADJ 1.5A 20VQFN | |
| TPS74301RGWTG4 | IC REG LIN POS ADJ 1.5A 20VQFN | |
| TPS74801RGWRG4 | IC REG LIN POS ADJ 1.5A 20VQFN | |
| TPS74801RGWTG4 | IC REG LIN POS ADJ 1.5A 20VQFN | |
| TPS74901RGWTG4 | IC REG LINEAR POS ADJ 3A 20VQFN |
Περιγραφή προϊόντων
Λεπτομέρειες για το προϊόν
Περιγραφή:Οι ρυθμιστές γραμμικής τάσης των ολοκληρωμένων κυκλωμάτων (IC) TPS74801RGWR TI είναι ρυθμιστές θετικής ρύθμισης με στυλ τοποθέτησης SMD / SMT. Διαθέτουν ρύθμιση φορτίου 0,09 % / A,μια τάση αναφοράς 0Η συσκευασία είναι ένα 20-VQFN Exposed Pad, και η σειρά είναι TPS74801.και η συσκευασία συσκευής προμηθευτή είναι 20-VQFN (5x5)Ο αριθμός των ρυθμιστών είναι 1.
Αυτοί οι ρυθμιστές είναι κατάλληλοι για μια ποικιλία εφαρμογών, συμπεριλαμβανομένης της διαχείρισης της ενέργειας, της παροχής ενέργειας και της ρύθμισης της τάσης.,και φορητούς υπολογιστές, καθώς και στην αυτοκινητοβιομηχανία, τη βιομηχανία και την ηλεκτρονική κατανάλωση.
Αυτοί οι ρυθμιστές είναι κατάλληλοι για μια ποικιλία εφαρμογών, συμπεριλαμβανομένης της διαχείρισης της ενέργειας, της παροχής ενέργειας και της ρύθμισης της τάσης.,και φορητούς υπολογιστές, καθώς και στην αυτοκινητοβιομηχανία, τη βιομηχανία και την ηλεκτρονική κατανάλωση.
Προδιαγραφές
| Ειδικότητα | Αξία χαρακτηριστικού |
|---|---|
| Κατασκευαστής | Τεξας Instruments |
| Κατηγορία προϊόντων | Ρυθμιστές γραμμικής τάσης |
| Σειρά | TPS74801 |
| Συσκευή | Εναλλακτική συσκευασία |
| Μονάδα βάρους | 0.002469 ουγγιές |
| Στυλ εγκατάστασης | Επενδύσεις |
| Πακέτο-Κουτί | 20-VQFN Εκθέσιμο Pad |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Τύπος εξόδου | Ρυθμίσιμο |
| Συσκευή του προμηθευτή | 20-VQFN (5x5) |
| Εισαγωγή τάσης | 00,8 V ~ 5,5 V |
| Αριθμός εξόδων | 1 Έκδοση |
| Τρέχων εξόδου | 1.5Α |
| Τεχνική διάταξη | 0.8 V ~ 3.6 V |
| Τοπολογία ρυθμιστή | Θετική προσαρμογή |
| Τυπική πτώση τάσης | 00,06V @ 1,5A |
| Αριθμός ρυθμιστικών αρχών | 1 Ρυθμιστής |
| Τρέχουσα-περιορισμός-λεπτομερίδιο | 2Α |
| Pd-Διαχέτευση ισχύος | 20,74 W |
| Μέγιστη θερμοκρασία λειτουργίας | + 125 C |
| Περιοχή θερμοκρασίας λειτουργίας | - 40 C. |
| Δυναμική ισχύς | 796 mV έως 3,6 V |
| Εισερχόμενη τάση-MAX | 5.5 V |
| Τρέχων εξόδου | 1.5 Α |
| Εισαγωγική τάση-MIN | + 0,8 V |
| Ρυθμισμός φορτίου | 00,09 % / Α |
| Διάταξη τάσης-ακριβότητα | 00,5% |
| Συσκευή ανάπτυξης λογισμικού | TPS74801EVM-177 |
| Πακέτο-Κουτί | Αριθμός VQFN-20 |
| Δράση μειωμένης τάσης εισόδου | 1 mA |
| Η τάση αναφοράς | 00,804 V |
| Τεχνική μέθοδος | 00,06 V σε 1500 mA |
| Διάταξη εκπομπής | 165 mV σε 1,5 A |
| Κανονισμός γραμμής | 00,03 % / V |
Λειτουργικό συμβατό στοιχείο
Φόρμα, συσκευασία, λειτουργικό συμβατό στοιχείο
| Παρασκευαστής | Περιγραφή | Κατασκευαστής | Συγκρίνετε |
| TPS74801QRGWRQ1 Κύκλοι ισχύος |
Ρυθμιστικός ρυθμιστής LDO 1.5A με μονοεξαγωγή για οχήματα, ρυθμιζόμενος (0,8V έως 3,6V), προγραμματισμένη μαλακή εκκίνηση 20-VQFN -40 έως 125 | Τεξας Instruments | TPS74801RGWR vs TPS74801QRGWRQ1 |
| TPS74801RGWT Κύκλοι ισχύος |
Μονή έξοδος 1.5A LDO ρυθμιστής, ρυθμιζόμενος (0,8V έως 3,6V), προγραμματισμένη μαλακή εκκίνηση 20-VQFN -40 έως 125 | Τεξας Instruments | Το TPS74801RGWR έναντι του TPS74801RGWT |
| TPS74801RGWRG4 Κύκλοι ισχύος |
Μονή έξοδος 1.5A LDO ρυθμιστής, ρυθμιζόμενος (0,8V έως 3,6V), προγραμματισμένη μαλακή εκκίνηση 20-VQFN -40 έως 125 | Τεξας Instruments | Το TPS74801RGWR vs το TPS74801RGWRG4 |
| TPS74801RGWTG4 Κύκλοι ισχύος |
Μονή έξοδος 1.5A LDO ρυθμιστής, ρυθμιζόμενος (0,8V έως 3,6V), προγραμματισμένη μαλακή εκκίνηση 20-VQFN -40 έως 125 | Τεξας Instruments | Το TPS74801RGWR vs το TPS74801RGWTG4 |
Περιγραφές
Γραμμικός ρυθμιστής τάσης IC θετικά ρυθμιζόμενος 1 έξοδος 0,8 V ~ 3,6 V 1.5A 20-VQFN (5x5)
Ρυθμιστής LDO Pos 0.796V έως 3.6V 1.5A 20-Pin VQFN EP T/R
Ρυθμιστές τάσης LDO Sgl Εξόδου LDO 1.5A Adj 0,8 έως 3,3V
