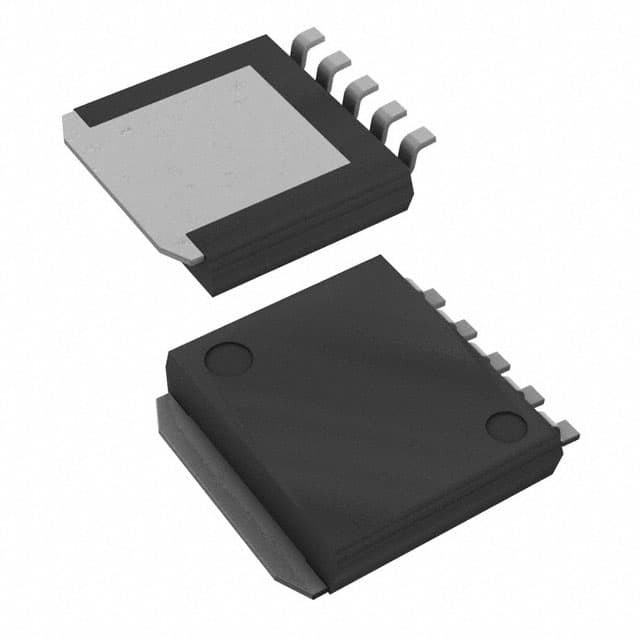

BA00DD0WHFP-TR IC REG LINEAR POS ADJ 2A HRP-5 Ημιαγωγός Rohm
| Μάρκα | Rohm Semiconductor |
|---|---|
| Αριθμό μοντέλου | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
| Ποσότητα παραγγελίας min | 1 |
| Τιμή | Based on current price |
| Συσκευασία λεπτομέρειες | αντιστατικά τσάντα & κουτί από χαρτόνι |
| Χρόνος παράδοσης | 3-5 εργάσιμες ημέρες |
| Όροι πληρωμής | Τ/Τ |
| Δυνατότητα προσφοράς | Σε αποθέματα |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Διαμόρφωση εξόδου | Θετικός | Τύπος εξόδου | Διευθετήσιμος |
|---|---|---|---|
| Αριθμός Ρυθμιστικών Αρχών | 1 | Τάση - που εισάγεται (Max) | 25V |
| Τάση - παραγωγή (ελάχιστη/σταθερή) | 1.27V | Τάση - παραγωγή (Max) | 24.3V |
| Πτώση τάσης (Μέγ.) | 0.7V @ 2A | Τρέχων - παραγωγή | 2A |
| Τρέχων - ήρεμος (δείκτης νοημοσύνης) | 2.5 μΑ | Τρέχων - ανεφοδιασμός (Max) | 5 μΑ |
| PSRR | 55dB (120Hz) | Χαρακτηριστικά γνωρίσματα ελέγχου | Επιτρέψτε |
| Χαρακτηριστικά γνωρίσματα προστασίας | Υπερτάσεις ρεύματος, θερμοκρασίας, τάσης | Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας | Πακέτο / Κουτί | HRP-5 (5 μολύβδια + tab) |
| Πακέτο συσκευής του προμηθευτή | HRP-5 |
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
| Part Number | Description | |
|---|---|---|
| BD50FD0WHFP-TR | 2A 5V, FIXED OUTPUT, HIGH-ACCURA | |
| BA00DD0WHFP-TR | IC REG LINEAR POS ADJ 2A HRP-5 | |
| BA50DD0WHFP-TR | IC REG LINEAR 5V 2A HRP-5 | |
| BD800M5WHFP-CTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD3570YHFP-MTR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD80C0AHFP-CTR | IC REG LINEAR 8V 1A HRP-5 | |
| BD30FD0WHFP-TR | 2A 3V, FIXED OUTPUT, HIGH-ACCURA | |
| BD18FD0WHFP-TR | 2A 1.8V, FIXED OUTPUT, HIGH-ACCU | |
| BD90FD0WHFP-TR | 2A 9V, FIXED OUTPUT, HIGH-ACCURA | |
| BDJ5FD0WHFP-TR | 2A 15V, FIXED OUTPUT, HIGH-ACCUR | |
| BDJ2FD0WHFP-TR | 2A 12V, FIXED OUTPUT, HIGH-ACCUR | |
| BD80FD0WHFP-TR | 2A 8V, FIXED OUTPUT, HIGH-ACCURA | |
| BD15FD0WHFP-TR | 2A 1.5V, FIXED OUTPUT, HIGH-ACCU | |
| BDJ6FD0WHFP-TR | 2A 16V, FIXED OUTPUT, HIGH-ACCUR | |
| BD25FD0WHFP-TR | 2A 2.5V, FIXED OUTPUT, HIGH-ACCU | |
| BD00EA5WHFP-TR | 500MA ADJUSTABLE OUTPUT LDO REGU | |
| BD90C0AWHFP-CTR | IC REG LINEAR 9V 1A HRP-5 | |
| BD00C0AWHFP-CTR | IC REG LINEAR POS ADJ 1A HRP-5 | |
| BD90C0AHFP-CTR | IC REG LINEAR 9V 1A HRP-5 | |
| BD3575YHFP-MTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD33FD0WHFP-TR | 2A 3.3V, FIXED OUTPUT, HIGH-ACCU | |
| BD00FD0WHFP-TR | 2A VARIABLE OUTPUT, HIGH-ACCURAC | |
| BD80C0AWHFP-CTR | IC REG LINEAR 8V 1A HRP-5 | |
| BD33C0AHFP-CTR | IC REG LINEAR 3.3V 1A HRP-5 | |
| BD33C0AWHFP-CTR | IC REG LINEAR 3.3V 1A HRP-5 | |
| BD00D0AWHFP-TR | IC REG LINEAR POS ADJ 2A HRP-5 | |
| BA33DD0WHFP-TR | IC REG LINEAR 3.3V 2A HRP-5 | |
| BA90DD0WHFP-TR | IC REG LINEAR 9V 2A HRP-5 | |
| BA18DD0WHFP-TR | IC REG LINEAR 1.8V 2A HRP5 | |
| BAJ2DD0WHFP-TR | IC REG LINEAR 12V 2A HRP-5 | |
| BD3925HFP-CTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD50C0AHFP-CTR | IC REG LINEAR 5V 1A HRP-5 | |
| BA25DD0WHFP-TR | IC REG LINEAR 2.5V 2A HRP-5 | |
| BD00FDAWHFP-TR | 2A 35V, VARIABLE OUTPUT, HIGH-AC | |
| BD3572YHFP-MTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD50C0AWHFP-CTR | IC REG LINEAR 5V 1A HRP-5 | |
| BD3574YHFP-MTR | IC REG LINEAR 5V 500MA HRP-5 | |
| BAJ6DD0WHFP-TR | IC REG LINEAR 16V 2A HRP-5 | |
| BD3573YHFP-MTR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD3571YHFP-MTR | IC REG LINEAR 5V 500MA HRP-5 | |
| BA33D15HFP-TR | IC REG LINEAR 1.5V/3.3V HRP5 | |
| BA33D18HFP-TR | IC REG LINEAR 1.8V/3.3V HRP5 | |
| BA3259HFP-TR | IC REG LIN POS ADJ 1A/1A HRP-5 | |
| BA33C18HFP-TR | IC REG LIN 1.8V/3.3V 1A/1A HRP-5 | |
| BA3257HFP-TR | IC REG LINEAR POS ADJ 1A/1A HRP5 | |
| BA30DD0WHFP-TR | IC REG LINEAR 3V 2A HRP-5 | |
| BA15DD0WHFP-TR | IC REG LINEAR 1.5V 2A HRP5 | |
| BD3941HFP-TR | IC REG LINEAR 5V 500MA HRP-5 | |
| BD3931HFP-TR | IC REG LINEAR 5V 500MA HRP-5 | |
| BD3571HFP-TR | IC REG LINEAR 5V 500MA HRP-5 | |
| BD3575HFP-TR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD3570HFP-TR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD3573HFP-TR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD3572HFP-TR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD3574HFP-TR | IC REG LINEAR 5V 500MA HRP5 | |
| BA33C25HFP-TR | IC REG LIN 2.5V/3.3V 1A/1A HRP-5 | |
| BA3258HFP-TR | IC REG LINEAR 3.3V/1.5V 1A HRP-5 |
Περιγραφή προϊόντων
Λεπτομέρειες για το προϊόν
● Γενική περιγραφή
Οι σειρές BA00DD0xx και BD00CC0xx είναι ρυθμιστές χαμηλής κορεσμού που διατίθενται για εξόδους έως 2A/1A. Η τάση εξόδου μπορεί να ρυθμιστεί αυθαίρετα χρησιμοποιώντας την εξωτερική αντίσταση.Αυτές οι σειρές ρυθμιστών LDO προσφέρονται σε μια ευρεία σειρά συσκευασιών.This IC has a built-in over-current protection circuit that prevents the destruction of the IC due to output short circuits and a thermal shutdown circuit that protects the IC from thermal damage due to overloading.
● Χαρακτηριστικά
■ ± 1% τάση εξόδου υψηλής ακρίβειας (BA00DD0xx)■ Χαμηλή κορεσμό με PNP
■ Ενσωματωμένο κύκλωμα προστασίας κατά της υπερχροής που αποτρέπει την καταστροφή του IC λόγω βραχείων κυκλωμάτων εξόδου
■ Ενσωματωμένο κύκλωμα θερμικής διακοπής για την προστασία του IC από θερμικές βλάβες λόγω υπερφόρτωσης
■ Ενσωματωμένο κύκλωμα προστασίας κατά της υπερτάσης που αποτρέπει την καταστροφή του διασταυρούμενου συστήματος λόγω υπερτάσεων τροφοδοσίας
● Εφαρμογές
Χρησιμοποιήσιμες σε τροφοδοσίες ηλεκτρικής ενέργειας DSP για DVD και CD, FPD, τηλεοράσεις, προσωπικούς υπολογιστές ή οποιαδήποτε άλλη καταναλωτική συσκευή
Προδιαγραφές
| Ειδικότητα | Αξία χαρακτηριστικού |
|---|---|
| Κατασκευαστής | ROHM |
| Κατηγορία προϊόντων | Ρυθμιστές γραμμικής τάσης |
| Σειρά | ΒΑ00ΔΔ0xx |
| Συσκευή | Εναλλακτική συσκευασία |
| Στυλ εγκατάστασης | Επενδύσεις |
| Πακέτο-Κουτί | ΤΟ-263-6, D2Pak (5 μολύβια + tab), ΤΟ-263BA |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Τύπος εξόδου | Ρυθμίσιμο |
| Συσκευή του προμηθευτή | HRP-5 |
| Εισαγωγή τάσης | 3 V ~ 25 V |
| Αριθμός εξόδων | 1 Έκδοση |
| Τρέχων εξόδου | 2Α |
| Τεχνική διάταξη | Ρυθμίσιμο |
| Τοπολογία ρυθμιστή | Θετική προσαρμογή |
| Τυπική πτώση τάσης | 0.45V @ 2A |
| Αριθμός ρυθμιστικών αρχών | 1 Ρυθμιστής |
| Τρέχουσα-περιορισμός-λεπτομερίδιο | - |
| Pd-Διαχέτευση ισχύος | 2.3 W |
| Μέγιστη θερμοκρασία λειτουργίας | + 125 C |
| Περιοχή θερμοκρασίας λειτουργίας | - 40 C. |
| Δυναμική ισχύς | Αρ. |
| Εισερχόμενη τάση-MAX | 25 V |
| Τρέχων εξόδου | 2 Α |
| Εισαγωγική τάση-MIN | + 3 V |
| Ρυθμισμός φορτίου | 50 mV |
| Πακέτο-Κουτί | HRP-5 |
| Τεχνική μέθοδος | 450 mV |
| Κανονισμός γραμμής | 35 mV |
Λειτουργικό συμβατό στοιχείο
Φόρμα, συσκευασία, λειτουργικό συμβατό στοιχείο
| Παρασκευαστής | Περιγραφή | Κατασκευαστής | Συγκρίνετε |
| Δοκιμαστικό σύστημα Κύκλοι ισχύος |
Διορθώσιμο θετικό ρυθμιστή LDO, 1,257V Min, 1,283V Max, 0,7V Dropout, διπολικό, PSSO5, συμβατό με το ROHS, HRP-5 | ROHM ημιαγωγός | Η BA00DD0WHFP-TR σε σχέση με την BA00DD0WHFP |
Περιγραφές
Γραμμικός ρυθμιστής τάσης IC θετική ρύθμιση 1 έξοδος ρύθμιση 2A HRP-5
Ρυθμιστές τάσης LDO VOLT VAR ΑΠΟΦΑΣΗ 1.5V-16V
