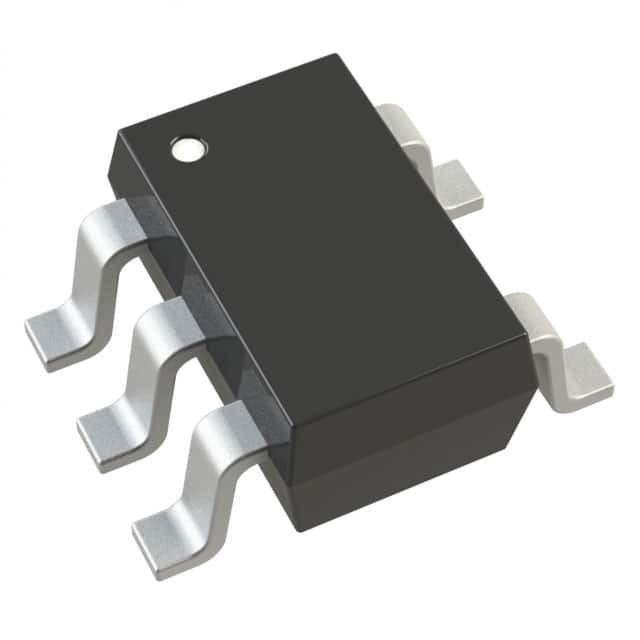

ΤC1017-3.3VLTTR IC REG LINEAR 3.3V 150MA SC70-5 Τεχνολογία μικροτσίπ
| Μάρκα | Microchip Technology |
|---|---|
| Αριθμό μοντέλου | ΤC1017-3.3VLTTR |
| Ποσότητα παραγγελίας min | 1 |
| Τιμή | Based on current price |
| Συσκευασία λεπτομέρειες | αντιστατικά τσάντα & κουτί από χαρτόνι |
| Χρόνος παράδοσης | 3-5 εργάσιμες ημέρες |
| Όροι πληρωμής | Τ/Τ |
| Δυνατότητα προσφοράς | Σε αποθέματα |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Διαμόρφωση εξόδου | Θετικός | Τύπος εξόδου | Σταθερός |
|---|---|---|---|
| Αριθμός Ρυθμιστικών Αρχών | 1 | Τάση - που εισάγεται (Max) | 6V |
| Τάση - παραγωγή (ελάχιστη/σταθερή) | 3.3V | Τάση - παραγωγή (Max) | - |
| Πτώση τάσης (Μέγ.) | 0.5V @ 150mA | Τρέχων - παραγωγή | 150mA |
| Τρέχων - ήρεμος (δείκτης νοημοσύνης) | 90 μΑ | Τρέχων - ανεφοδιασμός (Max) | - |
| PSRR | 58dB (1kHz) | Χαρακτηριστικά γνωρίσματα ελέγχου | Επιτρέψτε |
| Χαρακτηριστικά γνωρίσματα προστασίας | Πέρα από το ρεύμα, πέρα από τη θερμοκρασία | Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας | Πακέτο / Κουτί | 5-TSSOP, SC-70-5, ΜΈΘΥΣΟΣ-353 |
| Πακέτο συσκευής του προμηθευτή | Sc-70-5 |
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
| Part Number | Description | |
|---|---|---|
| TC1017-3.3VLTTR | IC REG LINEAR 3.3V 150MA SC70-5 | |
| MCP1811AT-012/LT | IC REG LINEAR 1.2V 150MA SC70-5 | |
| TC1016-3.3VLTTR | IC REG LINEAR 3.3V 80MA SC70-5 | |
| TC1016-3.0VLTTR | IC REG LINEAR 3V 80MA SC70-5 | |
| TC1016-4.0VLTTR | IC REG LINEAR 4V 80MA SC70-5 | |
| TC1017-1.8VLTTR | IC REG LINEAR 1.8V 150MA SC70-5 | |
| TC1016-2.7VLTTR | IC REG LINEAR 2.7V 80MA SC70-5 | |
| TC1017R-2.5VLTTR | IC REG LINEAR 2.5V 150MA SC70-5 | |
| TC1017-3.0VLTTR | IC REG LINEAR 3V 150MA SC70-5 | |
| TC1016-2.8VLTTR | IC REG LINEAR 2.8V 80MA SC70-5 | |
| TC1016-1.8VLTTR | IC REG LINEAR 1.8V 80MA SC70-5 | |
| TC1017-2.9VLTTR | IC REG LINEAR 2.9V 150MA SC70-5 | |
| TC1017-2.7VLTTR | IC REG LINEAR 2.7V 150MA SC70-5 | |
| TC1017-2.6VLTTR | IC REG LINEAR 2.6V 150MA SC70-5 | |
| TC1017-2.85VLTTR | IC REG LINEAR 2.85V 150MA SC70-5 | |
| TC1017-4.0VLTTR | IC REG LINEAR 4V 150MA SC70-5 | |
| TC1017-2.8VLTTR | IC REG LINEAR 2.8V 150MA SC70-5 | |
| TC1017R-1.8VLTTR | IC REG LINEAR 1.8V 150MA SC70-5 | |
| TC1016-3.0VLTTR-VAO | IC REG LINEAR 3V 80MA SC70-5 | |
| MCP1811AT-010/LT | IC REG LINEAR 1V 150MA SC70-5 | |
| MCP1811AT-018/LT | IC REG LINEAR 1.8V 150MA SC70-5 | |
| MCP1811AT-020/LT | IC REG LINEAR 2V 150MA SC70-5 | |
| MCP1811AT-025/LT | IC REG LINEAR 2.5V 150MA SC70-5 | |
| MCP1811AT-028/LT | IC REG LINEAR 2.8V 150MA SC70-5 | |
| MCP1811AT-030/LT | IC REG LINEAR 3V 150MA SC70-5 | |
| MCP1811AT-033/LT | IC REG LINEAR 3.3V 150MA SC70-5 | |
| MCP1811AT-040/LT | IC REG LINEAR 4V 150MA SC70-5 | |
| MCP1811BT-010/LT | IC REG LINEAR 1V 150MA SC70-5 | |
| MCP1811BT-012/LT | IC REG LINEAR 1.2V 150MA SC70-5 | |
| MCP1811BT-018/LT | IC REG LINEAR 1.8V 150MA SC70-5 | |
| MCP1811BT-020/LT | IC REG LINEAR 2V 150MA SC70-5 | |
| MCP1811BT-025/LT | IC REG LINEAR 2.5V 150MA SC70-5 | |
| MCP1811BT-028/LT | IC REG LINEAR 2.8V 150MA SC70-5 | |
| MCP1811BT-030/LT | IC REG LINEAR 3V 150MA SC70-5 | |
| MCP1811BT-033/LT | IC REG LINEAR 3.3V 150MA SC70-5 | |
| MCP1811BT-040/LT | IC REG LINEAR 4V 150MA SC70-5 | |
| MCP1812AT-010/LT | IC REG LINEAR 1V 300MA SC70-5 | |
| MCP1812AT-012/LT | IC REG LINEAR 1.2V 300MA SC70-5 | |
| MCP1812AT-018/LT | IC REG LINEAR 1.8V 300MA SC70-5 | |
| MCP1812AT-020/LT | IC REG LINEAR 2V 300MA SC70-5 | |
| MCP1812AT-025/LT | IC REG LINEAR 2.5V 300MA SC70-5 | |
| MCP1812AT-028/LT | IC REG LINEAR 2.8V 300MA SC70-5 | |
| MCP1812AT-030/LT | IC REG LINEAR 3V 300MA SC70-5 | |
| MCP1812AT-033/LT | IC REG LINEAR 3.3V 300MA SC70-5 | |
| MCP1812AT-040/LT | IC REG LINEAR 4V 300MA SC70-5 | |
| MCP1812BT-010/LT | IC REG LINEAR 1V 300MA SC70-5 | |
| MCP1812BT-012/LT | IC REG LINEAR 1.2V 300MA SC70-5 | |
| MCP1812BT-018/LT | IC REG LINEAR 1.8V 300MA SC70-5 | |
| MCP1812BT-020/LT | IC REG LINEAR 2V 300MA SC70-5 | |
| MCP1812BT-025/LT | IC REG LINEAR 2.5V 300MA SC70-5 | |
| MCP1812BT-028/LT | IC REG LINEAR 2.8V 300MA SC70-5 | |
| MCP1812BT-030/LT | IC REG LINEAR 3V 300MA SC70-5 | |
| MCP1812BT-033/LT | IC REG LINEAR 3.3V 300MA SC70-5 | |
| MCP1812BT-040/LT | IC REG LINEAR 4V 300MA SC70-5 |
Περιγραφή προϊόντων
Λεπτομέρειες για το προϊόν
Γενική περιγραφή
Το TC1017 είναι μια αναβάθμιση CMOS υψηλής ακρίβειας (συνήθως ± 0,5%) για διπολικούς ρυθμιστές χαμηλής εγκατάλειψης.Το πακέτο SC-70 αντιπροσωπεύει ένα 50% μειωμένο αποτύπωμα σε σύγκριση με το δημοφιλές πακέτο SOT-23.Αναπτύχθηκε ειδικά για συστήματα που τροφοδοτούνται από μπαταρίες, η κατασκευή CMOS TC1017 ′s καταναλώνει μόνο 53 μA τυπικό ρεύμα τροφοδοσίας σε ολόκληρο το εύρος φορτίου λειτουργίας 150 mA.Αυτό μπορεί να είναι έως και 60 φορές λιγότερο από το ακινητό ρεύμα λειτουργίας που καταναλώνεται από τα διπολικά LDO.
Χαρακτηριστικά
• Συσκευές SC-70 και SOT-23 5 πιν που εξοικονομούν χώρο• Εξαιρετικά χαμηλό ρεύμα λειτουργίας για μεγαλύτερη διάρκεια ζωής της μπαταρίας: 53 μA (τυπικό)
• Πολύ χαμηλή τάση αποσύνδεσης
• ονομαστικό ρεύμα εξόδου 150 mA
• Απαιτεί μόνο 1 μF κεραμικής χωρητικότητας εξόδου
• Ακριβότητα υψηλής τάσης εξόδου: ±0,5% (τυπικό)
• 10 μsec (τυπικός) Χρόνος αφύπνισης από το SHDN
• Τρόπος διακοπής λειτουργίας εξοικονόμησης ενέργειας: 0,05 μA (τυπικός)
• Προστασία από υπερεύματα και υπερθερματισμούς
• Αναβάθμιση συμβατής με καρφίτσες για διπολικούς ρυθμιστές
Εφαρμογές
• Τελεφερίκ/GSM/PHS• Συστήματα που λειτουργούν με μπαταρία
• Φορητοί υπολογιστές
• Ιατρικά όργανα
• Ηλεκτρονικά παιχνίδια
• Πιτζερ
Προδιαγραφές
| Ειδικότητα | Αξία χαρακτηριστικού |
|---|---|
| Κατασκευαστής | Τεχνολογία μικροτσίπ |
| Κατηγορία προϊόντων | Ρυθμιστές γραμμικής τάσης |
| Σειρά | - |
| Συσκευή | Ταινία και τροχό (TR) |
| Μονάδα βάρους | 0.000705 ουγγιές |
| Στυλ εγκατάστασης | Επενδύσεις |
| Πακέτο-Κουτί | 5-TSSOP, SC-70-5, SOT-353 |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Τύπος εξόδου | Καθορισμένο |
| Συσκευή του προμηθευτή | SC-70-5 |
| Εισαγωγή τάσης | Μέχρι 6V |
| Αριθμός εξόδων | 1 Έκδοση |
| Τρέχων εξόδου | 150mA |
| Τεχνική διάταξη | 3.3V |
| Τοπολογία ρυθμιστή | Θετική σταθερότητα |
| Τυπική πτώση τάσης | 0.285V @ 150mA |
| Αριθμός ρυθμιστικών αρχών | 1 Ρυθμιστής |
| Τρέχουσα-περιορισμός-λεπτομερίδιο | - |
| Μέγιστη θερμοκρασία λειτουργίας | + 125 C |
| Περιοχή θερμοκρασίας λειτουργίας | - 40 C. |
| Δυναμική ισχύς | 3.3 V |
| Εισερχόμενη τάση-MAX | 6 V |
| Τρέχων εξόδου | 150 mA |
| Εισαγωγική τάση-MIN | 2.7 V |
| Ρυθμισμός φορτίου | 0.38 % |
| Διάταξη τάσης-ακριβότητα | 00,5% |
| Πακέτο-Κουτί | SC-70-5 |
| Δράση μειωμένης τάσης εισόδου | 53 uA |
| Τεχνική μέθοδος | 00,002 V σε 100 uA |
| Διάταξη εκπομπής | 500 mV |
| Κανονισμός γραμμής | 00,04 %/V |
| Απορρίπτηση κυματισμού τροφοδοσίας (PSRR) | 58 dB |
Περιγραφές
Γραμμικός ρυθμιστής τάσης IC θετικός σταθερός 1 έξοδος 3.3V 150mA SC-70-5
Ρυθμιστής LDO Pos 3.3V 0.15A Αυτοκινητοβιομηχανία 5-Pin SC-70 T/R
Εναλλακτικοί ρυθμιστές τάσης 150mA Adj LDO
