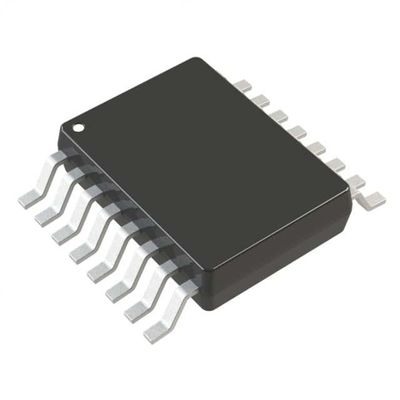

LT3022EMSE-1.2#TRPBF IC REG LINEAR 1.2V 1A 16MSOP Αναλογικές συσκευές Inc.

Περιγραφή

Το LT®3022 είναι ένας γραμμικός ρυθμιστής πολύ χαμηλής τάσης εγκατάλειψης (VLDOTM) που λειτουργεί από μονοειδείς πηγές εισόδου μέχρι 0,9V. Η συσκευή παρέχει ρεύμα εξόδου 1A με τυπική τάση εγκατάλειψης 145mV.Το LT3022 είναι ιδανικό για εφαρμογές χαμηλής τάσης εισόδου σε χαμηλή τάση εξόδουΟ ρυθμιστής βελτιστοποιεί τη σταθερότητα και την παροδική ανταπόκριση με χαμηλό ESR κεραμικούς πυκνότερους εξόδου τόσο μικρούς όσο 10μF.Άλλα χαρακτηριστικά του LT3022 περιλαμβάνουν 00,05% τυπική ρύθμιση γραμμής και 0,05% τυπική ρύθμιση φορτίου. Κατά την απενεργοποίηση, το στάσιμο ρεύμα μειώνεται συνήθως σε 7,5μA. Το εσωτερικό κύκλωμα προστασίας περιλαμβάνει προστασία αντίστροφης μπαταρίας,περιορισμός ρεύματος, θερμικός περιορισμός με υστερέση και προστασία από αντίστροφο ρεύμα.

Ειδικά χαρακτηριστικά

■ Περιοχή VIN: 0,9V έως 10V
■ Τύπος τάσης αποσύνδεσης: 145mV
■ ρεύμα εξόδου: 1A
■ Ρυθμιζόμενη έξοδος (VREF = VOUT(MIN) = 200mV)
■ Σταθερή τάση εξόδου: 1,2V, 1,5V, 1,8V
■ Σταθερό με χαμηλό ESR, κεραμικοί συμπιεστές εξόδου (ελάχιστο 10μF)
■ 0,05% Τυπικός κανονισμός φορτίου από 1mA έως 1A
■ Σήμερα: 400μA
■ 7.5μA Τυπικό ακινητό ρεύμα σε κατάσταση διακοπής λειτουργίας
■ Προστασία των ορίων ρεύματος
■ Προστασία αντίστροφης μπαταρίας χωρίς αντίστροφο ρεύμα
■ Θερμικός περιορισμός με υστερέση
■ 16-Lead (5mm × 3mm) DFN και MSOP πακέτα

Εφαρμογές

■ Λειτουργίες υψηλής απόδοσης
■ Συστήματα που λειτουργούν με μπαταρίες
■ Λογικά υλικά
■ Ταχυδρομικός ρυθμιστής για την αλλαγή τροφοδοσίας
■ Ασύρματα Μόντεμ
■ Εφοδιασμοί πυρήνα FPGA
