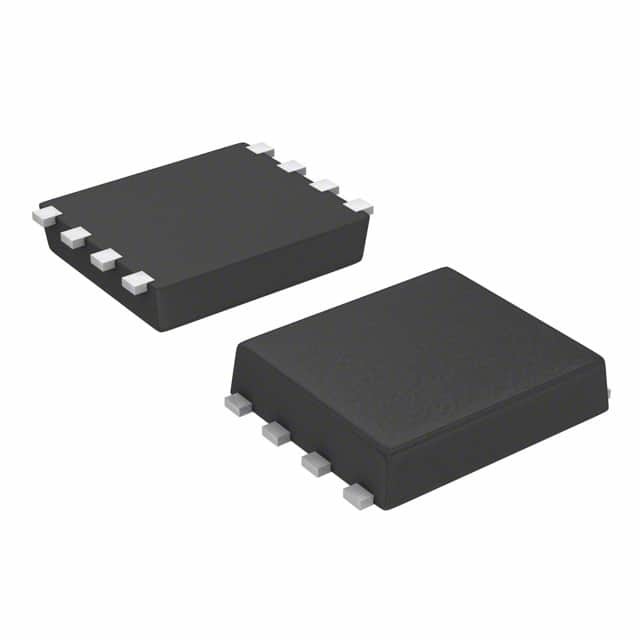

S-1133B00-I8T1U IC REG LIN POS ADJ 300MA SNT8A ABLIC Inc.

Η σειρά S-1133 είναι ένας ρυθμιστής θετικής τάσης με χαμηλή τάση εγκατάλειψης, υψηλή ακρίβεια τάσης εξόδου και χαμηλή κατανάλωση ρεύματος (300 mA ρεύμα εξόδου) που αναπτύχθηκε με βάση την τεχνολογία CMOS.Μπορεί να χρησιμοποιηθεί ένας μικρός κεραμικός πυκνωτής 1 μF*1Λειτουργεί με χαμηλή κατανάλωση ρεύματος 60 μA. The S-1133 Series includes an overcurrent protection circuit that prevents the output current from exceeding the current capacitance of the output transistor and a thermal shutdown circuit that prevents damage due to overheatingΕκτός από τους τύπους στους οποίους η τάση εξόδου ρυθμίζεται στο εσωτερικό του διασταυρούμενου κυκλώματος, ένας τύπος για τον οποίο η τάση εξόδου μπορεί να ρυθμιστεί μέσω εξωτερικής αντίστασης προστίθεται σε μια σειρά (S-1133x00 σειρά).Το SOT-89-5 και τα υπερμικρά πακέτα SNT-8A πραγματοποιούν υψηλής πυκνότητας τοποθέτησηΑυτό, εκτός από τη χαμηλή κατανάλωση ρεύματος, καθιστά την σειρά S-1133 ιδανική για κινητές συσκευές.

■ Χαρακτηριστικά

• Η τάση εξόδου: 1,2 έως 6,0 V, επιλέξιμη σε στάδια 0,1 V.
• Ρυθμίσεις τάσης μέσω εξωτερικής αντίστασης: Επιλέξιμες από 1,8 έως 8,2 V (S-1133B00/S-1133A00)
• Πεδίο τάσης εισόδου: 2,0 έως 10 V
• Υψηλής ακρίβειας τάση εξόδου: ±1,0% ακρίβεια (προϊόν εξόδου 1,2 έως 1,4 V: ±15 mV ακρίβεια)
• Χαμηλή τάση εγκατάλειψης: 130 mV τυπικά (3.0 V προϊόν εξόδου, IOUT = 100 mA)
• Χαμηλή κατανάλωση ρεύματος: κατά τη διάρκεια λειτουργίας: 60 μA τυπικά, 90 μA μέγιστο.
Κατά τη διακοπή λειτουργίας: 0,1 μA τυπικά, 1,0 μA μέγιστα.
• ρεύμα εξόδου: δυνατή έξοδος 300 mA (σε VIN ≥ VOUT(S) + 1,0 V) *1
• Μπορεί να χρησιμοποιηθεί πυκνωτής χαμηλού ESR: Ένας κεραμικός πυκνωτής 1,0 μF ή μεγαλύτερος μπορεί να χρησιμοποιηθεί για τους πυκνωτές εισόδου και εξόδου.
(Μπορεί να χρησιμοποιηθεί κεραμικός πυκνωτής 2,2 μF ή μεγαλύτερος για προϊόντα με τάση εξόδου 1,7 V ή μικρότερη.)
• Υψηλή απόρριψη κυμάτων: 70 dB τυπικά (σε 1,0 kHz, VOUT = 1,2 V)
• Ενσωματωμένο κύκλωμα προστασίας από υπερστροφή: Η υπερστροφή του τρανζίστορ εξόδου μπορεί να περιοριστεί.
• Ενσωματωμένο θερμικό κύκλωμα διακοπής λειτουργίας: Αποτρέπει ζημιές λόγω υπερθέρμανσης.
• Ενσωματωμένο κύκλωμα ON/OFF: εξασφαλίζει μακρά διάρκεια ζωής της μπαταρίας.
• Μικρή συσκευασία: SOT-89-5, SNT-8A
• Προϊόντα χωρίς μόλυβδο

■ Εφαρμογές

• Ηλεκτροδότηση για συσκευές που λειτουργούν με μπαταρία
• Ηλεκτρική τροφοδοσία για συσκευές επικοινωνίας
• Ηλεκτρική τροφοδοσία οικιακών ηλεκτρικών συσκευών
