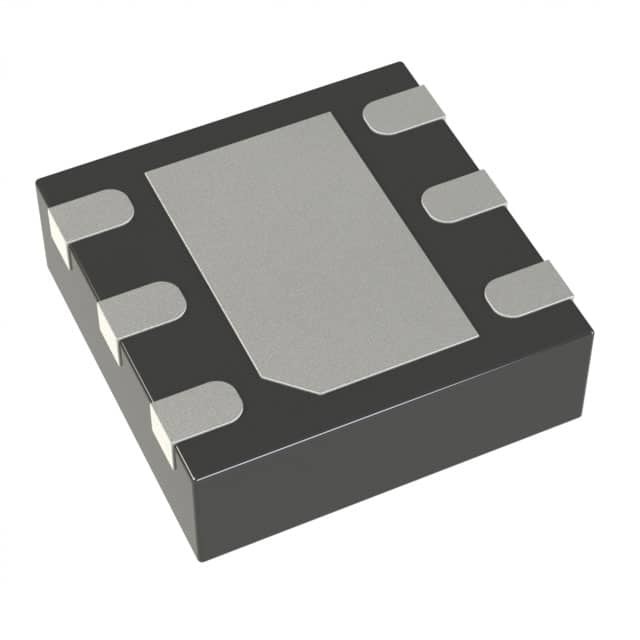

ADP151ACPZ-3.0-R7 IC REG LINEAR 3V 200MA 6LFCSP Αναλογικές συσκευές Inc.

Γενική περιγραφή

Ο ADP151 είναι ένας γραμμικός ρυθμιστής με εξαιρετικά χαμηλό θόρυβο και χαμηλή πτώση που λειτουργεί από 2,2 V έως 5,5 V και παρέχει μέχρι 200 mA ρεύματος εξόδου.Η χαμηλή τάση εγκατάλειψης 140 mV σε φορτίο 200 mA βελτιώνει την απόδοση και επιτρέπει τη λειτουργία σε ευρύ φάσμα τάσης εισόδου.

Ειδικά χαρακτηριστικά

Υπερχαμηλός θόρυβος: 9 μV rms
Δεν απαιτείται πυκνωτής παράκαμψης θορύβου
Σταθερό με κεραμικούς πυκνωτές εισόδου και εξόδου 1 μF
Μέγιστο ισχύ εξόδου: 200 mA
Πεδίο τάσης εισόδου: 2,2 V έως 5,5 V
Μικρό ακινητό ρεύμα IGND = 10 μA με 0 φορτίο IGND = 265 μA με 200 mA φορτίο
Μικρό ρεύμα διακοπής: < 1 μA
Χαμηλή τάση εγκατάλειψης: 140 mV σε φορτίο 200 mA
Αρχική ακρίβεια: ± 1%
Ακρίβεια πάνω από την γραμμή, το φορτίο και τη θερμοκρασία: ±2,5%
16 επιλογές σταθερής τάσης εξόδου: 1,1 V έως 3,3 V
Απόδοση PSRR 70 dB σε 10 kHz
Προστασία από το όριο ρεύματος και τη θερμική υπερφόρτωση
Λογική ελεγχόμενη ενεργοποίηση
Εσωτερική αντίσταση ανάσυρσης στην είσοδο EN
Πακέτο TSOT 5 μορίων
Πακέτο LFCSP 6 μολύβδων
4 σφαίρες, 0,4 χιλιοστών WLCSP

Εφαρμογές

Ηλεκτρικές πηγές ρεύματος RF, VCO και PLL
Τεχνικές συσκευές
Ψηφιακές κάμερες και συσκευές ήχου
Φορητός εξοπλισμός και εξοπλισμός που λειτουργεί με μπαταρίες
Κανονισμός μετά τη μεταφορά συνεχούς ρεύματος σε συνεχές ρεύμα
Μεταφορτωτές ιατρικές συσκευές
