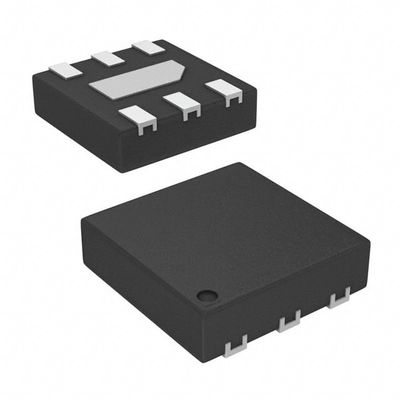

ISL9016IRUNCZ-T IC REG LINEAR 3.3V/1.8V 6UTDFN Renesas Electronics America Inc.

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΔιαμόρφωση εξόδου | Θετικός | Τύπος εξόδου | Σταθερός |
---|---|---|---|
Αριθμός Ρυθμιστικών Αρχών | 2 | Τάση - που εισάγεται (Max) | 6.5V |
Τάση - παραγωγή (ελάχιστη/σταθερή) | 3.3V, 1.8V | Τάση - παραγωγή (Max) | - |
Πτώση τάσης (Μέγ.) | 0.2V @ 150mA, - | Τρέχων - παραγωγή | 150mA, 150mA |
Τρέχων - ήρεμος (δείκτης νοημοσύνης) | 67 µA | Τρέχων - ανεφοδιασμός (Max) | 100 μΑ |
PSRR | - | Χαρακτηριστικά γνωρίσματα ελέγχου | Επιτρέψτε |
Χαρακτηριστικά γνωρίσματα προστασίας | Υπερτάσεις ρεύματος, υπερύθμιση θερμοκρασίας, μαλακή εκκίνηση, κλειδώσεις υπό τάση (UVLO) | Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
Τύπος στερέωσης | Επεξεργασία επιφανείας | Πακέτο / Κουτί | 6-UFDFN εκτεθειμένο μαξιλάρι |
Πακέτο συσκευής του προμηθευτή | 6-UTDFN (1.6x1.6) |
Part Number | Description | |
---|---|---|
ISL9016IRUNCZ-T | IC REG LINEAR 3.3V/1.8V 6UTDFN | |
ISL9016IRUNWZ-T | IC REG LINEAR 3.3V/1.2V 6UTDFN | |
ISL9016IRUWCZ-T | IC REG LINEAR 1.2V/1.8V 6UTDFN | |
ISL9003AIRUJZ-T | IC REG LINEAR 2.8V 150MA 6UTDFN | |
ISL9016IRUJCZ-T | IC REG LINEAR 2.8V/1.8V 6UTDFN | |
ISL9008AIRUMZ-T | IC REG LINEAR 3V 150MA 6UTDFN | |
ISL9016IRUCBZ-T | IC REG LINEAR 1.8V/1.5V 6UTDFN | |
ISL9016IRUBBZ-T | IC REG LINEAR 1.5V/1.5V 6UTDFN | |
ISL9016IRUFBZ-T | IC REG LINEAR 2.5V/1.5V 6UTDFN | |
ISL9016IRUFWZ-T | IC REG LINEAR 2.5V/1.2V 6UTDFN | |
ISL9016IRUGCZ-T | IC REG LINEAR 2.7V/1.8V 6UTDFN | |
ISL9016IRUGGZ-T | IC REG LINEAR 2.7V/2.7V 6UTDFN | |
ISL9016IRUGWZ-T | IC REG LINEAR 2.7V/1.2V 6UTDFN | |
ISL9016IRUJBZ-T | IC REG LINEAR 2.8V/1.5V 6UTDFN | |
ISL9016IRUJWZ-T | IC REG LINEAR 2.8V/1.2V 6UTDFN | |
ISL9016IRUKFZ-T | IC REG LINEAR 2.85V/2.5V 6UTDFN | |
ISL9016IRUKWZ-T | IC REG LINEAR 2.85V/1.2V 6UTDFN | |
ISL9016IRUMCZ-T | IC REG LINEAR 3V/1.8V 6UTDFN | |
ISL9016IRUMKZ-T | IC REG LINEAR 3V/2.85V 6UTDFN | |
ISL9016IRUMWZ-T | IC REG LINEAR 3V/1.2V 6UTDFN | |
ISL9016IRUWGZ-T | IC REG LINEAR 1.2V/2.7V 6UTDFN | |
ISL9016IRUBWZ-T | IC REG LINEAR 1.5V/1.2V 6UTDFN | |
ISL9016IRUCWZ-T | IC REG LINEAR 1.8V/1.2V 6UTDFN | |
ISL9016IRUFCZ-T | IC REG LINEAR 2.5V/1.8V 6UTDFN | |
ISL9016IRUJJZ-T | IC REG LINEAR 2.8V/2.8V 6UTDFN | |
ISL9016IRUKKZ-T | IC REG LINEAR 2.85V/2.85V 6UTDFN | |
ISL9016IRUMBZ-T | IC REG LINEAR 3V/1.5V 6UTDFN | |
ISL9016IRUWJZ-T | IC REG LINEAR 1.2V/2.8V 6UTDFN | |
ISL9016IRUCCZ-T | IC REG LINEAR 1.8V/1.8V 6UTDFN | |
ISL9016IRUFFZ-T | IC REG LINEAR 2.5V/2.5V 6UTDFN | |
ISL9016IRUWKZ-T | IC REG LINEAR 1.2V/2.85V 6UTDFN | |
ISL9008AIRUBZ-T | IC REG LINEAR 1.5V 150MA 6UTDFN | |
ISL9008AIRUCZ-T | IC REG LINEAR 1.8V 150MA 6UTDFN | |
ISL9008AIRUFZ-T | IC REG LINEAR 2.5V 150MA 6UTDFN | |
ISL9008AIRUHZ-T | IC REG LINEAR 2.75V 150MA 6UTDFN | |
ISL9008AIRUJZ-T | IC REG LINEAR 2.8V 150MA 6UTDFN | |
ISL9008AIRUKZ-T | IC REG LINEAR 2.85V 150MA 6UTDFN | |
ISL9008AIRUNZ-T | IC REG LINEAR 3.3V 150MA 6UTDFN | |
ISL9003AIRUBZ-T | IC REG LINEAR 1.5V 150MA 6UTDFN | |
ISL9003AIRUCZ-T | IC REG LINEAR 1.8V 150MA 6UTDFN | |
ISL9003AIRUHZ-T | IC REG LINEAR 2.75V 150MA 6UTDFN | |
ISL9003AIRUKZ-T | IC REG LINEAR 2.85V 150MA 6UTDFN | |
ISL9003AIRUMZ-T | IC REG LINEAR 3V 150MA 6UTDFN | |
ISL9003AIRUNZ-T | IC REG LINEAR 3.3V 150MA 6UTDFN | |
ISL9003AIRURZ-T | IC REG LINEAR 2.6V 150MA 6UTDFN | |
ISL9003AIRUFZ-T | IC REG LINEAR 2.5V 150MA 6UTDFN |
Λεπτομέρειες για το προϊόν
150mA Δύο LDO με χαμηλό θόρυβο, υψηλό PSRR και χαμηλό IQ
Το ISL9016 είναι ένα διπλό LDO υψηλής απόδοσης ικανό να παρέχει ρεύμα έως 150mA σε κάθε κανάλι..7μF με ESR έως 200mΩ.
Χαρακτηριστικά
• Δύο ενσωματωμένα LDO υψηλής απόδοσης 150mA• Υψηλό PSRR: 80dB @ 1kHz και 45dB @ 1MHz
• Προστασία από αντίστροφο ρεύμα
• Χαμηλό Κενό ρεύμα
- 49μA (ενεργοποιημένο με ενιαίο LDO) /80μA (ενεργοποιημένο με διπλό LDO)
• Εξαιρετική μεταβατική ανταπόκριση σε φορτίο
• Συνήθως ± 0,8% ακρίβεια τάσης εξόδου
• Χαμηλός θόρυβος εξόδου: συνήθως 25μVRMS
• Δυνατότητα ευρείας τάσης εισόδου: 1,8V έως 6,5V
• Χαμηλή τάση εγκατάλειψης: συνήθως 120mV @ 150mA
• Εναλλακτικός έλεγχος ενεργοποίησης για κάθε LDO
• Σταθερός με κεραμικούς συμπιεστές εξόδου 1μF έως 4,7μF
• Ελαφριά εκκίνηση για να περιορίσετε την ένταση του ρεύματος εισόδου κατά τη διάρκεια ενεργοποίησης
• Περιορισμός ρεύματος και προστασία από υπερθέρμανση
• Μικρό πακέτο 6 Ld 1.6mmx1.6mm μTDFN
• Χωρίς Pb (συμμόρφωση με το RoHS)
Εφαρμογές
• ΠΔΑ, κινητά τηλέφωνα και έξυπνα τηλέφωνα• Φορητά όργανα, MP3/4 παίχτες, PMP, DSC
• Συσκευές χειρός συμπεριλαμβανομένων των ιατρικών συσκευών χειρός
Προδιαγραφές
Ειδικότητα | Αξία χαρακτηριστικού |
---|---|
Κατασκευαστής | Ρενέσα |
Κατηγορία προϊόντων | Ρυθμιστές γραμμικής τάσης |
Σειρά | ISL9016 |
Συσκευή | Εναλλακτική συσκευασία |
Στυλ εγκατάστασης | Επενδύσεις |
Πακέτο-Κουτί | 6-UFDFN εκτεθειμένη θήκη |
Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
Τύπος στερέωσης | Επεξεργασία επιφανείας |
Τύπος εξόδου | Καθορισμένο |
Συσκευή του προμηθευτή | 6-UTDFN (1.6x1.6) |
Εισαγωγή τάσης | 10,8 V ~ 6,5 V |
Αριθμός εξόδων | 2 Έκδοση |
Τρέχων εξόδου | 150mA |
Τεχνική διάταξη | 3.3V, 1.8V |
Τοπολογία ρυθμιστή | Θετική σταθερότητα |
Τυπική πτώση τάσης | 0.12V @ 150mA, - |
Αριθμός ρυθμιστικών αρχών | 2 Ρυθμιστές |
Τρέχουσα-περιορισμός-λεπτομερίδιο | 175mA |
Μέγιστη θερμοκρασία λειτουργίας | + 85 C |
Περιοχή θερμοκρασίας λειτουργίας | - 40 C. |
Δυναμική ισχύς | 3.3 V 1,8 V |
Εισερχόμενη τάση-MAX | 6.5 V |
Τρέχων εξόδου | 1 Α |
Εισαγωγική τάση-MIN | 1.8 V |
Διάταξη τάσης-ακριβότητα | +/- 0,8 % |
Πακέτο-Κουτί | Τροφοδοσία |
Τεχνική μέθοδος | 0.25 V σε 150 mA |
Διάταξη εκπομπής | 0.425 V σε 150 mA |
