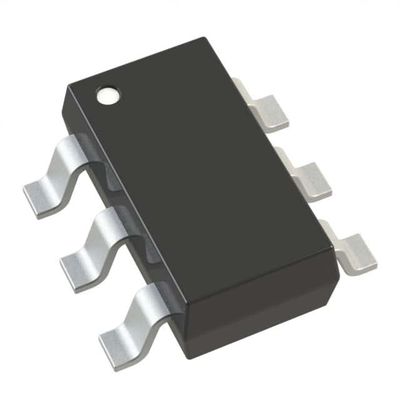

ADP3300ARTZ-3.3RL7 IC REG LINEAR 3.3V 50MA SOT23-6 Αναλογικές συσκευές Inc.

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
Διαμόρφωση εξόδου | Θετικός | Τύπος εξόδου | Σταθερός |
---|---|---|---|
Αριθμός Ρυθμιστικών Αρχών | 1 | Τάση - που εισάγεται (Max) | 12v |
Τάση - παραγωγή (ελάχιστη/σταθερή) | 3.3V | Τάση - παραγωγή (Max) | - |
Πτώση τάσης (Μέγ.) | 0.17V @ 50mA | Τρέχων - παραγωγή | 50mA |
Τρέχων - ήρεμος (δείκτης νοημοσύνης) | 300 μΑ | Τρέχων - ανεφοδιασμός (Max) | 1.7 μΑ |
PSRR | - | Χαρακτηριστικά γνωρίσματα ελέγχου | Σημείωση σφάλματος, κλείσιμο |
Χαρακτηριστικά γνωρίσματα προστασίας | Πέρα από το ρεύμα, πέρα από τη θερμοκρασία | Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
Τύπος στερέωσης | Επεξεργασία επιφανείας | Πακέτο / Κουτί | Μέθυσος-23-6 |
Πακέτο συσκευής του προμηθευτή | Μέθυσος-23-6 |
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
Part Number | Description | |
---|---|---|
ADP3300ARTZ-3.3RL7 | IC REG LINEAR 3.3V 50MA SOT23-6 | |
ADP3330ARTZ3.3-RL7 | IC REG LINEAR 3.3V 200MA SOT23-6 | |
ADP3300ARTZ-2.7RL7 | IC REG LDO LIN 50MA 2.7V SOT23-6 | |
ADP3300ARTZ-3-RL7 | IC REG LINEAR 3V 50MA SOT23-6 | |
ADP3300ARTZ-5REEL7 | IC REG LINEAR 5V 50MA SOT23-6 | |
ADP3330ARTZ-3-RL7 | IC REG LINEAR 3V 200MA SOT23-6 | |
ADP3330ARTZ-3.6-R7 | IC REG LINEAR 3.6V 200MA SOT23-6 | |
ADP3330ARTZ-2.5-R7 | IC REG LINEAR 2.5V 200MA SOT23-6 | |
ADP3330ARTZ-5-RL7 | IC REG LINEAR 5V 200MA SOT23-6 | |
ADP3331ARTZ-REEL7 | IC REG LIN POS ADJ 200MA SOT23-6 | |
ADP3330ARTZ-2.75R7 | IC REG LIN 2.75V 200MA SOT23-6 | |
ADP3330ARTZ-2.85R7 | IC REG LIN 2.85V 200MA SOT23-6 | |
ADP3300ART-2.7-RL7 | IC REG LINEAR 2.7V 50MA SOT23-6 | |
ADP3300ART-2.85-R7 | IC REG LINEAR 2.85V 50MA SOT23-6 | |
ADP3300ART-2.85-RL | IC REG LINEAR 2.85V 50MA SOT23-6 | |
ADP3300ART-3-REEL7 | IC REG LINEAR 3V 50MA SOT23-6 | |
ADP3300ART-3.2-RL7 | IC REG LINEAR 3.2V 50MA SOT23-6 | |
ADP3300ART-3.3-RL7 | IC REG LINEAR 3.3V 50MA SOT23-6 | |
ADP3300ART-5-REEL7 | IC REG LINEAR 5V 50MA SOT23-6 | |
ADP3307ART-2.7-RL | IC REG LINEAR 2.7V 100MA SOT23-6 | |
ADP3307ART-2.7-RL7 | IC REG LINEAR 2.7V 100MA SOT23-6 | |
ADP3307ART-2.75-R7 | IC REG LIN 2.75V 100MA SOT23-6 | |
ADP3307ART-2.75-RL | IC REG LIN 2.75V 100MA SOT23-6 | |
ADP3307ART-2.85-R7 | IC REG LIN 2.85V 100MA SOT23-6 | |
ADP3307ART-2.85-RL | IC REG LIN 2.85V 100MA SOT23-6 | |
ADP3307ART-3-REEL7 | IC REG LINEAR 3V 100MA SOT23-6 | |
ADP3307ART-3.2-RL7 | IC REG LINEAR 3.2V 100MA SOT23-6 | |
ADP3307ART-3.3-RL7 | IC REG LINEAR 3.3V 100MA SOT23-6 | |
ADP3330ART-2.5-RL7 | IC REG LINEAR 2.5V 200MA SOT23-6 | |
ADP3330ART-2.75-R7 | IC REG LIN 2.75V 200MA SOT23-6 | |
ADP3330ART-2.75-RL | IC REG LIN 2.75V 200MA SOT23-6 | |
ADP3330ART-2.85-R7 | IC REG LIN 2.85V 200MA SOT23-6 | |
ADP3330ART-3.6-RL | IC REG LINEAR 3.6V 200MA SOT23-6 | |
ADP3330ART-3.6-RL7 | IC REG LINEAR 3.6V 200MA SOT23-6 | |
ADP3330ART-5-REEL7 | IC REG LINEAR 5V 200MA SOT23-6 | |
ADP3331ART-REEL7 | IC REG LINEAR 1.5V 200MA SOT23-6 | |
ADP3330ART-3.3-RL7 | IC REG LINEAR 3.3V 200MA SOT23-6 | |
ADP3300ARTZ-3.2-R7 | IC REG LINEAR 3.2V 50MA SOT23-6 | |
ADP3300ARTZ-3.2-RL | IC REG LINEAR 3.2V 50MA SOT23-6 | |
ADP3330ARTZ-2.75RL | IC REG LIN 2.75V 200MA SOT23-6 | |
ADP3300ART-2.7-RL | IC REG LDO 2.7V 50MA SOT23-6 | |
ADP3300ART-3.2-RL | IC REG LDO 3.2V 50MA SOT23-6 |
Περιγραφή προϊόντων
Λεπτομέρειες για το προϊόν
Γενική περιγραφή
Ο ADP3300 είναι μέλος της οικογένειας ADP330x των ρυθμιστών τάσης χαμηλής ακρίβειας.Το κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας σχεδιασμό του απαιτεί μόνο ένα 0Η συσκευή αυτή είναι σταθερή με οποιονδήποτε πυκνωτή, ανεξάρτητα από την τιμή της ESR (ισοδύναμη σειρά αντίστασης),συμπεριλαμβανομένων των τύπων κεραμικών (MLCC) για εφαρμογές περιορισμένου χώρουΤο ADP3300 επιτυγχάνει εξαιρετική ακρίβεια ± 0,8% σε θερμοκρασία δωματίου και ± 1,4% συνολική ακρίβεια σε διακυμάνσεις θερμοκρασίας, γραμμής και φορτίου.Η τάση εγκατάλειψης του ADP3300 είναι μόνο 80 mV (τυπική) σε 50 mA.Ο ADP3300 λειτουργεί με ευρύ φάσμα τάσης εισόδου από 3,0 V έως 12 V και παρέχει ρεύμα φορτίου άνω των 50 mA.Διαθέτει σήμα σφάλματος που σηματοδοτεί όταν η συσκευή πρόκειται να χάσει τη ρύθμιση ή όταν ενεργοποιείται το βραχυκύκλωμα ή η προστασία από θερμική υπερφόρτωσηΗ οικογένεια ADP330x anyCAP LDO προσφέρει ένα ευρύ φάσμα τάσεων εξόδου και επιπέδων ρεύματος εξόδου από 50 mA έως 200 mA:
ADP3301 (100 mA)
ADP3303 (200 mA)
Ειδικά χαρακτηριστικά
Υψηλή ακρίβεια πάνω από γραμμή και φορτίο: ±0,8% @ 25°C, ±1,4% πάνω από θερμοκρασία
Υπερχαμηλή τάση εγκατάλειψης: 80 mV Τυπική @ 50 mA
Απαιτεί μόνο CO = 0,47 μF για σταθερότητα
anyCAP = Σταθερός σε όλους τους τύπους συμπυκνωτών (συμπεριλαμβανομένου του MLCC)
Περιορισμός ρεύματος και θερμότητας
Χαμηλός θόρυβος
Ανιχνευτής αποτυχίας
Μικρό ρεύμα διακοπής λειτουργίας: 1 μA
3.0 V έως 12 V εύρος τροφοδοσίας
Διάστημα θερμοκρασίας περιβάλλοντος από 40°C έως +85°C
Αρκετές επιλογές σταθερής τάσης
Υπερμικρή συσκευασία SOT-23 με 6 μολύβδια
Εξαιρετική ρύθμιση της γραμμής και του φορτίου
Εφαρμογές
Ασύρματα τηλέφωνα
Λογισμικό, υπολογιστές Palmtop
Συστήματα που λειτουργούν με μπαταρία
Ρυθμιστές PCMCIA
Σκανέρ γραμμικού κώδικα
Φωτογραφικές μηχανές, κάμερες
Προδιαγραφές
Ειδικότητα | Αξία χαρακτηριστικού |
---|---|
Κατασκευαστής | Αναλογικές συσκευές |
Κατηγορία προϊόντων | Ρυθμιστές γραμμικής τάσης |
Σειρά | anyCAP® |
Συσκευή | Εναλλακτική συσκευασία |
Μονάδα βάρους | 0.001270 ουγγιές |
Στυλ εγκατάστασης | Επενδύσεις |
Πακέτο-Κουτί | SOT-23-6 |
Θερμοκρασία λειτουργίας | -55°C ~ 125°C |
Τύπος στερέωσης | Επεξεργασία επιφανείας |
Τύπος εξόδου | Καθορισμένο |
Συσκευή του προμηθευτή | SOT-23-6 |
Εισαγωγή τάσης | Μέχρι 12V |
Αριθμός εξόδων | 1 Έκδοση |
Τρέχων εξόδου | 50mA |
Τεχνική διάταξη | 3.3V |
Τοπολογία ρυθμιστή | Θετική σταθερότητα |
Τυπική πτώση τάσης | 0.08V @ 50mA |
Αριθμός ρυθμιστικών αρχών | 1 Ρυθμιστής |
Τρέχουσα-περιορισμός-λεπτομερίδιο | - |
Μέγιστη θερμοκρασία λειτουργίας | + 85 C |
Περιοχή θερμοκρασίας λειτουργίας | - 40 C. |
Πολικότητα | Θετικό |
Δυναμική ισχύς | 3.3 V |
Εισερχόμενη τάση-MAX | 12 V |
Τρέχων εξόδου | 50 mA |
Εισαγωγική τάση-MIN | 3 V |
Ρυθμισμός φορτίου | 00,06 mV / mA |
Πακέτο-Κουτί | SOT-23-6 |
Κανονισμός γραμμής | 00,02 mV / V |
Περιγραφές
Γραμμικός ρυθμιστής τάσης IC θετικός σταθερός 1 έξοδος 3.3V 50mA SOT-23-6
Ρυθμιστής LDO Pos 3.3V 0,05A 6-Pin SOT-23 T/R
