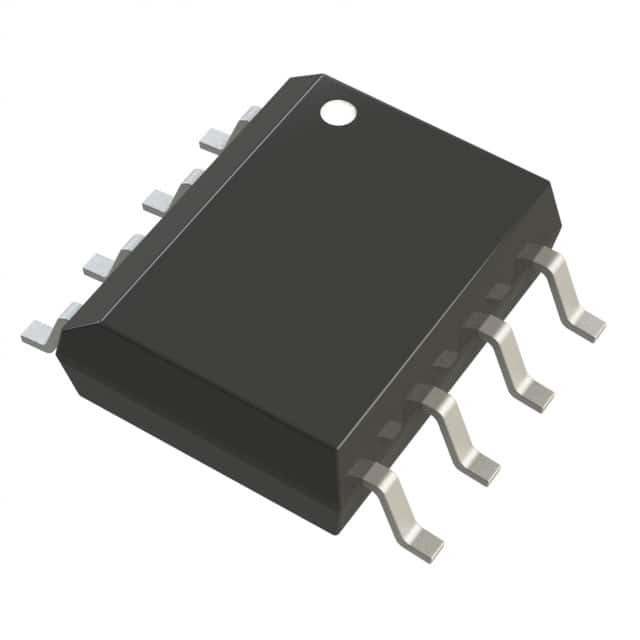

ADP3301ARZ-5 IC REG LINEAR 5V 100MA 8SOIC Analog Devices Inc.

Γενική περιγραφή

Το ADP3301 είναι μέλος της οικογένειας ADP330x των ρυθμιστών τάσης χαμηλής ακρίβειας anyCAPTM*.μια βελτιωμένη διαδικασία και ένα νέο πακέτο. Its patented design includes a noninverting wideband driver and a stage that permits the use of an internal “pole splitting” capacitor to stabilize the feedback loop with a single output capacitor as small as 0.47 μF. Η συσκευή αυτή είναι σταθερή σε κάθε τύπο πυκνωτή ανεξάρτητα από την τιμή της ESR (ισοδύναμη σειριακή αντίσταση), συμπεριλαμβανομένων των κεραμικών τύπων (MLCC) για εφαρμογές περιορισμένου χώρου.Το ADP3301 επιτυγχάνει εξαιρετική ακρίβεια ±00,8% σε θερμοκρασία δωματίου και ± 1,4% συνολική ακρίβεια σε σχέση με τους κανονισμούς θερμοκρασίας, γραμμής και φορτίου.

Ειδικά χαρακτηριστικά

Υψηλή ακρίβεια (Κανονισμοί υπεράνω της γραμμής και φορτίου σε +25°C): 60,8%
Υπερχαμηλή τάση εγκατάλειψης: 100 mV Τυπική @ 100 mA
Απαιτεί μόνο CO = 0,47 μF για σταθερότητα
anyCAPTM* = Σταθερός σε όλους τους τύπους πυκνωτών
Περιορισμός ρεύματος και θερμότητας
Χαμηλός θόρυβος
Ανιχνευτής αποτυχίας
Μικρό ρεύμα διακοπής λειτουργίας: 1 μA
Αρκετές επιλογές σταθερής τάσης
3.0 V έως 12 V εύρος τροφοδοσίας
Διάστημα θερμοκρασίας περιβάλλοντος 20°C έως +85°C
Θερμικά ενισχυμένη συσκευασία SO-8
Εξαιρετικοί Κανονισμοί για τις Γραμμές και το Φορτίο

Εφαρμογές

Ασύρματα τηλέφωνα
Λογισμικό, υπολογιστές Palmtop
Συστήματα που λειτουργούν με μπαταρία
Φορητά όργανα
Ρυθμιστικός σταθμός για την εναλλαγή τροφοδοσίας
Σκανέρ γραμμικού κώδικα
