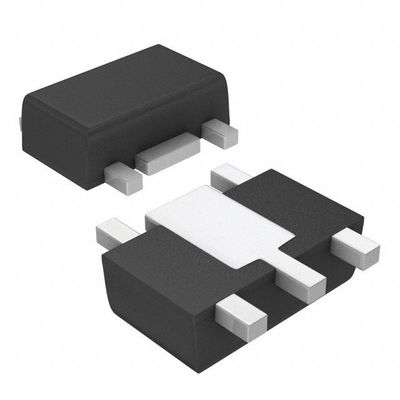

AP7361C-Y5-13 IC REG LINEAR POS ADJ 1A SOT89-5 Διόδους ενσωματωμένες

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
Διαμόρφωση εξόδου | Θετικός | Τύπος εξόδου | Διευθετήσιμος |
---|---|---|---|
Αριθμός Ρυθμιστικών Αρχών | 1 | Τάση - που εισάγεται (Max) | 6V |
Τάση - παραγωγή (ελάχιστη/σταθερή) | 0.8V | Τάση - παραγωγή (Max) | 5V |
Πτώση τάσης (Μέγ.) | 0.36V @ 1A (τύπος) | Τρέχων - παραγωγή | 1A |
Τρέχων - ήρεμος (δείκτης νοημοσύνης) | 80 µA | Τρέχων - ανεφοδιασμός (Max) | - |
PSRR | 75dB ~ 55dB (1kHz ~ 10kHz) | Χαρακτηριστικά γνωρίσματα ελέγχου | Επιτρέψτε |
Χαρακτηριστικά γνωρίσματα προστασίας | Πέρα από το ρεύμα, πέρα από τη θερμοκρασία | Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
Τύπος στερέωσης | Επεξεργασία επιφανείας | Πακέτο / Κουτί | ΣΟΤ-89-5/6 |
Πακέτο συσκευής του προμηθευτή | Μέθυσος-89-5 |
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
Part Number | Description | |
---|---|---|
AP7361C-Y5-13 | IC REG LINEAR POS ADJ 1A SOT89-5 | |
AP7361C-33Y5-13 | IC REG LINEAR 3.3V 1A SOT89-5 | |
AP7361C-12Y5-13 | IC REG LINEAR 1.2V 1A SOT89-5 | |
AP7361C-25Y5-13 | IC REG LINEAR 2.5V 1A SOT89-5 | |
AP2115R5-1.2TRG1 | IC REG LINEAR 1.2V 1A SOT89-5 | |
AP2115R5-1.8TRG1 | IC REG LINEAR 1.8V 1A SOT89-5 | |
AP2115R5-2.5TRG1 | IC REG LINEAR 2.5V 1A SOT89-5 | |
AP2112R5-2.5TRG1 | IC REG LINEAR 2.5V 600MA SOT89-5 | |
AP2112R5-1.8TRG1 | IC REG LINEAR 1.8V 600MA SOT89-5 | |
AP2112R5-3.3TRG1 | IC REG LINEAR 3.3V 600MA SOT89-5 | |
AP2115R5-3.3TRG1 | IC REG LINEAR 3.3V 1A SOT89-5 | |
AP7361C-10Y5-13 | IC REG LINEAR 1V 1A SOT89-5 | |
AP7361C-15Y5-13 | IC REG LINEAR 1.5V 1A SOT89-5 | |
AP7361C-18Y5-13 | IC REG LINEAR 1.8V 1A SOT89-5 | |
AP7361C-28Y5-13 | IC REG LINEAR 2.8V 1A SOT89-5 | |
AP2112R5-1.2TRG1 | IC REG LINEAR 1.2V 600MA SOT89-5 | |
AP2112R5-2.6TRG1 | IC REG LINEAR 2.6V 600MA SOT89-5 | |
AP2112R5A-1.2TRG1 | IC REG LINEAR 1.2V 600MA SOT89-5 | |
AP2112R5A-1.8TRG1 | IC REG LINEAR 1.8V 600MA SOT89-5 | |
AP2112R5A-2.5TRG1 | IC REG LINEAR 2.5V 600MA SOT89-5 | |
AP2112R5A-2.6TRG1 | IC REG LINEAR 2.6V 600MA SOT89-5 | |
AP2112R5A-3.3TRG1 | IC REG LINEAR 3.3V 600MA SOT89-5 | |
AP2115R5A-1.2TRG1 | IC REG LINEAR 1.2V 1A SOT89-5 | |
AP2115R5A-1.8TRG1 | IC REG LINEAR 1.8V 1A SOT89-5 | |
AP2115R5A-2.5TRG1 | IC REG LINEAR 2.5V 1A SOT89-5 | |
AP2115R5A-3.3TRG1 | IC REG LINEAR 3.3V 1A SOT89-5 | |
AP1119Y12L-13 | IC REG LINEAR 12V 500MA SOT89-5 | |
AP1119Y15L-13 | IC REG LINEAR 1.5V 500MA SOT89-5 | |
AP1119Y18L-13 | IC REG LINEAR 1.8V 500MA SOT89-5 | |
AP1119Y25L-13 | IC REG LINEAR 2.5V 500MA SOT89-5 | |
AP1119Y33L-13 | IC REG LINEAR 3.3V 500MA SOT89-5 | |
AP1119Y50L-13 | IC REG LINEAR 5V 500MA SOT89-5 | |
AP1119Y90L-13 | IC REG LINEAR 9V 500MA SOT89-5 | |
AP131-15YL-13 | IC REG LINEAR 1.5V 300MA SOT89-5 | |
AP131-18YL-13 | IC REG LINEAR 1.8V 300MA SOT89-5 | |
AP131-20YL-13 | IC REG LINEAR 2V 300MA SOT89-5 | |
AP131-25YL-13 | IC REG LINEAR 2.5V 300MA SOT89-5 | |
AP131-28YL-13 | IC REG LINEAR 2.8V 300MA SOT89-5 | |
AP131-30YL-13 | IC REG LINEAR 3V 300MA SOT89-5 | |
AP131-33YL-13 | IC REG LINEAR 3.3V 300MA SOT89-5 | |
AP131-35YL-13 | IC REG LINEAR 3.5V 300MA SOT89-5 |
Περιγραφή προϊόντων
Λεπτομέρειες για το προϊόν
Περιγραφή
Το AP7361C είναι ένας 1A, ρυθμιζόμενος και σταθερός τάσης εξόδου, εξαιρετικά χαμηλής πτώσης γραμμικός ρυθμιστής με ενεργοποίηση.Συνοριακό ρεύμα και κυκλώματα θερμικής διακοπήςΗ συσκευή ενεργοποιείται όταν η πένα EN είναι ρυθμισμένη σε υψηλό επίπεδο λογικής.
Χαρακτηριστικά
■ Ευρύ φάσμα τάσης εισόδου: 2,2V έως 6,0V■ Ακριβότητα τάσης εξόδου: ± 1%
■ Πολύ χαμηλή τάση εγκατάλειψης (3.3V): 360mV σε 1A
■ Χαμηλό ακινητό ρεύμα (IQ): 60μA
■ Ρυθμίσιμη περιοχή τάσης εξόδου: 0,8V έως 5,0V
■ Φυγείς δυνατότητες εξόδου: 1,0V, 1,2V, 1,5V, 1,8V, 2,5V, 2,8V και 3,3V
■ Υψηλό PSRR: 75dB @ 1kHz
■ Περιορισμός ρεύματος: 1,5A
■ Προστασία από βραχυκύκλωμα: 200mA
■ Προστασία από θερμική διακοπή λειτουργίας
■ Σταθερό με MLCC, E-Cap, Tan-Cap ή Solid Capacitor
■ Περιοχή θερμοκρασίας περιβάλλοντος: -40°C έως +85°C
■ Διαθέσιμη σε Green χύτευσης (αριθμός Br, Sb)
■ Πλήρως απαλλαγμένη από μόλυβδο και πλήρως συμβατή με το RoHS (Σημειώσεις 1 & 2)
■ Χωρίς αλογένια και αντιμόνια.
Εφαρμογές
■ LCD τηλεόραση, οθόνη■ Set-Top-Box
■ Οικιακές ηλεκτρικές συσκευές
Προδιαγραφές
Ειδικότητα | Αξία χαρακτηριστικού |
---|---|
Κατασκευαστής | |
Κατηγορία προϊόντων | Ρυθμιστές γραμμικής τάσης |
Σειρά | AP7361C |
Προϊόν | Ρυθμιστές LDO |
Τύπος | Γραμμικός ρυθμιστής LDO |
Συσκευή | Εναλλακτική συσκευασία |
Στυλ εγκατάστασης | Μέσα από την τρύπα |
Πακέτο-Κουτί | SOT-89-5/6 |
Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
Τύπος στερέωσης | Επεξεργασία επιφανείας |
Τύπος εξόδου | Ρυθμίσιμο |
Συσκευή του προμηθευτή | SOT-89-5 |
Εισαγωγή τάσης | 2.2 V ~ 6 V |
Αριθμός εξόδων | 1 Έκδοση |
Τρέχων εξόδου | 1Α |
Τεχνική διάταξη | 0.8 V ~ 5 V |
Τοπολογία ρυθμιστή | Θετική προσαρμογή |
Τυπική πτώση τάσης | 0.36V @ 1A |
Αριθμός ρυθμιστικών αρχών | 1 Ρυθμιστής |
Τρέχουσα-περιορισμός-λεπτομερίδιο | 1.1Α |
Pd-Διαχέτευση ισχύος | 800 mW |
Μέγιστη θερμοκρασία λειτουργίας | + 85 C |
Περιοχή θερμοκρασίας λειτουργίας | - 40 C. |
Δυναμική ισχύς | 800 mV έως 5 V |
Τρέχων παροχής λειτουργίας | 60 uA |
Εισερχόμενη τάση-MAX | 6 V |
Τρέχων εξόδου | 1 Α |
Εισαγωγική τάση-MIN | 2.2 V |
Ρυθμισμός φορτίου | 1 % |
Διάταξη τάσης-ακριβότητα | 1 % |
Πακέτο-Κουτί | SOT-89-5 |
Η τάση αναφοράς | 800 mV |
Τεχνική μέθοδος | 360 mV σε 1 A |
Κανονισμός γραμμής | 00,01 %/V |
Απορρίπτηση κυματισμού τροφοδοσίας (PSRR) | 55 dB |
Περιγραφές
Γραμμικός ρυθμιστής τάσης IC θετική ρύθμιση 1 έξοδος 0,8 V ~ 5 V 1A SOT-89-5
Μοναδικός γραμμικός ρυθμιστής LDO
Ρυθμιστές τάσης LDO 1A LDO Reg w/Enable ADJ 6.5Vin 800mW
