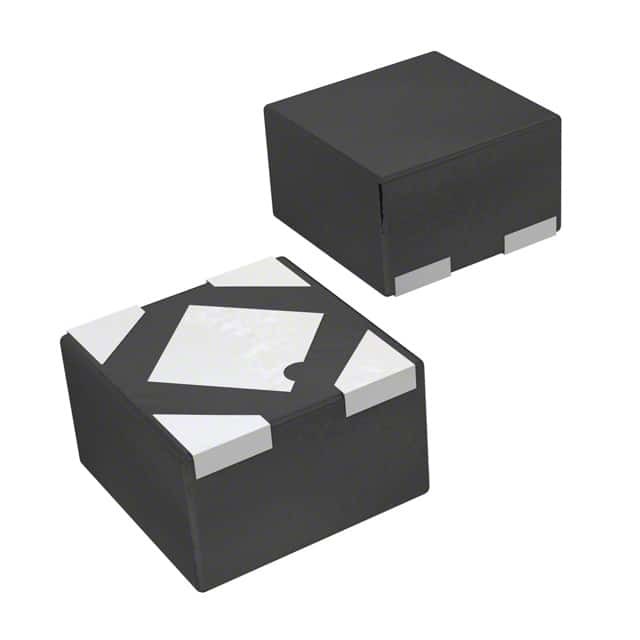

MIC5504-3.3YMT-TR IC REG LINEAR 3.3V 300MA 4TDFN Τεχνολογία μικροτσίπ

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
Διαμόρφωση εξόδου | Θετικός | Τύπος εξόδου | Σταθερός |
---|---|---|---|
Αριθμός Ρυθμιστικών Αρχών | 1 | Τάση - που εισάγεται (Max) | 5.5V |
Τάση - παραγωγή (ελάχιστη/σταθερή) | 3.3V | Τάση - παραγωγή (Max) | - |
Πτώση τάσης (Μέγ.) | 0.38V @ 300mA | Τρέχων - παραγωγή | 300mA |
Τρέχων - ήρεμος (δείκτης νοημοσύνης) | 55 µA | Τρέχων - ανεφοδιασμός (Max) | 65 µA |
PSRR | 60dB (1kHz) | Χαρακτηριστικά γνωρίσματα ελέγχου | Επιτρέψτε |
Χαρακτηριστικά γνωρίσματα προστασίας | Πέρα από το ρεύμα, πέρα από τη θερμοκρασία | Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
Τύπος στερέωσης | Επεξεργασία επιφανείας | Πακέτο / Κουτί | 4-UDFN εκτεθειμένο μαξιλάρι |
Πακέτο συσκευής του προμηθευτή | 4-TDFN (1x1) |
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
Part Number | Description | |
---|---|---|
MIC5504-3.3YMT-TR | IC REG LINEAR 3.3V 300MA 4TDFN | |
MIC5504-1.8YMT-TR | IC REG LINEAR 1.8V 300MA 4TDFN | |
MIC5504-3.3YMT-TZ | IC REG LINEAR 3.3V 300MA 4TDFN | |
MIC5524-3.3YMT-TZ | IC REG LINEAR 3.3V 500MA 4TDFN | |
MIC5504-2.2YMT-TR | IC REG LINEAR 2.2V 300MA 4TDFN | |
MIC5501-3.0YMT-TZ | IC REG LINEAR 3V 300MA 4TDFN | |
MIC5504-1.2YMT-TR | IC REG LINEAR 1.2V 300MA 4TDFN | |
MIC5501-3.0YMT-TR | IC REG LINEAR 3V 300MA 4TDFN | |
MIC5502-2.8YMT-TR | IC REG LINEAR 2.8V 300MA 4TDFN | |
MIC5502-2.8YMT-TZ | IC REG LINEAR 2.8V 300MA 4TDFN | |
MIC5503-1.8YMT-TR | IC REG LINEAR 1.8V 300MA 4TDFN | |
MIC5503-1.8YMT-TZ | IC REG LINEAR 1.8V 300MA 4TDFN | |
MIC5504-1.2YMT-TZ | IC REG LINEAR 1.2V 300MA 4TDFN | |
MIC5504-1.8YMT-TZ | IC REG LINEAR 1.8V 300MA 4TDFN | |
MIC5504-2.8YMT-TZ | IC REG LINEAR 2.8V 300MA 4TDFN | |
MIC5504-3.0YMT-TZ | IC REG LINEAR 3V 300MA 4TDFN | |
MIC5504-3.1YMT-TZ | IC REG LINEAR 3.1V 300MA 4TDFN | |
MIC5504-2.2YMT-TZ | IC REG LINEAR 2.2V 300MA 4TDFN | |
MIC5504-2.8YMT-TR | IC REG LINEAR 2.8V 300MA 4TDFN | |
MIC5504-3.0YMT-TR | IC REG LINEAR 3V 300MA 4TDFN | |
MIC5504-3.1YMT-TR | IC REG LINEAR 3.1V 300MA 4TDFN | |
MIC5524-1.2YMT-TZ | IC REG LINEAR 1.2V 500MA 4TDFN | |
MIC5524-1.8YMT-TZ | IC REG LINEAR 1.8V 500MA 4TDFN | |
MIC5524-2.8YMT-TZ | IC REG LINEAR 2.8V 500MA 4TDFN | |
MIC5524-3.0YMT-TZ | IC REG LINEAR 3V 500MA 4TDFN | |
MIC5524-1.2YMT-T5 | IC REG LINEAR 1.2V 500MA 4TDFN | |
MIC5524-1.8YMT-T5 | IC REG LINEAR 1.8V 500MA 4TDFN | |
MIC5524-2.8YMT-T5 | IC REG LINEAR 2.8V 500MA 4TDFN | |
MIC5524-3.0YMT-T5 | IC REG LINEAR 3V 500MA 4TDFN | |
MIC5524-3.3YMT-T5 | IC REG LINEAR 3.3V 500MA 4TDFN | |
MIC5501-3.0YMT-T5 | IC REG LINEAR 3V 300MA 4TDFN | |
MIC5502-2.8YMT-T5 | IC REG LINEAR 2.8V 300MA 4TDFN | |
MIC5503-1.8YMT-T5 | IC REG LINEAR 1.8V 300MA 4TDFN | |
MIC5504-1.2YMT-T5 | IC REG LINEAR 1.2V 300MA 4TDFN | |
MIC5504-1.8YMT-T5 | IC REG LINEAR 1.8V 300MA 4TDFN | |
MIC5504-2.2YMT-T5 | IC REG LINEAR 2.2V 300MA 4TDFN | |
MIC5504-2.8YMT-T5 | IC REG LINEAR 2.8V 300MA 4TDFN | |
MIC5504-3.0YMT-T5 | IC REG LINEAR 3V 300MA 4TDFN | |
MIC5504-3.1YMT-T5 | IC REG LINEAR 3.1V 300MA 4TDFN | |
MIC5504-3.3YMT-T5 | IC REG LINEAR 3.3V 300MA 4TDFN | |
MIC5504-1.0YMT-TR | IC REG LINEAR 1.0V 300MA 4TDFN |
Περιγραφή προϊόντων
Λεπτομέρειες για το προϊόν
[Μικρέλ]
Γενική περιγραφή
Το MIC5501/2/3/4 είναι ένα προηγμένο LDO γενικής χρήσης ιδανικό για την τροφοδοσία φορητών συσκευών γενικής χρήσης.Η οικογένεια προϊόντων MIC5501/2/3/4 παρέχει υψηλής απόδοσης LDO 300mA σε μια πολύ μικρή συσκευασία 1 mm × 1 mmΤα MIC5502 και MIC5504 LDO περιλαμβάνουν μια λειτουργία αυτόματης εκκένωσης στην έξοδο που ενεργοποιείται όταν η πένα ενεργοποίησης είναι χαμηλή.Το MIC5503 και το MIC5504 έχουν μια εσωτερική αντίσταση ανάσυρσης στην πένα ενεργοποίησης που απενεργοποιεί την έξοδο όταν η πένα ενεργοποίησης αφήνεται να επιπλέειΑυτό είναι ιδανικό για εφαρμογές όπου το σήμα ελέγχου επιπλέει κατά τη διάρκεια της εκκίνησης του επεξεργαστή.
Χαρακτηριστικά
• Πεδίο τάσης εισόδου: 2,5V έως 5,5V• Σταθερές τάσεις εξόδου από 1,0V έως 3,3V
• εγγυημένο ρεύμα εξόδου 300mA
• Υψηλή ακρίβεια εξόδου (± 2%)
• Χαμηλό ακινητό ρεύμα: 38μA
• Σταθερός με κεραμικούς πυκνωτές εξόδου 1μF
• Χαμηλή τάση εγκατάλειψης: 160mV @ 300mA
• Κύκλος εκφόρτωσης εξόδου: MIC5502, MIC5504
• Εσωτερική ενεργοποίηση της ανάκλησης: MIC5503, MIC5504
• Προστασία από θερμική διακοπή και από το όριο ρεύματος
• 4 μολύβδους 1.0 mm × 1.0 mm Thin DFN πακέτο
• MIC5504 συσκευασία SOT23 5 πινών
Εφαρμογές
• Ηλεκτρονικά• DSC, GPS, PMP και PDA
• Ιατρικές συσκευές
• Φορητά ηλεκτρονικά
• Συστήματα 5V
Προδιαγραφές
Ειδικότητα | Αξία χαρακτηριστικού |
---|---|
Κατασκευαστής | Τεχνολογία μικροτσίπ |
Κατηγορία προϊόντων | Ρυθμιστές γραμμικής τάσης |
Σειρά | - |
Συσκευή | Εναλλακτική συσκευασία με ταινία και κυλίνδρους (TR) |
Στυλ εγκατάστασης | Επενδύσεις |
Πακέτο-Κουτί | 4-UDFN εκτεθειμένη θήκη |
Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
Τύπος στερέωσης | Επεξεργασία επιφανείας |
Τύπος εξόδου | Καθορισμένο |
Συσκευή του προμηθευτή | 4-TDFN (1x1) |
Εισαγωγή τάσης | Μέχρι 5,5V |
Αριθμός εξόδων | 1 Έκδοση |
Τρέχων εξόδου | 300mA |
Τεχνική διάταξη | 3.3V |
Τοπολογία ρυθμιστή | Θετική σταθερότητα |
Τυπική πτώση τάσης | 0.16V @ 300mA |
Αριθμός ρυθμιστικών αρχών | 1 Ρυθμιστής |
Τρέχουσα-περιορισμός-λεπτομερίδιο | 400mA |
Μέγιστη θερμοκρασία λειτουργίας | + 125 C |
Περιοχή θερμοκρασίας λειτουργίας | - 40 C. |
Δυναμική ισχύς | 3.3 V |
Εισερχόμενη τάση-MAX | 5.5 V |
Τρέχων εξόδου | 300 mA |
Εισαγωγική τάση-MIN | 2.5 V |
Ρυθμισμός φορτίου | 40 mV |
Μέρος-#-Παρανομοιότυπα | MIC5504-3.3YMT TR |
Πακέτο-Κουτί | TDFN-4 |
Διάταξη εκπομπής | 160 mV |
Κανονισμός γραμμής | 0.3 %/V |
Απορρίπτηση κυματισμού τροφοδοσίας (PSRR) | 60 dB |
Περιγραφές
Ρυθμιστής LDO Pos 3.3V 0.3A 4-Pin TDFN EP T/R
