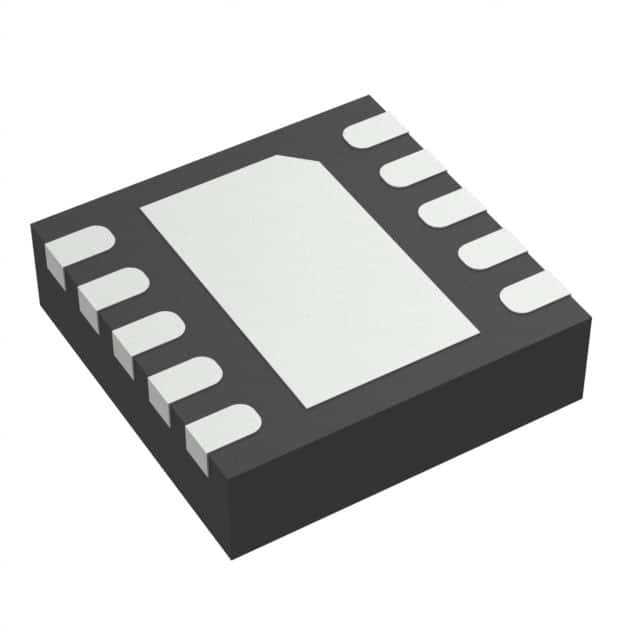

TPS74801DRCR IC REG LIN POS ADJ 1.5A 10VSON Texas Instruments Ηλεκτρονικά όργανα

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
Διαμόρφωση εξόδου | Θετικός | Τύπος εξόδου | Διευθετήσιμος |
---|---|---|---|
Αριθμός Ρυθμιστικών Αρχών | 1 | Τάση - που εισάγεται (Max) | 5.5V |
Τάση - παραγωγή (ελάχιστη/σταθερή) | 0.8V | Τάση - παραγωγή (Max) | 3.6V |
Πτώση τάσης (Μέγ.) | 0.16V @ 1.5A | Τρέχων - παραγωγή | 1.5Α |
Τρέχων - ήρεμος (δείκτης νοημοσύνης) | - | Τρέχων - ανεφοδιασμός (Max) | - |
PSRR | 50dB ~ 30dB (1kHz ~ 300kHz) | Χαρακτηριστικά γνωρίσματα ελέγχου | Ενεργοποίηση, ισχύς καλή, μαλακή εκκίνηση |
Χαρακτηριστικά γνωρίσματα προστασίας | Υπερτάσεις ρεύματος, θερμοκρασίας, βραχυκυκλώματος, κλειδώματος υπό τάση (UVLO) | Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
Τύπος στερέωσης | Επεξεργασία επιφανείας | Πακέτο / Κουτί | 10-VFDFN εκτεθειμένο μαξιλάρι |
Πακέτο συσκευής του προμηθευτή | 10-VSON (3x3) |
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
Part Number | Description | |
---|---|---|
TPS74801DRCR | IC REG LIN POS ADJ 1.5A 10VSON | |
TPS74801DRCT | IC REG LIN POS ADJ 1.5A 10VSON | |
TPS74701DRCT | IC REG LIN POS ADJ 500MA 10VSON | |
TPS71202DRCT | IC REG LIN POS ADJ 250MA 10VSON | |
TPS74901DRCT | IC REG LINEAR POS ADJ 3A 10VSON | |
TPS71319DRCT | IC REG LIN POS ADJ 250MA 10VSON | |
TPS74701DRCRG4 | IC REG LIN POS ADJ 500MA 10VSON | |
TPS74701DRCR | IC REG LIN POS ADJ 500MA 10VSON | |
TPS7B8550QWDRCRQ1 | AUTOMOTIVE 150-MA, 40-V, LOW-DRO | |
TPS71247DRCT | IC REG LIN 1.8/2.85V 10VSON | |
TPS71257DRCT | IC REG LINEAR 2.85V 250MA 10VSON | |
TPS74701QDRCRQ1 | IC REG LIN POS ADJ 500MA 10VSON | |
TPS71219DRCT | IC REG LIN POS ADJ 250MA 10VSON | |
TPS71334DRCT | IC REG LIN POS ADJ 250MA 10VSON | |
TPS74901DRCR | IC REG LINEAR POS ADJ 3A 10VSON | |
TPS71256DRCT | IC REG LINEAR 2.8V 250MA 10VSON | |
TPS74801TDRCRQ1 | IC REG LIN POS ADJ 1.5A 10VSON | |
TPS74801DRCTG4 | IC REG LIN POS ADJ 1.5A 10VSON | |
TPS7B8533QWDRCRQ1 | AUTOMOTIVE 150-MA, 40-V, LOW-DRO | |
TPS71202DRCR | IC REG LIN POS ADJ 250MA 10VSON | |
TPS71229DRCT | IC REG LIN POS ADJ 250MA 10VSON | |
TPS71257DRCR | IC REG LINEAR 2.85V 250MA 10VSON | |
TPS71219DRCR | IC REG LIN POS ADJ 250MA 10VSON | |
TPS71247DRCR | IC REG LIN 1.8/2.85V 10VSON | |
TPS71229DRCR | IC REG LIN POS ADJ 250MA 10VSON | |
TPS71334DRCR | IC REG LIN POS ADJ 250MA 10VSON | |
TPS71319DRCR | IC REG LIN POS ADJ 250MA 10VSON | |
TPS71202MDRCTEP | IC REG LIN POS ADJ 250MA 10VSON | |
TPS74801DRCRG4 | IC REG LIN POS ADJ 1.5A 10VSON | |
TPS71202DRCRG4 | IC REG LIN POS ADJ 250MA 10VSON | |
TPS71202DRCTG4 | IC REG LIN POS ADJ 250MA 10VSON | |
TPS71219DRCRG4 | IC REG LIN POS ADJ 250MA 10VSON | |
TPS71229DRCTG4 | IC REG LIN POS ADJ 250MA 10VSON | |
TPS71256DRCR | IC REG LINEAR 2.8V 250MA 10VSON | |
TPS71256DRCRG4 | IC REG LINEAR 2.8V 250MA 10VSON | |
TPS71256DRCTG4 | IC REG LINEAR 2.8V 250MA 10VSON | |
TPS74701DRCTG4 | IC REG LIN POS ADJ 500MA 10VSON |
Περιγραφή προϊόντων
Λεπτομέρειες για το προϊόν
Περιγραφή
Μοναδικός ευθυγραμμιστής Schottky κατάλληλος για παροχή ρεύματος με διακόπτη και μετατροπείς συνεχούς ρεύματος σε συνεχείς ρεύματα υψηλής συχνότητας.Η συσκευή αυτή είναι συσκευασμένη είτε σε TO-220AC, ISOWATT220AC, TO-220FPAC ή D2PAK και προορίζεται για χρήση σε εφαρμογές χαμηλής τάσης, μετατροπείς υψηλής συχνότητας, ελεύθερης τροχιάς και προστασίας πολικότητας.
ΕΠΙΤΡΟΠΟΙΕΣ και ΟΦΕΛΕΣ
■ Πολύ μικρές απώλειες αγωγιμότητας
■ Αμελητέες απώλειες μετάβασης
■ Εξαιρετικά γρήγορη αλλαγή
■ Απομονωμένη συσκευασία: ISOWATT220AC, TO-220FPAC
Η τάση μόνωσης = 2000V DC
Η χωρητικότητα = 12pF
Προδιαγραφές
Ειδικότητα | Αξία χαρακτηριστικού |
---|---|
Κατασκευαστής | Τεξας Instruments |
Κατηγορία προϊόντων | Ρυθμιστές γραμμικής τάσης |
Σειρά | TPS74801 |
Συσκευή | Εναλλακτική συσκευασία |
Μονάδα βάρους | 0.000921 ουγγιές |
Στυλ εγκατάστασης | Επενδύσεις |
Πακέτο-Κουτί | 10-VFDFN εκτεθειμένη θήκη |
Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
Τύπος στερέωσης | Επεξεργασία επιφανείας |
Τύπος εξόδου | Ρυθμίσιμο |
Συσκευή του προμηθευτή | 10-VSON (3x3) |
Εισαγωγή τάσης | 00,8 V ~ 5,5 V |
Αριθμός εξόδων | 1 Έκδοση |
Τρέχων εξόδου | 1.5Α |
Τεχνική διάταξη | 0.8 V ~ 3.6 V |
Τοπολογία ρυθμιστή | Θετική προσαρμογή |
Τυπική πτώση τάσης | 00,06V @ 1,5A |
Αριθμός ρυθμιστικών αρχών | 1 Ρυθμιστής |
Τρέχουσα-περιορισμός-λεπτομερίδιο | 2Α |
Pd-Διαχέτευση ισχύος | 1.92 W |
Μέγιστη θερμοκρασία λειτουργίας | + 125 C |
Περιοχή θερμοκρασίας λειτουργίας | - 40 C. |
Δυναμική ισχύς | 796 mV έως 3,6 V |
Εισερχόμενη τάση-MAX | 5.5 V |
Τρέχων εξόδου | 1.5 Α |
Εισαγωγική τάση-MIN | + 0,8 V |
Ρυθμισμός φορτίου | 00,09 % / Α |
Διάταξη τάσης-ακριβότητα | 00,5% |
Συσκευή ανάπτυξης λογισμικού | TPS74801EVM-177 |
Πακέτο-Κουτί | VSON-10 |
Δράση μειωμένης τάσης εισόδου | 1 mA |
Η τάση αναφοράς | 00,804 V |
Τεχνική μέθοδος | 00,06 V σε 1500 mA |
Διάταξη εκπομπής | 165 mV σε 1,5 A |
Κανονισμός γραμμής | 00,03 % / V |
Λειτουργικό συμβατό στοιχείο
Φόρμα, συσκευασία, λειτουργικό συμβατό στοιχείο
Παρασκευαστής | Περιγραφή | Κατασκευαστής | Συγκρίνετε |
TPS74801TDRCRQ1 Κύκλοι ισχύος |
Ρυθμιστικός ρυθμιστής LDO 1.5A με μονή έξοδο, ρυθμιζόμενος (0,8V έως 3,6V), προγραμματισμένη μαλακή εκκίνηση 10-VSON -40 έως 105 | Τεξας Instruments | TPS74801DRCR έναντι TPS74801TDRCRQ1 |
TPS74801DRCRG4 Κύκλοι ισχύος |
Μονή έξοδος 1.5A LDO ρυθμιστής, ρυθμιζόμενος (0,8V έως 3,6V), προγραμματισμένη μαλακή εκκίνηση 10-VSON -40 έως 125 | Τεξας Instruments | TPS74801DRCR έναντι TPS74801DRCRG4 |
NCP59748MN1ADJTBG Κύκλοι ισχύος |
Ρυθμιστής LDO, 1.5 A, Υπερ-Λιγός Αποχωρητής, Υψηλός PSRR, Λιγός Θόρυβος, με Bias Rail, DFN10, 3x3, 0.5P, 3000-REEL | ΕΝΤΑΣ Ημιαγωγός | TPS74801DRCR έναντι NCP59748MN1ADJTBG |
TPS74801DRCTG4 Κύκλοι ισχύος |
Μονή έξοδος 1.5A LDO ρυθμιστής, ρυθμιζόμενος (0,8V έως 3,6V), προγραμματισμένη μαλακή εκκίνηση 10-VSON -40 έως 125 | Τεξας Instruments | TPS74801DRCR έναντι TPS74801DRCTG4 |
TPS74801DRCT Κύκλοι ισχύος |
Μονή έξοδος 1.5A LDO ρυθμιστής, ρυθμιζόμενος (0,8V έως 3,6V), προγραμματισμένη μαλακή εκκίνηση 10-VSON -40 έως 125 | Τεξας Instruments | TPS74801DRCR έναντι TPS74801DRCT |
Περιγραφές
Γραμμικός ρυθμιστής τάσης IC θετική ρύθμιση 1 Έκδοση 0,8 V ~ 3,6 V 1,5A 10-VSON (3x3)
Ρυθμιστής LDO Pos 0.796V έως 3.6V 1.5A 10-Pin VSON EP T/R
Ρυθμιστές τάσης LDO 1.5A με μαλακή εκκίνηση
