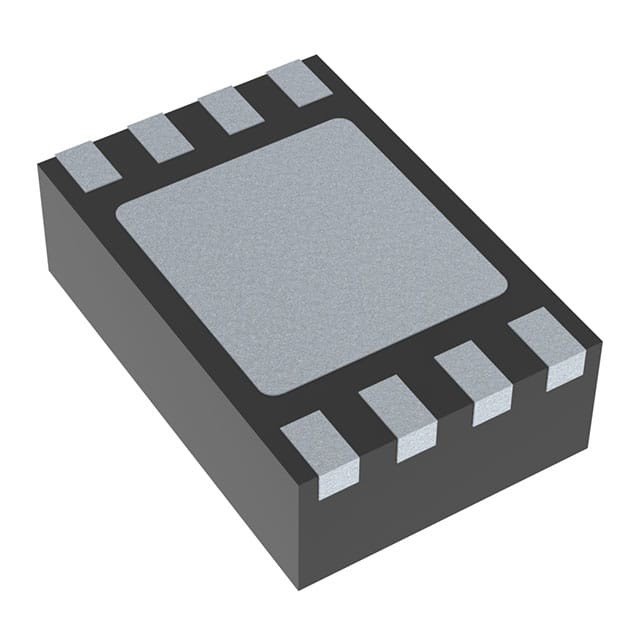

ISL9005AIRBZ-T IC REG LINEAR 1.5V 300MA 8DFN Ηλεκτρονική Renesas Αμερική Inc.

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΔιαμόρφωση εξόδου | Θετικός | Τύπος εξόδου | Σταθερός |
---|---|---|---|
Αριθμός Ρυθμιστικών Αρχών | 1 | Τάση - που εισάγεται (Max) | 6.5V |
Τάση - παραγωγή (ελάχιστη/σταθερή) | 1,5V | Τάση - παραγωγή (Max) | - |
Πτώση τάσης (Μέγ.) | - | Τρέχων - παραγωγή | 300mA |
Τρέχων - ήρεμος (δείκτης νοημοσύνης) | 75 µA | Τρέχων - ανεφοδιασμός (Max) | - |
PSRR | - | Χαρακτηριστικά γνωρίσματα ελέγχου | Επιτρέψτε |
Χαρακτηριστικά γνωρίσματα προστασίας | Υπερτάσεις ρεύματος, υπερύθμιση θερμοκρασίας, μαλακή εκκίνηση, κλειδώσεις υπό τάση (UVLO) | Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
Τύπος στερέωσης | Επεξεργασία επιφανείας | Πακέτο / Κουτί | 8-VFDFN Exposed Pad |
Πακέτο συσκευής του προμηθευτή | 8-DFN (2x3) |
Part Number | Description | |
---|---|---|
ISL9005AIRBZ-T | IC REG LINEAR 1.5V 300MA 8DFN | |
ISL9005AIRCZ-T | IC REG LINEAR 1.8V 300MA 8DFN | |
ISL9005AIRFZ-T | IC REG LINEAR 2.5V 300MA 8DFN | |
ISL9005AIRJZ-T | IC REG LINEAR 2.8V 300MA 8DFN | |
ISL9005AIRKZ-T | IC REG LINEAR 2.85V 300MA 8DFN | |
ISL9005AIRNZ-T | IC REG LINEAR 3.3V 300MA 8DFN | |
ISL9001AIRCZ-T | IC REG LINEAR 1.8V 300MA 8DFN | |
ISL9001AIRKZ-T | IC REG LINEAR 2.85V 300MA 8DFN | |
ISL9001AIRJZ-T | IC REG LINEAR 2.8V 300MA 8DFN | |
ISL9001AIRFZ-T | IC REG LINEAR 2.5V 300MA 8DFN | |
ISL9001AIRNZ-T | IC REG LINEAR 3.3V 300MA 8DFN | |
ISL9001AIRBZ-T | IC REG LINEAR 1.5V 300MA 8DFN | |
ISL9005AIRLZ-T | IC REG LINEAR 2.9V 300MA 8DFN | |
ISL9001AIRRZ-T | IC REG LINEAR 2.6V 300MA 8DFN | |
ISL9005AIRMZ-T | IC REG LINEAR 3V 300MA 8DFN | |
ISL9001AIRMZ-T | IC REG LINEAR 3V 300MA 8DFN | |
ISL9005AIRRZ-T | IC REG LINEAR 2.6V 300MA 8DFN | |
ISL9005IRBZ-T | IC REG LINEAR 1.5V 300MA 8DFN | |
ISL9005IRCZ-T | IC REG LINEAR 1.8V 300MA 8DFN | |
ISL9005IRFZ-T | IC REG LINEAR 2.5V 300MA 8DFN | |
ISL9005IRJZ-T | IC REG LINEAR 2.8V 300MA 8DFN | |
ISL9001AIRLZ-T | IC REG LINEAR 2.9V 300MA 8DFN | |
ISL9005IRLZ-T | IC REG LINEAR 2.9V 300MA 8DFN | |
ISL9005IRKZ-T | IC REG LINEAR 2.85V 300MA 8DFN | |
ISL9005IRMZ-T | IC REG LINEAR 3V 300MA 8DFN | |
ISL9005IRNZ-T | IC REG LINEAR 3.3V 300MA 8DFN | |
ISL9005IRRZ-T | IC REG LINEAR 2.6V 300MA 8DFN | |
ISL9001IRRZ-T | IC REG LINEAR 2.6V 300MA 8DFN | |
ISL9001IRJZ-T | IC REG LINEAR 2.8V 300MA 8DFN | |
ISL9001IRBZ-T | IC REG LINEAR 1.5V 300MA 8DFN | |
ISL9001IRCZ-T | IC REG LINEAR 1.8V 300MA 8DFN | |
ISL9001IRFZ-T | IC REG LINEAR 2.5V 300MA 8DFN | |
ISL9001IRKZ-T | IC REG LINEAR 2.85V 300MA 8DFN | |
ISL9001IRLZ-T | IC REG LINEAR 2.9V 300MA 8DFN | |
ISL9001IRMZ-T | IC REG LINEAR 3V 300MA 8DFN | |
ISL9001IRNZ-T | IC REG LINEAR 3.3V 300MA 8DFN |
Λεπτομέρειες για το προϊόν
Επικαιροποίηση των αποθεμάτων
Το ISL9005A είναι ένας υψηλής απόδοσης γραμμικός ρυθμιστής χαμηλής πτώσης ικανός να παράγει ρεύμα 300mA.Έχει χαμηλό ρεύμα αναμονής και υψηλό PSRR και είναι σταθερό με χωρητικότητα εξόδου από 1μF έως 10μF με ESR έως 200mΩ.
Χαρακτηριστικά
• 300mA υψηλής απόδοσης LDO• Εξαιρετική παροδική ανταπόκριση σε μεγάλα βήματα ρεύματος
• Εξαιρετική ρύθμιση φορτίου: < 0,1% μεταβολή τάσης σε όλο το εύρος ρεύματος φορτίου
• Υψηλό PSRR: 75dB @ 1kHz
• Δυνατότητα ευρείας τάσης εισόδου: 2.3V έως 6.5V
• Πολύ χαμηλό ακινητό ρεύμα: 50μA
• Χαμηλή τάση εγκατάλειψης: συνήθως 200mV @ 300mA
• Χαμηλός θόρυβος εξόδου: συνήθως 45μVRMS @ 100μA (1.5V)
• Σταθερός με κεραμικούς πυκνωτές 1μF έως 10μF
• Ελαφριά εκκίνηση για τον περιορισμό της τάσης εισόδου κατά τη διάρκεια ενεργοποίησης
• Περιορισμός ρεύματος και προστασία από υπερθέρμανση
• ακρίβεια ±1,8% σε όλες τις συνθήκες λειτουργίας
• Μικρό 2mmx3mm 8 Ld DFN πακέτο
• εύρος θερμοκρασίας λειτουργίας από -40°C έως +85°C
• Χωρίς Pb (συμμόρφωση με το RoHS)
Εφαρμογές
• ΠΡΑ, κινητά τηλέφωνα και έξυπνα τηλέφωνα• Φορητά όργανα, MP3 players
• Εργαλεία χειρός, συμπεριλαμβανομένων των χειροκίνητων ιατρικών συσκευών
Προδιαγραφές
Ειδικότητα | Αξία χαρακτηριστικού |
---|---|
Κατασκευαστής | Ρενέσα |
Κατηγορία προϊόντων | Ρυθμιστές γραμμικής τάσης |
Σειρά | ISL9005Α |
Συσκευή | Ταινία και τροχό (TR) |
Μονάδα βάρους | 0.001319 ουγγιές |
Στυλ εγκατάστασης | Επενδύσεις |
Πακέτο-Κουτί | 8-VFDFN εκτεθειμένη θήκη |
Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
Τύπος στερέωσης | Επεξεργασία επιφανείας |
Τύπος εξόδου | Καθορισμένο |
Συσκευή του προμηθευτή | 8-DFN (2x3) |
Εισαγωγή τάσης | 2.3 V ~ 6,5 V |
Αριθμός εξόδων | 1 Έκδοση |
Τρέχων εξόδου | 300mA |
Τεχνική διάταξη | 1.5V |
Τοπολογία ρυθμιστή | Θετική σταθερότητα |
Τυπική πτώση τάσης | - |
Αριθμός ρυθμιστικών αρχών | 1 Ρυθμιστής |
Τρέχουσα-περιορισμός-λεπτομερίδιο | 350mA |
Μέγιστη θερμοκρασία λειτουργίας | + 85 C |
Περιοχή θερμοκρασίας λειτουργίας | - 40 C. |
Δυναμική ισχύς | 1.5 V |
Εισερχόμενη τάση-MAX | 6.5 V |
Τρέχων εξόδου | 150 mA |
Εισαγωγική τάση-MIN | 2.3 V |
Ρυθμισμός φορτίου | 0.1 % |
Διάταξη τάσης-ακριβότητα | +/- 0,8 % |
Πακέτο-Κουτί | DFN-8 |
Η τάση αναφοράς | 1 V |
Τεχνική μέθοδος | 0.3 V σε 300 mA |
Διάταξη εκπομπής | 0.5 V σε 300 mA |
