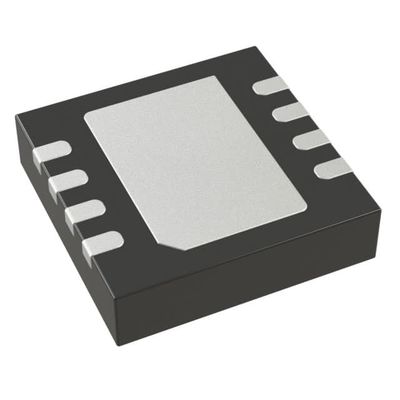

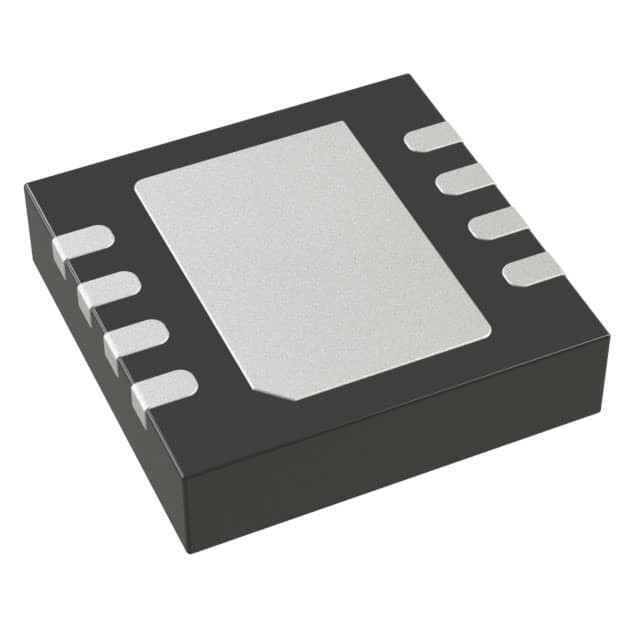

ADM7170ACPZ-R7 IC REG LIN POS ADJ 500MA 8LFCSP Αναλογικές συσκευές Inc.

Γενική περιγραφή

Ο ADM7170 είναι ένας CMOS, γραμμικός ρυθμιστής χαμηλής πτώσης (LDO) που λειτουργεί από 2,3 V έως 6,5 V και παρέχει μέχρι 500 mA ρεύματος εξόδου.Αυτό το LDO υψηλής ισχύος είναι ιδανικό για τη ρύθμιση υψηλής απόδοσης αναλογικών και μικτών κυκλωμάτων σήματος που λειτουργούν από 6 V έως 1Χρησιμοποιώντας μια προηγμένη ιδιόκτητη αρχιτεκτονική, η συσκευή παρέχει υψηλή απόρριψη τροφοδοσίας ισχύος και χαμηλό θόρυβο και επιτυγχάνει εξαιρετική ανταπόκριση σε γραμμή και φορτίο με μόλις ένα μικρό 4.Κεντροεξαγωγικός πυκνωτής κεραμικού τύπου 7 μFΗ μεταβατική ανταπόκριση φορτίου είναι συνήθως 1,5 μs για ένα βήμα φορτίου 1 mA έως 500 mA.
Το ADM7170 είναι διαθέσιμο σε 17 επιλογές σταθερής τάσης εξόδου.Επιπλέον τάσεις που είναι διαθέσιμες με ειδική παραγγελία είναι: 1,5 V, 1,85 V, 2,0 V, 2,2 V, 2,7 V, 2,75 V, 2,8 V, 2,85 V, 3,8 V και 4,6 V. Διατίθεται επίσης μια ρυθμιζόμενη έκδοση που επιτρέπει τάσεις εξόδου που κυμαίνονται από 1.2 V προς VIN − VDO με εξωτερικό διαχωριστή ανατροφοδότησης.
Το ρεύμα εισόδου μπορεί να ελεγχθεί ρυθμίζοντας τον χρόνο εκκίνησης μέσω της καρφίτσας μαλακής εκκίνησης.
Ο θόρυβος εξόδου του ρυθμιστή ADM7170 είναι 5 μV rms ανεξάρτητος από την τάση εξόδου.αλλά προσφέρει επίσης εξαιρετικές θερμικές επιδόσεις για εφαρμογές που απαιτούν μέχρι 500 mA ρεύματος εξόδου σε ένα μικρό, χαμηλού προφίλ αποτύπωμα.

Ειδικά χαρακτηριστικά

Πεδίο τάσης εισόδου: 2,3 V έως 6,5 V
Μέγιστο ρεύμα φορτίου: 500 mA
Χαμηλός θόρυβος: 5 μV rms ανεξάρτητα από την τάση εξόδου
100 Hz έως 100 kHz
Γρήγορη παροδική ανταπόκριση: 1,5 μs για βήμα φορτίου 1 mA έως 500 mA
60 dB PSRR σε 100 kHz
Μικρή τάση εγκατάλειψης: 42 mV σε φορτίο 500 mA, VOUT = 3 V
Αρχική ακρίβεια: ±0,75%
Ακριβότητα πάνω από την γραμμή, το φορτίο και τη θερμοκρασία: ±1,25%
Κενό ρεύμα, IGND = 0,7 mA χωρίς φορτίο
Μικρό ρεύμα διακοπής: 0,25 μA στο VIN = 5 V
Σταθερό με μικρό κεραμικό πυκνωτή εξόδου 4,7 μF
Διάλογοι ρυθμιζόμενης και σταθερής τάσης εξόδου: 1,2 V έως 5,0 V
Ρυθμίσιμη έξοδος από 1,2 V έως VIN − VDO
Ενεργοποίηση ακρίβειας
Ρυθμίσιμη μαλακή εκκίνηση
Συσκευή LFCSP 8 μολύβδου, 3 mm × 3 mm
Υποστηρίζεται από το εργαλείο ADIsimPower

Εφαρμογές

Κανονισμός για εφαρμογές ευαίσθητες στον θόρυβο: ADC και DAC
κυκλώματα, ενισχυτές ακρίβειας, PLL/VCO και κυκλικά διακυβέρνητα ρολογιού
Επικοινωνίες και υποδομές
Ιατρική και υγειονομική περίθαλψη
Βιομηχανία και οργάνωση
