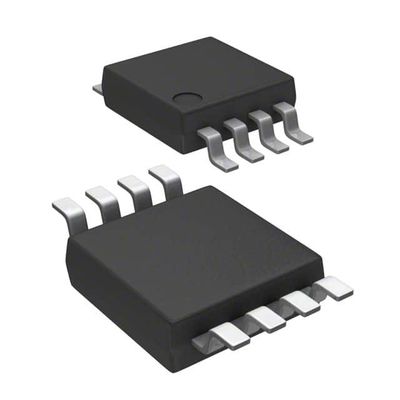

MAX8860EUA33+T IC REG LIN POS ADJ 300MA 8UMAX Analog Devices Inc./Maxim Integrated

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
Διαμόρφωση εξόδου | Θετικός | Τύπος εξόδου | Διευθετήσιμος (σταθερός) |
---|---|---|---|
Αριθμός ρυθμιστικών αρχών | 1 | Τάση - που εισάγεται (Max) | 6.5V |
Τάση - παραγωγή (ελάχιστη/σταθερή) | 1.25V (3.3V) | Τάση - παραγωγή (Max) | 6.5V |
Πτώση τάσης (Μέγ.) | 0.155V @ 300mA (τύπος) | Τρέχων - παραγωγή | 300mA |
Τρέχων - ήρεμος (δείκτης νοημοσύνης) | 270 µA | Τρέχων - ανεφοδιασμός (Max) | - |
PSRR | - | Χαρακτηριστικά γνωρίσματα ελέγχου | Ενεργοποίηση, έξοδος σφάλματος |
Χαρακτηριστικά γνωρίσματα προστασίας | Πέρα από τη θερμοκρασία, αντίστροφη πολικότητα, βραχυκύκλωμα | Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
Τύπος στερέωσης | Επεξεργασία επιφανείας | Πακέτο / Κουτί | 8-TSSOP, 8-MSOP (0,118", 3,00 mm πλάτος) |
Πακέτο συσκευής του προμηθευτή | 8-uMAX/uSOP |
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
Part Number | Description | |
---|---|---|
MAX8860EUA33+T | IC REG LIN POS ADJ 300MA 8UMAX | |
MAX8860EUA33+ | IC REG LIN POS ADJ 300MA 8UMAX | |
MAX8860EUA25+ | IC REG LIN POS ADJ 300MA 8UMAX | |
MAX8865TEUA+ | IC REG LIN POS ADJ 100MA 8UMAX | |
MAX8860EUA18+ | IC REG LIN POS ADJ 300MA 8UMAX | |
MAX8860EUA27+ | IC REG LIN POS ADJ 300MA 8UMAX | |
MAX8860EUA30+ | IC REG LIN POS ADJ 300MA 8UMAX | |
MAX1857EUA47+ | IC REG LIN POS ADJ 500MA 8UMAX | |
MAX8860EUA28+ | IC REG LIN POS ADJ 300MA 8UMAX | |
MAX1857EUA47+T | IC REG LIN POS ADJ 500MA 8UMAX | |
MAX8860EUA25+T | IC REG LIN POS ADJ 300MA 8UMAX | |
MAX8860EUA18+T | IC REG LIN POS ADJ 300MA 8UMAX | |
MAX8860EUA27+T | IC REG LIN POS ADJ 300MA 8UMAX | |
MAX8860EUA28+T | IC REG LIN POS ADJ 300MA 8UMAX | |
MAX8860EUA30+T | IC REG LIN POS ADJ 300MA 8UMAX | |
MAX8865TEUA+T | IC REG LIN POS ADJ 100MA 8UMAX | |
MAX8866TEUA+T | IC REG LIN POS ADJ 100MA 8UMAX | |
MAX8866TEUA+ | IC REG LIN POS ADJ 100MA 8UMAX | |
MAX1857EUA47 | IC REG LIN POS ADJ 500MA 8UMAX | |
MAX8865REUA+ | IC REG LIN POS ADJ 100MA 8UMAX | |
MAX8866REUA+ | IC REG LIN POS ADJ 100MA 8UMAX | |
MAX688CUA+ | IC REG LINEAR 3.3V 1A 8UMAX | |
MAX8866REUA+T | IC REG LIN POS ADJ 100MA 8UMAX | |
MAX8865REUA+T | IC REG LIN POS ADJ 100MA 8UMAX | |
MAX688CUA+T | IC REG LINEAR 3.3V 1A 8UMAX | |
MAX8866SEUA+ | IC REG LIN POS ADJ 100MA 8UMAX | |
MAX8866SEUA+T | IC REG LIN POS ADJ 100MA 8UMAX | |
MAX8866TEUA | IC REG LIN POS ADJ 100MA 8UMAX | |
MAX8866TEUA-T | IC REG LIN POS ADJ 100MA 8UMAX | |
MAX8860EUA27+TG05 | IC REG LIN POS ADJ 300MA 8UMAX | |
MAX8860EUA30+TG002 | IC REG LIN POS ADJ 300MA 8UMAX | |
MAX8860EUA33+TG035 | IC REG LIN POS ADJ 300MA 8UMAX | |
MAX8860EUA33+TG05 | IC REG LIN POS ADJ 300MA 8UMAX |
Περιγραφή προϊόντων
Λεπτομέρειες για το προϊόν
Γενική περιγραφή
Ο γραμμικός ρυθμιστής χαμηλού θορύβου και χαμηλής πτώσης MAX8860 λειτουργεί από είσοδο 2,5V έως 6,5V και παρέχει εγγυημένη ισχύ 300mA. Ο τυπικός ήχος εξόδου για την συσκευή αυτή είναι 60μVRMS,και η τυπική αποκοπή είναι 105mV σε 200mAΕκτός από τις έξι διαθέσιμες προεπιλεγμένες τάσεις εξόδου (1.8V, 2.5V, 2.77V, 2.82V, 3V και 3.3V), η λειτουργία Dual ModeTM επιτρέπει τη ρύθμιση της συσκευής ως ρυθμιζόμενου ρυθμιστή εξόδου από 1.25V έως 6V.5V.Σχεδιασμένο με εσωτερικό τρανζίστορ περάσματος MOSFET P-καναλιού, το MAX8860 έχει χαμηλό ρεύμα τροφοδοσίας 120μA. Ένα κύκλωμα ανίχνευσης σφαλμάτων εξόδου υποδεικνύει απώλεια ρύθμισης.Λογικά ελεγχόμενη κατάσταση διακοπής λειτουργίαςΤο MAX8860 διατίθεται σε μικροσκοπική συσκευή μMAX 8 πινών.
Χαρακτηριστικά
* Υψηλό ρεύμα εξόδου (300mA)* Χαμηλή τάση εξόδου Θόρυβος: 60μVRMS
* Χαμηλή απόρριψη 105mV στην έξοδο 200mA
* Χαμηλό ρεύμα τροφοδοσίας χωρίς φορτίο 120μA
* Θερμική υπερτίμηση και προστασία από βραχυκύκλωμα
* Προστασία αντίστροφης μπαταρίας
* 10nA Λογικά ελεγχόμενη διακοπή λειτουργίας
* Δείκτης σφάλματος
* Μικρό, εξοικονόμηση χώρου μMAX πακέτο
(μέγιστο ύψος 1,1 mm)
* Μικρός συμπιεστής εξόδου 2,2μF
Εξοικονόμηση χώρου και κόστους
Εφαρμογές
Ασύρματα κινητάΔύναμη πυρήνα DSP
Κάρτες PCMCIA
Χειροκίνητα όργανα
Υπολογιστές Palmtop
Ηλεκτρονικοί Σχεδιαστές
Προδιαγραφές
Ειδικότητα | Αξία χαρακτηριστικού |
---|---|
Κατασκευαστής | Μαξίμ Ενσωματωμένο |
Κατηγορία προϊόντων | Ρυθμιστές γραμμικής τάσης |
Σειρά | MAX8860 |
Συσκευή | Εναλλακτική συσκευασία |
Στυλ εγκατάστασης | Επενδύσεις |
Πακέτο-Κουτί | 8-TSSOP, 8-MSOP (0,118", 3,00 mm πλάτος) |
Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
Τύπος στερέωσης | Επεξεργασία επιφανείας |
Τύπος εξόδου | Καθορισμένο |
Συσκευή του προμηθευτή | 8-uMAX |
Εισαγωγή τάσης | 2.5 V ~ 6.5 V |
Αριθμός εξόδων | 1 Έκδοση |
Τρέχων εξόδου | 300mA |
Τεχνική διάταξη | 3.3V, 1,25 V ~ 6,5 V |
Τοπολογία ρυθμιστή | Θετική σταθερή ή ρυθμιζόμενη |
Τυπική πτώση τάσης | 0.155V @ 300mA |
Αριθμός ρυθμιστικών αρχών | 1 Ρυθμιστής |
Τρέχουσα-περιορισμός-λεπτομερίδιο | 330mA |
Pd-Διαχέτευση ισχύος | 0.33 W |
Μέγιστη θερμοκρασία λειτουργίας | + 85 C |
Περιοχή θερμοκρασίας λειτουργίας | - 40 C. |
Δυναμική ισχύς | 3.3 V |
Εισερχόμενη τάση-MAX | 6.5 V |
Τρέχων εξόδου | 300 mA |
Εισαγωγική τάση-MIN | + 2,5 V |
Ρυθμισμός φορτίου | 0 % |
Διάταξη τάσης-ακριβότητα | 10,4% |
Μέρος-#-Παρανομοιότυπα | MAX8860 |
Πακέτο-Κουτί | UMAX-8 |
Τεχνική μέθοδος | 00,0006 V σε 1 mA |
Διάταξη εκπομπής | 220 mV σε 200 mA |
Κανονισμός γραμμής | 0.1 % |
Λειτουργικό συμβατό στοιχείο
Φόρμα, συσκευασία, λειτουργικό συμβατό στοιχείο
Παρασκευαστής | Περιγραφή | Κατασκευαστής | Συγκρίνετε |
ΑΔΠ7104ARDZ-2.5-R7 Κύκλοι ισχύος |
20 V, 500 mA, χαμηλός θόρυβος, CMOS LDO | Ανάλογες συσκευές Inc | Η μέθοδος αυτή χρησιμοποιείται για την παρακολούθηση των επιπτώσεων της ατμόσφαιρας. |
LP3982IMM-3.0/NOPB Κύκλοι ισχύος |
Μικροηλεκτρική ενέργεια, εξαιρετικά χαμηλή απόδοση, χαμηλός θόρυβος, ρυθμιστής CMOS 300 mA 8-VSSOP -40 έως 85 | Τεξας Instruments | Η μέθοδος αυτή χρησιμοποιείται για την παρακολούθηση των επιβατών και των επιβατών. |
ΑΕΠ7104ARDZ-3.0-R7 Κύκλοι ισχύος |
20 V, 500 mA, χαμηλός θόρυβος, CMOS LDO | Ανάλογες συσκευές Inc | Το MAX8860EUA33+T έναντι ADP7104ARDZ-3.0-R7 |
LP3982IMMX-1.8/NOPB Κύκλοι ισχύος |
Μικροηλεκτρική ενέργεια, εξαιρετικά χαμηλή απόδοση, χαμηλός θόρυβος, ρυθμιστής CMOS 300 mA 8-VSSOP -40 έως 85 | Τεξας Instruments | Η μέθοδος αυτή χρησιμοποιείται για την παρακολούθηση των επιβατών και των επιβατών. |
LP3982IMMX-2.82/NOPB Κύκλοι ισχύος |
Μικροηλεκτρική ενέργεια, εξαιρετικά χαμηλή απόδοση, χαμηλός θόρυβος, ρυθμιστής CMOS 300 mA 8-VSSOP -40 έως 85 | Τεξας Instruments | Η μέθοδος αυτή εφαρμόζεται σε όλα τα κράτη μέλη και σε όλα τα κράτη μέλη. |
ADP3333ARMZ-3.3-R7 Κύκλοι ισχύος |
Υψηλή ακρίβεια Υπερχαμηλό IQ, 300 mA, οποιοσδήποτε ρυθμιστής χαμηλής απόρριψης CAPR | Ανάλογες συσκευές Inc | MAX8860EUA33+T έναντι ADP3333ARMZ-3.3-R7 |
LP3982IMM-3.3/NOPB Κύκλοι ισχύος |
Μικροηλεκτρική ενέργεια, εξαιρετικά χαμηλή απόδοση, χαμηλός θόρυβος, ρυθμιστής CMOS 300 mA 8-VSSOP -40 έως 85 | Τεξας Instruments | Η μέθοδος αυτή εφαρμόζεται σε όλα τα είδη οχημάτων που χρησιμοποιούνται για την κατασκευή οχημάτων. |
LP3982IMM-1.8/NOPB Κύκλοι ισχύος |
Μικροηλεκτρική ενέργεια, εξαιρετικά χαμηλή απόδοση, χαμηλός θόρυβος, ρυθμιστής CMOS 300 mA 8-VSSOP -40 έως 85 | Τεξας Instruments | Η μέθοδος αυτή εφαρμόζεται σε όλα τα είδη οχημάτων που χρησιμοποιούνται για την κατασκευή οχημάτων. |
LP3982IMM-2.5/NOPB Κύκλοι ισχύος |
Μικροηλεκτρική ενέργεια, εξαιρετικά χαμηλή απόδοση, χαμηλός θόρυβος, ρυθμιστής CMOS 300 mA 8-VSSOP -40 έως 85 | Τεξας Instruments | Η μέθοδος αυτή εφαρμόζεται σε όλα τα είδη οχημάτων που χρησιμοποιούνται για την κατασκευή οχημάτων. |
ADP3333ARMZ-5-R7 Κύκλοι ισχύος |
Υψηλή ακρίβεια Υπερχαμηλό IQ, 300 mA, οποιοσδήποτε ρυθμιστής χαμηλής απόρριψης CAPR | Ανάλογες συσκευές Inc | MAX8860EUA33+T έναντι ADP3333ARMZ-5-R7 |
Περιγραφές
Λειτουργικό IC σταθερού ή ρυθμιζόμενου γραμμικού ελαστικού
Ρυθμιστές τάσης LDO 300mA Γραμμικός ρυθμιστής
