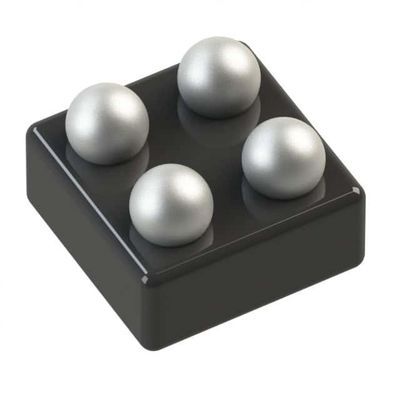

ADP160ACBZ-3.3-R7 IC REG LINEAR 3.3V 150MA 4WLCSP Αναλογικές συσκευές Inc.

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
Διαμόρφωση εξόδου | Θετικός | Τύπος εξόδου | Σταθερός |
---|---|---|---|
Αριθμός Ρυθμιστικών Αρχών | 1 | Τάση - που εισάγεται (Max) | 5.5V |
Τάση - παραγωγή (ελάχιστη/σταθερή) | 3.3V | Τάση - παραγωγή (Max) | - |
Πτώση τάσης (Μέγ.) | 0.195V @ 150mA | Τρέχων - παραγωγή | 150mA |
Τρέχων - ήρεμος (δείκτης νοημοσύνης) | 10,25 μA | Τρέχων - ανεφοδιασμός (Max) | 65 µA |
PSRR | 60dB ~ 50dB (100Hz ~ 1kHz) | Χαρακτηριστικά γνωρίσματα ελέγχου | Επιτρέψτε |
Χαρακτηριστικά γνωρίσματα προστασίας | Πέρα από το ρεύμα, πέρα από τη θερμοκρασία, κάτω από την ανταπεργία τάσης (UVLO) | Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
Τύπος στερέωσης | Επεξεργασία επιφανείας | Πακέτο / Κουτί | 4-WFBGA, WLCSP |
Πακέτο συσκευής του προμηθευτή | 4-WLCSP (0,96x0,96) |
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
Part Number | Description | |
---|---|---|
ADP160ACBZ-3.3-R7 | IC REG LINEAR 3.3V 150MA 4WLCSP | |
ADP160ACBZ-2.5-R7 | IC REG LINEAR 2.5V 150MA 4WLCSP | |
ADP160ACBZ-2.1-R7 | IC REG LINEAR 2.1V 150MA 4WLCSP | |
ADP162ACBZ-3.0-R7 | IC REG LINEAR 3V 150MA 4WLCSP | |
ADP165ACBZ-3.3-R7 | IC REG LINEAR 3.3V 150MA 4WLCSP | |
ADP160ACBZ-2.85-R7 | IC REG LINEAR 2.85V 150MA 4WLCSP | |
ADP160ACBZ-3.0-R7 | IC REG LINEAR 3V 150MA 4WLCSP | |
ADP160ACBZ-4.2-R7 | IC REG LINEAR 4.2V 150MA 4WLCSP | |
ADP160ACBZ-2.8-R7 | IC REG LINEAR 2.8V 150MA 4WLCSP | |
ADP160ACBZ-1.2-R7 | IC REG LINEAR 1.2V 150MA 4WLCSP | |
ADP162ACBZ-3.2-R7 | IC REG LINEAR 3.2V 150MA 4WLCSP | |
ADP162ACBZ-1.8-R7 | IC REG LINEAR 1.8V 150MA 4WLCSP | |
ADP162ACBZ-2.3-R7 | IC REG LINEAR 2.3V 150MA 4WLCSP | |
ADP160ACBZ-1.8-R7 | IC REG LINEAR 1.8V 150MA 4WLCSP | |
ADP162ACBZ-2.1-R7 | IC REG LINEAR 2.1V 150MA 4WLCSP | |
ADP165ACBZ-2.2-R7 | IC REG LINEAR 2.2V 150MA 4WLCSP | |
ADP165ACBZ-2.85-R7 | IC REG LINEAR 2.85V 150MA 4WLCSP | |
ADP165ACBZ-3.0-R7 | IC REG LINEAR 3V 150MA 4WLCSP | |
ADP166ACBZ-3.3-R7 | IC REG LINEAR 3.3V 150MA 4WLCSP | |
ADP165ACBZ-1.8-R7 | IC REG LINEAR 1.8V 150MA 4WLCSP | |
ADP165ACBZ-1.2-R7 | IC REG LINEAR 1.2V 150MA 4WLCSP | |
ADP160ACBZ-2.75-R7 | IC REG LINEAR 2.75V 150MA 4WLCSP | |
ADP162ACBZ-1.2-R7 | IC REG LINEAR 1.2V 150MA 4WLCSP | |
ADP160ACBZ-1.5-R7 | IC REG LINEAR 1.5V 150MA 4WLCSP | |
ADP162ACBZ-2.8-R7 | IC REG LINEAR 2.8V 150MA 4WLCSP | |
ADP162ACBZ-4.2-R7 | IC REG LINEAR 4.2V 150MA 4WLCSP | |
ADP166ACBZ-2.85-R7 | IC REG LINEAR 2.85V 150MA 4WLCSP | |
ADP166ACBZ-2.3-R7 | IC REG LINEAR 2.3V 150MA 4WLCSP | |
ADP166ACBZ-3.0-R7 | IC REG LINEAR 3V 150MA 4WLCSP | |
ADP166ACBZ-1.2-R7 | IC REG LINEAR 1.2V 150MA 4WLCSP | |
ADP165ACBZ-2.3-R7 | IC REG LINEAR 2.3V 150MA 4WLCSP | |
ADP166ACBZ-1.8-R7 | IC REG LINEAR 1.8V 150MA 4WLCSP | |
ADP166ACBZ-2.2-R7 | IC REG LINEAR 2.2V 150MA 4WLCSP |
Περιγραφή προϊόντων
Λεπτομέρειες για το προϊόν
Γενική περιγραφή
Οι ADP160/ADP161/ADP162/ADP163 είναι εξαιρετικά χαμηλό ακινητό ρεύμα, χαμηλή πτώση, γραμμικοί ρυθμιστές που λειτουργούν από 2,2 V έως 5,5 V και παρέχουν μέχρι 150 mA ρεύματος εξόδου.Η τάση εκτόξευσης 195 mV σε φορτίο 150 mA βελτιώνει την απόδοση και επιτρέπει τη λειτουργία σε ευρύ φάσμα τάσης εισόδου.
Τα ADP16x είναι ειδικά σχεδιασμένα για σταθερή λειτουργία με μικροσκοπικούς κεραμικούς πυκνωτές εισόδου και εξόδου 1 μF ± 30% για να ανταποκρίνονται στις απαιτήσεις υψηλών επιδόσεων, περιορισμένου χώρου
εφαρμογές.
Το ADP160 είναι διαθέσιμο σε 15 επιλογές σταθερής τάσης εξόδου, που κυμαίνονται από 1,2 V έως 4,2 V.Το ADP160/ADP161 περιλαμβάνει επίσης έναν διακόπτη αντίστασης για την απόδοση από την έξοδο αυτόματα όταν η LDO είναι απενεργοποιημένηΤο ADP162 είναι πανομοιότυπο με το ADP160 αλλά δεν περιλαμβάνει τη λειτουργία εκφόρτωσης εξόδου.
Ειδικά χαρακτηριστικά
Υπερχαμηλό ακινητό ρεύμαIQ = 560 nA με φορτίο 0 μA
IQ = 860 nA με φορτίο 1 μA
Σταθερό με κεραμικούς πυκνωτές εισόδου και εξόδου 1 μF
Μέγιστο ισχύ εξόδου: 150 mA
Πεδίο τάσης εισόδου: 2,2 V έως 5,5 V
Χαμηλό ρεύμα διακοπής λειτουργίας: < 50 nA τυπικά
Χαμηλή τάση εγκατάλειψης: 195 mV με φορτίο 150 mA
Αρχική ακρίβεια: ± 1%
Ακρίβεια πάνω από την γραμμή, το φορτίο και τη θερμοκρασία: ±3,5%
15 επιλογές σταθερής τάσης εξόδου: 1,2 V έως 4,2 V
Διαθέσιμη ρυθμιζόμενη έξοδος
Δυναμικότητα PSRR 72 dB σε 100 Hz
Περιορισμός ρεύματος και προστασία από θερμική υπερφόρτωση
Ενεργοποίηση λογικού ελέγχου
Ενσωματωμένη αντίσταση εκφόρτισης εξόδου
Πακέτο TSOT 5 μορίων
4 σφαίρες, πλάτος 0,5 mm WLCSP
Εφαρμογές
Τεχνικές συσκευές
Ηλεκτρονικές κάμερες και συσκευές ήχου
Φορητός εξοπλισμός και εξοπλισμός που λειτουργεί με μπαταρίες
Κανονισμός μετά τη μεταφορά συνεχούς ρεύματος σε συνεχές ρεύμα
Μεταφορτωτές ιατρικές συσκευές
Προδιαγραφές
Ειδικότητα | Αξία χαρακτηριστικού |
---|---|
Κατασκευαστής | Αναλογικές συσκευές |
Κατηγορία προϊόντων | Ρυθμιστές γραμμικής τάσης |
Σειρά | ADP160 |
Συσκευή | Εναλλακτική συσκευασία |
Μονάδα βάρους | 0.002413 ουγγιές |
Στυλ εγκατάστασης | Επενδύσεις |
Πακέτο-Κουτί | 4-UFBGA, WLCSP |
Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
Τύπος στερέωσης | Επεξεργασία επιφανείας |
Συσκευή του προμηθευτή | 4-WLCSP (0,97x0,97) |
Εισαγωγή τάσης | Μέχρι 5,5V |
Τρέχων εξόδου | 150mA |
Τεχνική διάταξη | 3.3V |
Τοπολογία ρυθμιστή | Θετική σταθερότητα |
Τυπική πτώση τάσης | 0.105V @ 150mA |
Αριθμός ρυθμιστικών αρχών | 1 Ρυθμιστής |
Τρέχουσα-περιορισμός-λεπτομερίδιο | 220mA |
Μέγιστη θερμοκρασία λειτουργίας | + 125 C |
Περιοχή θερμοκρασίας λειτουργίας | - 40 C. |
Εισερχόμενη τάση-MAX | 5.5 V |
Τρέχων εξόδου | 150 mA |
Εισαγωγική τάση-MIN | 2.2 V |
Συσκευή ανάπτυξης λογισμικού | ΑΕΠ160UJZ-REDYKIT |
Πακέτο-Κουτί | WLCSP-4 |
Περιγραφές
Γραμμικός ρυθμιστής τάσης IC θετικός σταθερός 1 έξοδος 3.3V 150mA 4-WLCSP (0.97x0.97)
Ρυθμιστής LDO Pos 3.3V 0,15A 4-Pin WLCSP T/R
Εναλλακτικοί ρυθμιστές γραμμικής τάσης 150mA LDO 3.3Vout w/ QOD
