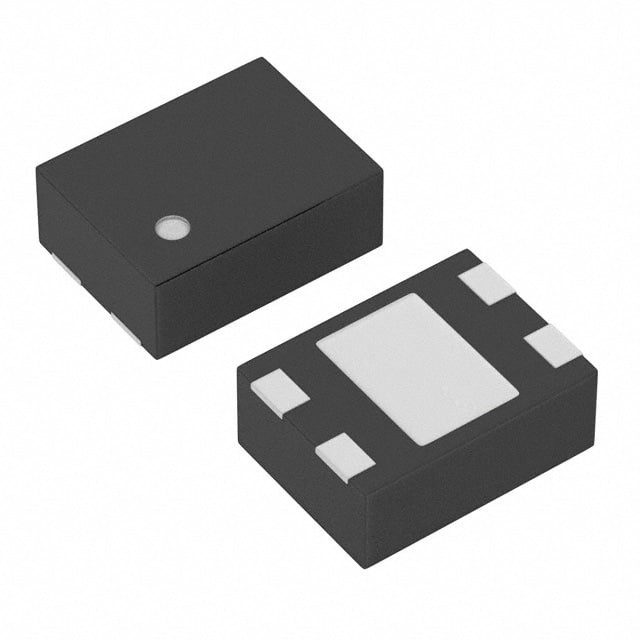

XC6221B302GR-G IC REG LINEAR 3V 200MA 4USP Torex Semiconductor Ltd

■ Γενική περιγραφή

Η σειρά XC6221 είναι ένας ρυθμιστής CMOS υψηλής ακρίβειας, χαμηλού θορύβου, υψηλής ταχύτητας, χαμηλής πτώσης με υψηλή απόρριψη κυμάτων.περιοριστής ρεύματοςΗ λειτουργία CE επιτρέπει στο σύνολο του κυκλώματος να βρίσκεται σε κατάσταση αναμονής εισάγοντας σήμα χαμηλού επιπέδου.το ηλεκτρικό φορτίο στον πυκνωτή εξόδου (CL) θα εκφορτωθεί από τον εσωτερικό διακόπτη αυτόματης εκφόρτωσηςΟ πυκνωτής σταθεροποίησης εξόδου (CL) είναι επίσης συμβατός με πυκνωτές κεραμικών χαμηλού ESR.

■ Ειδικότητες

Μέγιστο ρεύμα εξόδου: 200mA
Η τάση εγκατάλειψης: 80mV@ IOUT=100mA, VOUT=3.0V
Πεδίο τάσης λειτουργίας: 1.6V ~ 6.0V
Περιοχή τάσης εξόδου: 0,80V ~ 5,00V (0,05V αυξήσεις)
Ακριβότητα: +2% (VOUT >1,50V) (Standard)
+30mV (VOUT ̇ 1,45V) (Standard)
+1% (VOUT > 2,00V) (υψηλή ακρίβεια)
+20mV (VOUT ̇ 1,95V) (υψηλή ακρίβεια)

Μικρή κατανάλωση ισχύος: 25μA (TYP.)
ρεύμα αναμονής: μικρότερο από 0,1 μA
Υψηλή απόρριψη κυματισμού: 70dB @ 1kHz
Λειτουργία CE: CE Active High
ρεύμα αναμονής κάτω από 0,1 μA
CL Αυτοαποδέσμευση υψηλής ταχύτητας
(XC6221B/D)
Πίνακα CE εσωτερικά αποσυρμένο
(XC6221C/D)
Δυνατότητα ESR χαμηλή: κεραμικός πυκνωτής 1,0 μF
Μικρός θόρυβος εξόδου
Θερμοκρασία περιβάλλοντος λειτουργίας: -40 °C ~ +85 °C
Πακέτα: USP-4, SOT-25, SSOT-24 USPN-4
Φιλικό προς το περιβάλλον: Συμμόρφωση με την οδηγία RoHS της ΕΕ, απαλλαγμένο από Pb

■ Εφαρμογές

● Κινητό τηλέφωνο
● Ασύρματα τηλέφωνα
● Ασύρματες συσκευές επικοινωνίας
● Φορητά παιχνίδια
● Κάμερες, βιντεοκάμερες
● Μεταφορτωτές συσκευές AV
● ΠΡΑ
