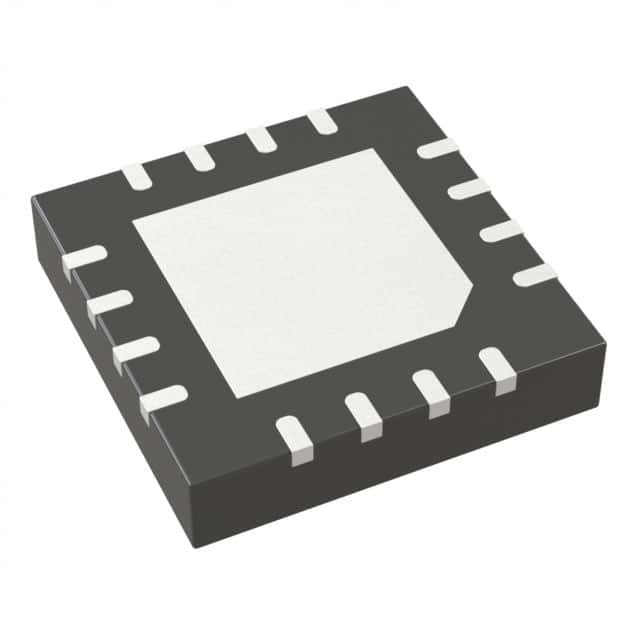

ADP1753ACPZ-R7 IC REG LIN POS ADJ 800MA 16LFCSP Αναλογικές συσκευές Inc.

Γενική περιγραφή

Οι ADP1752/ADP1753 είναι CMOS γραμμικοί ρυθμιστές χαμηλής πτώσης (LDO) που λειτουργούν από 1,6 V έως 3,6 V και παρέχουν μέχρι 800 mA ρεύματος εξόδου.Αυτά τα χαμηλά LDO VIN/VOUT είναι ιδανικά για ρύθμιση των γεωμετριών FPGA νανομέτρου που λειτουργούν από 2.5 V έως 1,8 V σιδηρόδρομοι I/O και για την τροφοδοσία πυρήνα τάσεις έως 0,75 V. Χρησιμοποιώντας μια προηγμένη ιδιόκτητη αρχιτεκτονική, παρέχουν υψηλό δείκτη απόρριψης τροφοδοσίας ισχύος (PSRR) και χαμηλό θόρυβο,και να επιτύχει εξαιρετική γραμμή και φορτίο μεταβατική απόκριση με μόνο ένα μικρό 4Κονδαντιστή εξόδου από κεραμικό 0,7 μF.

Ειδικά χαρακτηριστικά

Μέγιστο ρεύμα εξόδου: 0,8 A
Περιοχή τάσης εισόδου: 1,6 V έως 3,6 V
Μικρό ρεύμα διακοπής: < 2 μA
Πολύ χαμηλή τάση εγκατάλειψης: 70 mV @ 0,8 A φορτίο
Αρχική ακρίβεια: ± 1%
Ακρίβεια σε σχέση με την γραμμή, το φορτίο και τη θερμοκρασία: ± 2%
7 επιλογές σταθερής τάσης εξόδου με μαλακή εκκίνηση 0,75 V έως 2,5 V (ADP1752)
Δικαίωμα ρυθμιζόμενης τάσης εξόδου με μαλακή εκκίνηση 0,75 V έως 3,3 V (ADP1753)
Υψηλό PSRR 65 dB @ 1 kHz 65 dB @ 10 kHz 54 dB @ 100 kHz
23 μV rms σε ισχύ εξόδου 0,75 V
Σταθερό με μικρό κεραμικό πυκνωτή εξόδου 4,7 μF
Εξαιρετική ανταπόκριση φορτίου και διαρκούς απόδοσης γραμμής
Προστασία από το όριο ρεύματος και τη θερμική υπερφόρτωση
Δείκτης καλής ισχύος
Ενεργοποίηση με έλεγχο λογικής
Προστασία αντίστροφου ρεύματος

Εφαρμογές

Υπολογιστές διακομιστών
Συστατικά μνήμης
Εξοπλισμός τηλεπικοινωνιών
Εξοπλισμός δικτύου
Προμήθειες DSP/FPGA/μικροεπεξεργαστή
Εξοπλισμός οργάνωσης/συστήματα απόκτησης δεδομένων
