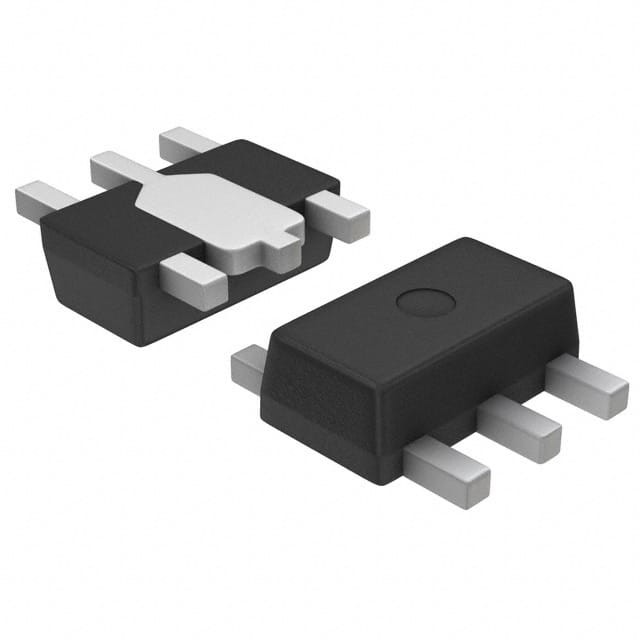

NCP694D08HT1G IC REG LINEAR 0.8V 1A SOT89-5 σε ημι

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
Διαμόρφωση εξόδου | Θετικός | Τύπος εξόδου | Σταθερός |
---|---|---|---|
Αριθμός Ρυθμιστικών Αρχών | 1 | Τάση - που εισάγεται (Max) | 6V |
Τάση - παραγωγή (ελάχιστη/σταθερή) | 0.8V | Τάση - παραγωγή (Max) | - |
Πτώση τάσης (Μέγ.) | 0.72V @ 1A (τύπος) | Τρέχων - παραγωγή | 1A |
Τρέχων - ήρεμος (δείκτης νοημοσύνης) | 100 μΑ | Τρέχων - ανεφοδιασμός (Max) | - |
PSRR | 70 dB (1kHz) | Χαρακτηριστικά γνωρίσματα ελέγχου | Επιτρέψτε |
Χαρακτηριστικά γνωρίσματα προστασίας | Πέρα από το ρεύμα, πέρα από τη θερμοκρασία | Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
Τύπος στερέωσης | Επεξεργασία επιφανείας | Πακέτο / Κουτί | ΣΟΤ-89-5/6 |
Πακέτο συσκευής του προμηθευτή | Μέθυσος-89-5 | ||
Επισημαίνω | Τσιπ PMIC,ΟΛΟΚΛΗΡΩΜΈΝΟ ΚΎΚΛΩΜΑ PMIC,Διοικητικά ολοκληρωμένα κυκλώματα δύναμης |
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
Part Number | Description | |
---|---|---|
NCP694D08HT1G | IC REG LINEAR 0.8V 1A SOT89-5 | |
NCP694D10HT1G | IC REG LINEAR 1V 1A SOT89-5 | |
NCP694D12HT1G | IC REG LINEAR 1.2V 1A SOT89-5 | |
NCP694D25HT1G | IC REG LINEAR 2.5V 1A SOT89-5 | |
NCP694D33HT1G | IC REG LINEAR 3.3V 1A SOT89-5 | |
NCP694DADJHT1G | IC REG LINEAR POS ADJ 1A SOT89-5 | |
NCP694H08HT1G | IC REG LINEAR 0.8V 1A SOT89-5 | |
NCP694H10HT1G | IC REG LINEAR 1V 1A SOT89-5 | |
NCP694H12HT1G | IC REG LINEAR 1.2V 1A SOT89-5 | |
NCP694H25HT1G | IC REG LINEAR 2.5V 1A SOT89-5 | |
NCP694H33HT1G | IC REG LINEAR 3.3V 1A SOT89-5 | |
NCP694HADJHT1G | IC REG LINEAR POS ADJ 1A SOT89-5 | |
NCP4640H020T1G | IC REG LINEAR 2V 50MA SOT89-5 | |
NCP4640H030T1G | IC REG LINEAR 3V 50MA SOT89-5 | |
NCP4640H033T1G | IC REG LINEAR 3.3V 50MA SOT89-5 | |
NCP4640H080T1G | IC REG LINEAR 8V 50MA SOT89-5 | |
NCP4640H120T1G | IC REG LINEAR 12V 50MA SOT89-5 | |
NCP4641H030T1G | IC REG LINEAR 3V 120MA SOT89-5 | |
NCP4641H050T1G | IC REG LINEAR 5V 150MA SOT89-5 | |
NCP4641H080T1G | IC REG LINEAR 8V 150MA SOT89-5 | |
NCP4687DH12T1G | IC REG LINEAR 1.2V 500MA SOT89-5 | |
NCP4687DH15T1G | IC REG LINEAR 1.5V 500MA SOT89-5 | |
NCP4687DH18T1G | IC REG LINEAR 1.8V 500MA SOT89-5 | |
NCP4687DH25T1G | IC REG LINEAR 2.5V 500MA SOT89-5 | |
NCP4687DH33T1G | IC REG LINEAR 3.3V 500MA SOT89-5 | |
NCP4641H033T1G | IC REG LINEAR 3.3V 120MA SOT89-5 |
Περιγραφή προϊόντων
Λεπτομέρειες για το προϊόν
1A CMOS ρυθμιστής χαμηλής τάσης εκτόξευσης
The NCP694 series of fixed output super low dropout linear regulators are designed for portable battery powered applications with high output current requirement up to 1 A and −3 mV typical load regulation at 1 AΚάθε συσκευή περιέχει μια μονάδα αναφοράς τάσης, έναν ενισχυτή σφάλματος, ένα τρανζίστορ ισχύος PMOS, αντίστασης για τη ρύθμιση τάσης εξόδου, κύκλους ορίου ρεύματος για υπερστροφή και θερμικό κλείσιμο.Μια κατάσταση αναμονής με εξαιρετικά χαμηλό ρεύμα τροφοδοσίας μπορεί να πραγματοποιηθεί με τη λειτουργία ενεργοποίησης τσιπ.
Η συσκευή στεγάζεται στα πακέτα SOT−89−5 και HSON−6.
Χαρακτηριστικά
• Μέγιστη τάση λειτουργίας 6,0 V• Ελάχιστη τάση εξόδου έως 0,8 V για την σταθερή έκδοση και 1,0 V για τη ρυθμιζόμενη έκδοση
• Κανονισμός φόρτωσης −3 mV σε ρεύμα εξόδου 1 A
• Μικρή αποτυχία
• Ενσωματωμένη λειτουργία αυτόματης εκκένωσης για την έκδοση D
• Κατάσταση αναμονής με χαμηλή κατανάλωση
• Πρόκειται για συσκευές χωρίς Pb−
Τυπικές εφαρμογές
• Όργανα που λειτουργούν με μπαταρία• Χειροκίνητα όργανα
• Καμεραμπότ και κάμερες
• Φορητοί εξοπλισμός επικοινωνίας
Προδιαγραφές
Ειδικότητα | Αξία χαρακτηριστικού |
---|---|
Κατασκευαστής | μεν |
Κατηγορία προϊόντων | Ρυθμιστές γραμμικής τάσης |
Σειρά | - |
Συσκευή | Εναλλακτική συσκευασία |
Πακέτο-Κουτί | SOT-89-5/6 |
Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C |
Τύπος στερέωσης | Επεξεργασία επιφανείας |
Συσκευή του προμηθευτή | SOT-89-5 |
Εισαγωγή τάσης | Μέχρι 6V |
Τρέχων εξόδου | 1Α |
Τεχνική διάταξη | 0.8V |
Τοπολογία ρυθμιστή | Θετική σταθερότητα |
Τυπική πτώση τάσης | 0.72V @ 1A |
Αριθμός ρυθμιστικών αρχών | 1 Ρυθμιστής |
Τρέχουσα-περιορισμός-λεπτομερίδιο | - |
Περιγραφές
Γραμμικός ρυθμιστής τάσης IC θετικός σταθερός 1 έξοδος 0,8V 1A SOT-89-5
Εναλλακτικός ρυθμιστής LDO Pos 0.8V 1A 6-Pin ((5+Tab) SOT-89 T/R
