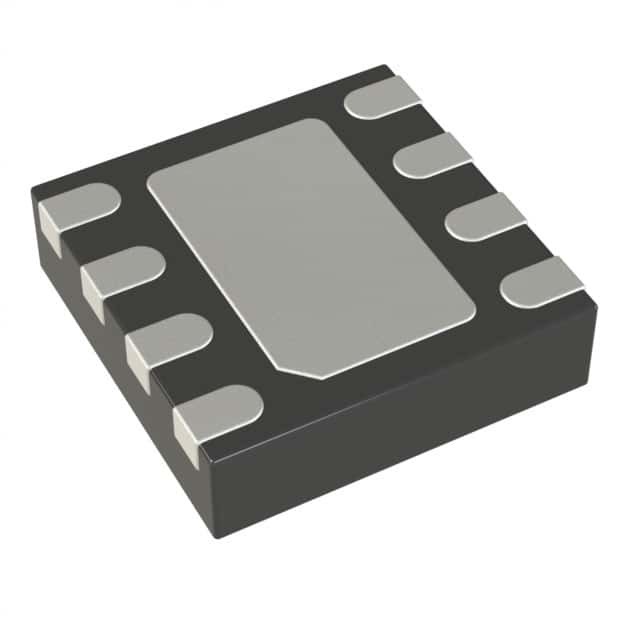

ADP125ACPZ-R7 IC REG LIN POS ADJ 500MA 8LFCSP Αναλογικές συσκευές Inc.

  • ADP125ACPZ-R7 IC REG LIN POS ADJ 500MA 8LFCSP Analog Devices Inc.
Μάρκα Analog Devices Inc.
Αριθμό μοντέλου ADP125ACPZ-R7
Ποσότητα παραγγελίας min 1
Τιμή Based on current price
Συσκευασία λεπτομέρειες Αντιστατική τσάντα & χαρτόνια
Χρόνος παράδοσης 3-5 εργάσιμες ημέρες
Όροι πληρωμής Τ/Τ
Δυνατότητα προσφοράς Σε αποθέματα

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Διαμόρφωση εξόδου Θετικός Τύπος εξόδου Διευθετήσιμος
Αριθμός Ρυθμιστικών Αρχών 1 Τάση - που εισάγεται (Max) 5.5V
Τάση - παραγωγή (ελάχιστη/σταθερή) 0.8V Τάση - παραγωγή (Max) 5V
Πτώση τάσης (Μέγ.) 0,23V @ 500mA Τρέχων - παραγωγή 500mA
Τρέχων - ήρεμος (δείκτης νοημοσύνης) 105 μA Τρέχων - ανεφοδιασμός (Max) 280 μA
PSRR 60dB (10kHz ~ 100kHz) Χαρακτηριστικά γνωρίσματα ελέγχου Επιτρέψτε
Χαρακτηριστικά γνωρίσματα προστασίας Πέρα από το ρεύμα, πέρα από τη θερμοκρασία, κάτω από την ανταπεργία τάσης (UVLO) Θερμοκρασία λειτουργίας -40°C ~ 125°C
Τύπος στερέωσης Επεξεργασία επιφανείας Πακέτο / Κουτί 8-UFDFN εκτεθειμένο μαξιλάρι, CSP
Πακέτο συσκευής του προμηθευτή 8-LFCSP-UD (2x2)
Επισημαίνω

Τσιπ PMIC

,

ΟΛΟΚΛΗΡΩΜΈΝΟ ΚΎΚΛΩΜΑ PMIC

,

Διοικητικά ολοκληρωμένα κυκλώματα δύναμης
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
Part Number Description
ADP125ACPZ-R7 IC REG LIN POS ADJ 500MA 8LFCSP
ADP225ACPZ-R7 IC REG LINEAR POS ADJ 8LFCSP
ADP124ACPZ-2.8-R7 IC REG LINEAR 2.8V 500MA 8LFCSP
ADP222ACPZ-2725-R7 IC REG LINEAR 2.5V/2.7V 8LFCSP
ADP222ACPZ-1218-R7 IC REG LINEAR 1.2V/1.8V 8LFCSP
ADP222ACPZ-3325-R7 IC REG LINEAR 2.5V/3.3V 8LFCSP
ADP124ACPZ-1.8-R7 IC REG LINEAR 1.8V 500MA 8LFCSP
ADP124ACPZ-3.0-R7 IC REG LINEAR 3V 500MA 8LFCSP
ADP222ACPZ-1833-R7 IC REG LINEAR 1.8V/3.3V 8LFCSP
ADP222ACPZ-1233-R7 IC REG LINEAR 1.2V/3.3V 8LFCSP
ADP222ACPZ-1825-R7 IC REG LINEAR 1.8V/2.5V 8LFCSP
ADP124ACPZ-3.3-R7 IC REG LINEAR 3.3V 500MA 8LFCSP
ADP222ACPZ-2818-R7 IC REG LINEAR 1.8V/2.8V 8LFCSP
ADP223ACPZ-R7 IC REG LINEAR POS ADJ 8LFCSP
ADP224ACPZ-2818-R7 IC REG LINEAR 1.8V/2.8V 8LFCSP
ADP124ACPZ-2.9-R7 IC REG LINEAR 2.9V 500MA 8LFCSP
ADP222ACPZ-1228-R7 IC REG LINEAR 1.2V/2.8V 8LFCSP
ADP222ACPZ-1528-R7 IC REG LINEAR 1.5V/2.8V 8LFCSP
ADP222ACPZ-1533-R7 IC REG LINEAR 1.5V/3.3V 8LFCSP
ADP222ACPZ-1815-R7 IC REG LINEAR 1.5V/1.8V 8LFCSP
ADP222ACPZ-1827-R7 IC REG LINEAR 1.8V/2.7V 8LFCSP
ADP222ACPZ-2827-R7 IC REG LINEAR 2.7V/2.8V 8LFCSP
ADP222ACPZ-3328-R7 IC REG LINEAR 2.8V/3.3V 8LFCSP
ADP222ACPZ-3330-R7 IC REG LINEAR 3V/3.3V 8LFCSP
Αφήστε ένα μήνυμα
Part Number Description
Περιγραφή προϊόντων

Λεπτομέρειες για το προϊόν

Γενική περιγραφή

Οι ADP124/ADP125 είναι γραμμικοί ρυθμιστές χαμηλού ακινητοποιημένου ρεύματος, χαμηλής απόρριψης.Η χαμηλή τάση εγκατάλειψης 130 mV σε φορτίο 500 mA βελτιώνει την απόδοση και επιτρέπει τη λειτουργία σε ευρύ φάσμα τάσης εισόδου.

Ειδικά χαρακτηριστικά

Πεδίο τροφοδοσίας τάσης εισόδου: 2,3 V έως 5,5 V
Μέγιστο ρεύμα εξόδου 500 mA
Τύποι σταθερής και ρυθμιζόμενης τάσης εξόδου
1% αρχική ακρίβεια
Μέχρι 31 επιλογές σταθερής τάσης εξόδου από 1,75 V έως 3,3 V
Διάστημα ρυθμιζόμενης τάσης εξόδου από 0,8 V έως 5,0 V
Πολύ χαμηλή τάση εγκατάλειψης: 130 mV
Χαμηλό ρεύμα ακινησίας: 45 μA
Μικρό ρεύμα διακοπής: < 1 μA
Εξαιρετική απόδοση PSRR: 60 dB σε 100 kHz
Εξαιρετική μεταβατική ανταπόκριση φορτίου/γραμμής
Βελτιστοποιημένο για μικρούς κεραμικούς πυκνωτές 1,0 μF
Περιορισμός ρεύματος και προστασία από θερμική υπερφόρτωση
Λογική ελεγχόμενη ενεργοποίηση
Συμπληρωματικές συσκευές MSOP και LFCSP με εκτεθειμένη βίδα 8 μολύβδου

Εφαρμογές

Ψηφιακές κάμερες και συσκευές ήχου
Φορητός εξοπλισμός και εξοπλισμός που λειτουργεί με μπαταρίες
Μετρητές αυτόματης ανάγνωσης μετρητών (AMR)
Μονάδες διαχείρισης GPS και τοποθεσίας
Ιατρικά όργανα
Δύναμη σημείου φόρτωσης

Προδιαγραφές

Ειδικότητα Αξία χαρακτηριστικού
Κατασκευαστής Αναλογικές συσκευές
Κατηγορία προϊόντων Ρυθμιστές γραμμικής τάσης
Σειρά ADP125
Συσκευή Εναλλακτική συσκευασία
Στυλ εγκατάστασης Επενδύσεις
Πακέτο-Κουτί 8-UFDFN εκτεθειμένη πλακέτα, CSP
Θερμοκρασία λειτουργίας -40°C ~ 125°C
Τύπος στερέωσης Επεξεργασία επιφανείας
Συσκευή του προμηθευτή 8-LFCSP-UD (2x2)
Εισαγωγή τάσης 2.3 V ~ 5,5 V
Τρέχων εξόδου 500mA
Τεχνική διάταξη 0.8 V ~ 5 V
Τοπολογία ρυθμιστή Θετική προσαρμογή
Τυπική πτώση τάσης 0.13V @ 500mA
Αριθμός ρυθμιστικών αρχών 1 Ρυθμιστής
Τρέχουσα-περιορισμός-λεπτομερίδιο 550mA
Μέγιστη θερμοκρασία λειτουργίας + 125 C
Περιοχή θερμοκρασίας λειτουργίας - 40 C.
Εισερχόμενη τάση-MAX 5.5 V
Τρέχων εξόδου 500 mA
Εισαγωγική τάση-MIN 2.3 V
Πακέτο-Κουτί Επικαιροποιημένο

Περιγραφές

Γραμμικός ρυθμιστής τάσης IC θετική ρύθμιση 1 έξοδος 0,8 V ~ 5 V 500mA 8-LFCSP-UD (2x2)
Ρυθμιστής LDO Pos 0,8V έως 5V 0,5A 8-pin LFCSP EP T/R
Γραμμικοί ρυθμιστές τάσης 5.5V Εισόδου 500mA CMOS χαμηλής ηρεμίας
