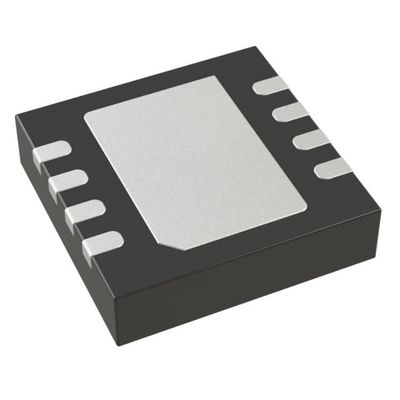

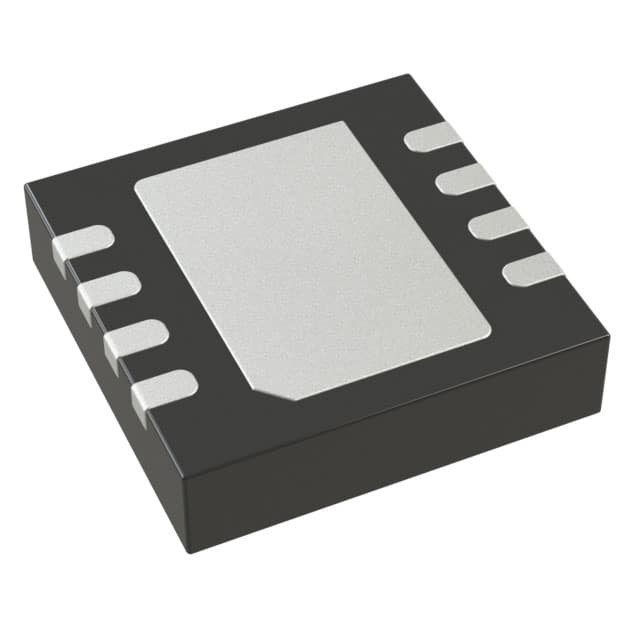

ADP7102ACPZ-R7 IC REG LIN POS ADJ 300MA 8LFCSP Αναλογικές συσκευές Inc.

Γενική περιγραφή

Ο ADP7102 είναι ένας CMOS, γραμμικός ρυθμιστής χαμηλής απόρριψης που λειτουργεί από 3,3 V έως 20 V και παρέχει μέχρι 300 mA ρεύματος εξόδου.Αυτή η υψηλή τάση εισόδου LDO είναι ιδανική για τη ρύθμιση υψηλής απόδοσης αναλογικών και μικτών κυκλωμάτων σήματος που λειτουργούν από 19 V έως 1Χρησιμοποιώντας μια προηγμένη ιδιόκτητη αρχιτεκτονική, παρέχει υψηλή απόρριψη τροφοδοσίας ισχύος, χαμηλό θόρυβο,και επιτυγχάνει εξαιρετική ανταπόκριση μετάβασης γραμμής και φορτίου μόνο με έναν μικρό κεραμικό πυκνωτή εξόδου 1 μF.

Ειδικά χαρακτηριστικά

Περιοχή τάσης εισόδου: 3,3 V έως 20 V
Μέγιστο ισχύ εξόδου: 300 mA
Χαμηλός θόρυβος: 15 μV rms για τις εκδόσεις σταθερής ισχύος
Δυναμικότητα PSRR 60 dB σε 10 kHz, VOUT = 3,3 V
Προστασία αντίστροφου ρεύματος
Χαμηλή τάση εγκατάλειψης: 200 mV με φορτίο 300 mA
Αρχική ακρίβεια: ±0,8%
Ακρίβεια πάνω από την γραμμή, το φορτίο και τη θερμοκρασία: -2%, +1%
Μικρό ακινητό ρεύμα (VIN = 5 V), IGND = 750 μA με 300 mA
φορτίο
Μικρό ρεύμα διακοπής: 40 μA σε VIN = 12 V
Σταθερό με μικρό κεραμικό πυκνωτή εξόδου 1 μF
7 επιλογές σταθερής τάσης εξόδου: 1,5 V, 1,8 V, 2,5 V, 3 V, 3,3 V,
5 V και 9 V
Ρυθμίσιμη ισχύς από 1,22 V έως VIN
Περιορισμός ισχύος αναδιπλούμενου ρεύματος και προστασία από θερμική υπερφόρτωση
Προγραμματισμένη από τον χρήστη ακρίβεια UVLO/ενεργοποιημένη
Δείκτης καλής ισχύος
Συσκευές LFCSP 8 μολύβδου και SOIC 8 μολύβδου

Εφαρμογές

Κανονισμός για εφαρμογές ευαίσθητες στον θόρυβο: ADC, DAC
κυκλώματα, ενισχυτές ακριβείας, ταλαντωτές υψηλής συχνότητας,
ρολόγια και PLL
Επικοινωνίες και υποδομές
Ιατρική και υγειονομική περίθαλψη
Βιομηχανία και οργάνωση
