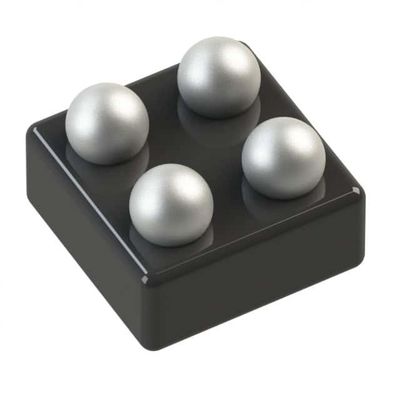

ADP151ACBZ-2.5-R7 IC REG LINEAR 2.5V 200MA 4WLCSP Αναλογικές συσκευές Inc.

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
Διαμόρφωση εξόδου | Θετικός | Τύπος εξόδου | Σταθερός |
---|---|---|---|
Αριθμός Ρυθμιστικών Αρχών | 1 | Τάση - που εισάγεται (Max) | 5.5V |
Τάση - παραγωγή (ελάχιστη/σταθερή) | 2.5V | Τάση - παραγωγή (Max) | - |
Πτώση τάσης (Μέγ.) | 0.2V @ 200mA | ρεύμα - έξοδος | 200mA |
Τρέχων - ήρεμος (δείκτης νοημοσύνης) | 20 µA | Τρέχων - ανεφοδιασμός (Max) | 350 μΑ |
PSRR | - | Χαρακτηριστικά γνωρίσματα ελέγχου | Επιτρέψτε |
Χαρακτηριστικά γνωρίσματα προστασίας | Πέρα από το ρεύμα, πέρα από τη θερμοκρασία, κάτω από την ανταπεργία τάσης (UVLO) | Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
Τύπος στερέωσης | Επεξεργασία επιφανείας | Πακέτο / Κουτί | 4-WFBGA, WLCSP |
Πακέτο συσκευής του προμηθευτή | 4-WLCSP (0,76x0,76) | ||
Επισημαίνω | Τσιπ PMIC,ΟΛΟΚΛΗΡΩΜΈΝΟ ΚΎΚΛΩΜΑ PMIC,Διοικητικά ολοκληρωμένα κυκλώματα δύναμης |
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
Part Number | Description | |
---|---|---|
ADP151ACBZ-2.5-R7 | IC REG LINEAR 2.5V 200MA 4WLCSP | |
ADP151ACBZ-3.3-R7 | IC REG LINEAR 3.3V 200MA 4WLCSP | |
ADP150ACBZ-1.8-R7 | IC REG LINEAR 1.8V 150MA 4WLCSP | |
ADP150ACBZ-3.3-R7 | IC REG LINEAR 3.3V 150MA 4WLCSP | |
ADP151ACBZ-2.8-R7 | IC REG LINEAR 2.8V 200MA 4WLCSP | |
ADP150ACBZ-3.0-R7 | IC REG LINEAR 3V 150MA 4WLCSP | |
ADP151ACBZ-3.0-R7 | IC REG LINEAR 3V 200MA 4WLCSP | |
ADP151ACBZ-1.8-R7 | IC REG LINEAR 1.8V 200MA 4WLCSP | |
ADP151ACBZ-2.85-R7 | IC REG LINEAR 2.85V 200MA 4WLCSP | |
ADP151ACBZ-1.2-R7 | IC REG LINEAR 1.2V 200MA 4WLCSP | |
ADP150ACBZ-2.85R7 | IC REG LINEAR 2.85V 150MA 4WLCSP | |
ADP151ACBZ-1.5-R7 | IC REG LINEAR 1.5V 200MA 4WLCSP | |
ADP151ACBZ-2.1-R7 | IC REG LINEAR 2.1V 200MA 4WLCSP | |
ADP150ACBZ-2.5-R7 | IC REG LINEAR 2.5V 150MA 4WLCSP | |
ADP151ACBZ-1.1-R7 | IC REG LINEAR 1.1V 200MA 4WLCSP | |
ADP150ACBZ-2.6-R7 | IC REG LINEAR 2.6V 150MA 4WLCSP | |
ADP150WACBZ-3.3-R7 | 150MA LDO 3.3 VOUT | |
ADP150ACBZ-2.8-R7 | IC REG LINEAR 2.8V 150MA 4WLCSP | |
ADP151ACBZ-2.75-R7 | IC REG LINEAR 2.75V 200MA 4WLCSP | |
ADP150ACBZ-2.75R7 | IC REG LINEAR 2.75V 150MA 4WLCSP | |
ADP151ACBZ-2.6-R7 | IC REG LINEAR 2.6V 200MA 4WLCSP | |
ADP150WACBZ-3.0-R7 | 150MA LDO 3.0VOUT |
Περιγραφή προϊόντων
Λεπτομέρειες για το προϊόν
Γενική περιγραφή
Ο ADP151 είναι ένας γραμμικός ρυθμιστής με εξαιρετικά χαμηλό θόρυβο, χαμηλή πτώση, που λειτουργεί από 2,2 V έως 5,5 V και παρέχει μέχρι 200 mA ρεύματος εξόδου.Η χαμηλή τάση εγκατάλειψης 140 mV σε φορτίο 200 mA βελτιώνει την απόδοση και επιτρέπει τη λειτουργία σε ευρύ φάσμα τάσης εισόδου.
Ειδικά χαρακτηριστικά
Υπερχαμηλός θόρυβος: 9 μV rmsΔεν απαιτείται πυκνωτής παράκαμψης θορύβου
Σταθερό με κεραμικούς πυκνωτές εισόδου και εξόδου 1 μF
Μέγιστο ισχύ εξόδου: 200 mA
Πεδίο τάσης εισόδου: 2,2 V έως 5,5 V
Μικρό ακινητό ρεύμα IGND = 10 μA με 0 φορτίο IGND = 265 μA με 200 mA φορτίο
Μικρό ρεύμα διακοπής: < 1 μA
Χαμηλή τάση εγκατάλειψης: 140 mV σε φορτίο 200 mA
Αρχική ακρίβεια: ± 1%
Ακρίβεια πάνω από την γραμμή, το φορτίο και τη θερμοκρασία: ±2,5%
16 επιλογές σταθερής τάσης εξόδου: 1,1 V έως 3,3 V
Απόδοση PSRR 70 dB σε 10 kHz
Περιορισμός ρεύματος και προστασία από θερμική υπερφόρτωση
Λογική ελεγχόμενη ενεργοποίηση
Εσωτερική αντίσταση ανάσυρσης στην είσοδο EN
Πακέτο TSOT 5 μορίων
4 σφαίρες, 0,4mm WLCSP
Εφαρμογές
Ηλεκτρικές πηγές ρεύματος RF, VCO και PLLΤεχνικές συσκευές
Ψηφιακές κάμερες και συσκευές ήχου
Φορητός εξοπλισμός και εξοπλισμός που λειτουργεί με μπαταρίες
Κανονισμός μετά τη μεταφορά συνεχούς ρεύματος σε συνεχές ρεύμα
Μεταφορτωτές ιατρικές συσκευές
Προδιαγραφές
Ειδικότητα | Αξία χαρακτηριστικού |
---|---|
Κατασκευαστής | Αναλογικές συσκευές |
Κατηγορία προϊόντων | Ρυθμιστές γραμμικής τάσης |
Σειρά | ADP151 |
Συσκευή | Εναλλακτική συσκευασία |
Μονάδα βάρους | 0.002413 ουγγιές |
Στυλ εγκατάστασης | Επενδύσεις |
Πακέτο-Κουτί | 4-WFBGA, WLCSP |
Θερμοκρασία λειτουργίας | -40°C ~ 125°C |
Τύπος στερέωσης | Επεξεργασία επιφανείας |
Συσκευή του προμηθευτή | 4-WLCSP (0,76x0,76) |
Εισαγωγή τάσης | Μέχρι 5,5V |
Τρέχων εξόδου | 200mA |
Τεχνική διάταξη | 2.5V |
Τοπολογία ρυθμιστή | Θετική σταθερότητα |
Τυπική πτώση τάσης | 0.135V @ 200mA |
Αριθμός ρυθμιστικών αρχών | 1 Ρυθμιστής |
Τρέχουσα-περιορισμός-λεπτομερίδιο | 220mA |
Μέγιστη θερμοκρασία λειτουργίας | + 125 C |
Περιοχή θερμοκρασίας λειτουργίας | - 40 C. |
Εισερχόμενη τάση-MAX | 5.5 V |
Τρέχων εξόδου | 200 mA |
Εισαγωγική τάση-MIN | 2.2 V |
Πακέτο-Κουτί | WLCSP-4 |
Περιγραφές
Γραμμικός ρυθμιστής τάσης IC θετικός σταθερός 1 έξοδος 2.5V 200mA 4-WLCSP (0.76x0.76)
