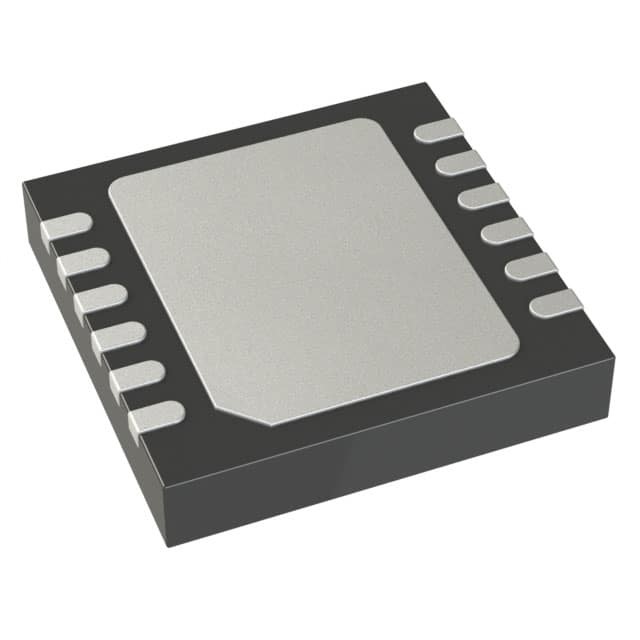

LT3083EDF#TRPBF IC REG LINEAR POS ADJ 3A 12DFN Αναλογικές συσκευές Inc.

Περιγραφή

Το LT®3083 είναι ένας γραμμικός ρυθμιστής χαμηλής απόρριψης 3A που μπορεί να παράλληλο να αυξήσει το ρεύμα εξόδου ή να εξαπλώσει θερμότητα σε πλαίσια που είναι τοποθετημένα στην επιφάνεια.Σχεδιασμένο ως πηγή ρεύματος ακριβείας και ελεγκτής τάσης, αυτός ο νέος ρυθμιστής χρησιμοποιείται σε πολλές εφαρμογές που απαιτούν υψηλό ρεύμα, προσαρμογή στο μηδέν και χωρίς απορροφητήρα θερμότητας.Η συσκευή βγάζει επίσης έξω τον συλλέκτη του τρανζίστορα διαβίβασης για να επιτρέψει τη λειτουργία χαμηλής απόρριψης έως και 310mV όταν χρησιμοποιείται με πολλαπλές τροφοδοσίες.

Ειδικά χαρακτηριστικά

■ Οι εξόδοι μπορούν να παράλληλο λειτουργούν για υψηλότερο ρεύμα και
Διανομή θερμότητας
■ ρεύμα εξόδου: 3A
■ Προγράμματα μονοαντίστασης
■ 50μA Διορθωτικό ρεύμα πιν: 1% αρχική ακρίβεια
■ Έξοδος Ρυθμίζεται σε 0V
■ Μικρός θόρυβος εξόδου: 40μVRMS (10Hz έως 100kHz)
■ Ευρύ φάσμα τάσης εισόδου: 1,2V έως 23V
(DD-Pak και TO-220 πακέτα)
■ Χαμηλή τάση εγκατάλειψης: 310mV
■ ρύθμιση φορτίου < 1mV
■ < 0,001%/V Κανονισμός γραμμής
■ Ελάχιστο ρεύμα φορτίου: 1mA
■ Σταθερό με κεραμικό πυκνωτή τουλάχιστον 10μF
■ Περιορισμός ρεύματος σε περίπτωση αναδιπλώσεως και υπερθερματισμού
Προστασία
■ Διατίθεται σε 16-Lead TSSOP, 12-Lead 4 mm × 4 mm
DFN, 5-Lead TO-220 και 5-Lead επιφανειακή τοποθέτηση
Συσκευές DD-PAK

Εφαρμογές

■ Υψηλό ρεύμα σε όλες τις επιφάνειες
■ Γραμμικός ρυθμιστής υψηλής αποτελεσματικότητας
■ Ταχυδρομικός ρυθμιστής για την αλλαγή τροφοδοσίας
■ Χαμηλά τμήματα μετρούν μεταβλητή παροχή τάσης
■ Ηλεκτρικές πηγές χαμηλής τάσης
