NX1117CADJZ,115 IC REG LINEAR POS ADJ 1A SC73 N✖P USA Inc.

Γενική περιγραφή

Τα NX1117C/NX1117CE είναι δύο σειρές ρυθμιστών θετικής τάσης χαμηλής πτώσης με ισχύ ισχύος 1 A.Οι δύο σειρές περιλαμβάνουν 18 εκδόσεις σταθερής τάσης εξόδου και δύο εκδόσεις ρυθμιζόμενης τάσης εξόδουΗ σειρά NX1117C προσφέρει ακρίβεια τάσης εξόδου ±1 % και η σειρά NX1117CE ±1,25%.
Οι ρυθμιστές διαθέτουν περιορισμό ρεύματος εξόδου, έλεγχο ασφαλούς ζώνης λειτουργίας (SOA) και θερμική διακοπή λειτουργίας.

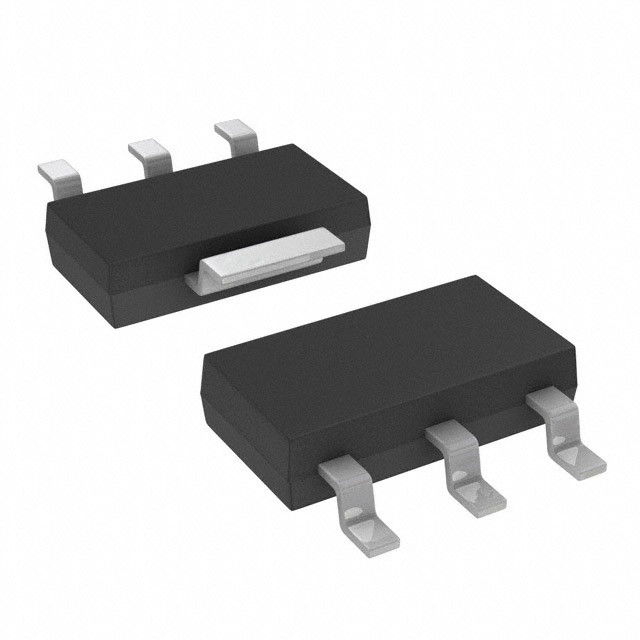

Η σειρά NX1117C/NX1117CE στεγάζεται σε πλαστική συσκευασία μεσαίας ισχύος SOT223 (SC-73) Surface-Mounted Device (SMD).

Χαρακτηριστικά και οφέλη

■ Μέγιστο ρεύμα εξόδου 1 A
■ Ελέγχος SOA
■ Ευρύ φάσμα λειτουργίας έως είσοδο 20 V
■ Θερμική απενεργοποίηση
■ ακρίβεια τάσης εξόδου ±1 % ή ±1,25 %
■ Καμία απαίτηση ελάχιστου φορτίου για τις εκδόσεις σταθερής τάσης εξόδου
■ Περιορισμός ρεύματος εξόδου
■ Περιοχή θερμοκρασίας -40°C έως 125°C

Εφαρμογές

■ Ρυθμιστικός σταθμός για τη μετάβαση μετατροπέα συνεχούς ρεύματος σε συνεχές ρεύμα
■ Λεχνικοί ρυθμιστές υψηλής απόδοσης
■ Φορτιστή μπαταριών
■ Συσκευές USB
■ Ελεγκτές σκληρού δίσκου
■ Τοποθεσία φόρτωσης καταναλωτικών και βιομηχανικών συσκευών
