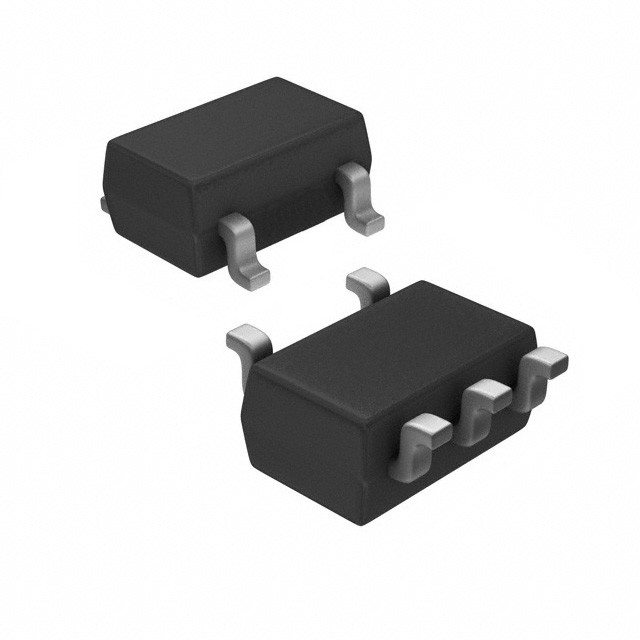

S-8353A55MC-IROT2U IC REG BOOST 5.5V 300MA SOT23-5 ABLIC Inc.

ΣΤΕΠ-ΑΠ, ΥΠΕΡΙΜΑΛΟ ΠΑΚΕΣΙΚΟ, ΡΕΓΓΟΛΑΤΟΡΙΣΜΟΣ ΕΠΙΚΑΜΑΤΗΣΗΣ ΠΡΟΥΜ / ΠΡΟΥΜ

Η σειρά S-8363 είναι ένας ρυθμιστής διακόπτη CMOS που αποτελείται από πηγή τάσης αναφοράς, κύκλωμα ταλαντώσεων, ενισχυτή σφάλματος, κύκλωμα αντιστάθμισης φάσης, κύκλωμα ορίου ρεύματος,και ένα κύκλωμα εκκίνησης.

Λόγω της λειτουργίας του ελέγχου διακόπτη PWM / PFM, οι παλμοί παραλείπονται κατά τη λειτουργία ελαφρού φορτίου και η σειρά S-8363 αποτρέπει τη μείωση της απόδοσης που προκαλείται από το ρεύμα λειτουργίας των IC.

Χαρακτηριστικά

• Χαμηλή τάση λειτουργίας: εγγυημένη εκκίνηση από 0,9 V (IOUT = 1 mA)
• Συχνότητα ταλάντευσης: 1,2 MHz
• Πεδίο τάσης εισόδου: 0,9 V έως 4,5 V
• ρεύμα εξόδου: 300 mA (VIN = 1,8 V, VOUT = 3,3 V)
• Πρόταση αναφοράς: 0,6 V±2,5%
• Αποδοτικότητα: 85%
• Λειτουργία μαλακής εκκίνησης: 1,2 ms τυπικά.
• Χαμηλή κατανάλωση ρεύματος: κατά την απενεργοποίηση, 95 μA typ.
• Αναλογία εργασίας: PWM / PFM διακόπτης ελέγχου μέγιστο.88%
• Λειτουργία απενεργοποίησης: Η κατανάλωση ρεύματος κατά την απενεργοποίηση είναι 3,0 μA μέγιστη.
• Κύκλωμα ορίου ρεύματος: περιορίζει τη μέγιστη τιμή ρεύματος του επαγωγού
• Δύναμη MOS FET ON αντίσταση: 0,25 Ω typ.
• Λειτουργία εκκίνησης: Λειτουργία με σταθερό παλμό σε τάση VOUT 1,4 V ή μικρότερη
• Χωρίς μόλυβδο, Sn 100%, χωρίς αλογόνες*1

Εφαρμογές

• MP3 players, ψηφιακοί ακουστικά players
• Ψηφιακές κάμερες, GPS, ασύρματο δέκτη
• Φορητές συσκευές
