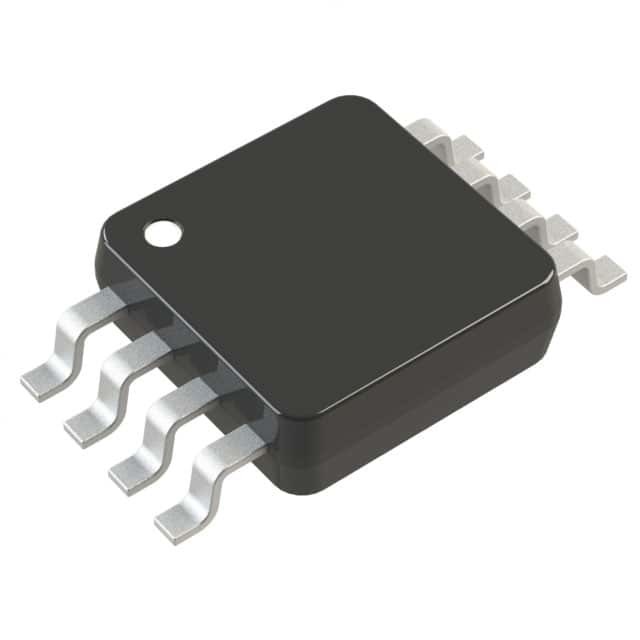

LTC1550LCMS8#TRPBF IC REG CHARG PUMP ADJ 20MA 8MSOP Αναλογικές συσκευές Inc.

Περιγραφή

Τα LTC®1550L/LTC1551L είναι μετατροπείς τάσης αντλίας φόρτισης με διακόπτη πυκνωτή που περιλαμβάνουν εσωτερικούς ρυθμιστές γραμμικών σταθμών για την ελαχιστοποίηση των κυμάτων εξόδου.Οι εκδόσεις σταθερής τάσης εξόδου LTC1550L περιλαμβάνουνΤο LTC1550L είναι επίσης διαθέσιμο σε έκδοση ρυθμιζόμενης τάσης εξόδου.Τα LTC1550L/LTC1551L είναι ιδανικά για χρήση ως γεννήτριες τάσης παρεκκλίσεων για τα FET μεταβιβαστή GaAs σε φορητές εφαρμογές ραδιοφωνίας και κινητής τηλεφωνίας.

Ειδικά χαρακτηριστικά

■ Ρυθμισμένη αρνητική τάση από μία ενιαία θετική παροχή
■ Χαμηλή απόδοση κυματισμού: Λιγότερη από 1mVP-P
■ Συχνότητα αντλίας υψηλής φόρτισης: 900 kHz
■ Μικροί συμπυκνωτές αντλίας φόρτισης: 0.1μF
■ Απαιτεί μόνο τέσσερις εξωτερικούς συμπυκνωτές
■ Σταθερή ¥4.1V, ¥2.5V, ¥2V ή ρυθμιζόμενη έξοδος
■ Η λειτουργία διακοπής μειώνει την παροχή ρεύματος σε < 1μA
■ Υψηλό ρεύμα εξόδου: έως 20mA (ανάλογα με το εύρος VCC έως VOUT)
■ Κανονισμός παραγωγής: 2,5% σε γραμμή, φορτίο και θερμοκρασία
■ Διαθέσιμα σε 8-Lead MSOP, 8-Lead Narrow SO και 16-Lead Narrow SSOP

Εφαρμογές

■ Γεννήτριες προκαταλήψεων GaAs FET
■ Αρνητικές γεννήτριες προσφοράς
■ Συστήματα που λειτουργούν με μπαταρίες
■ Εφαρμογές ενιαίας προμήθειας
