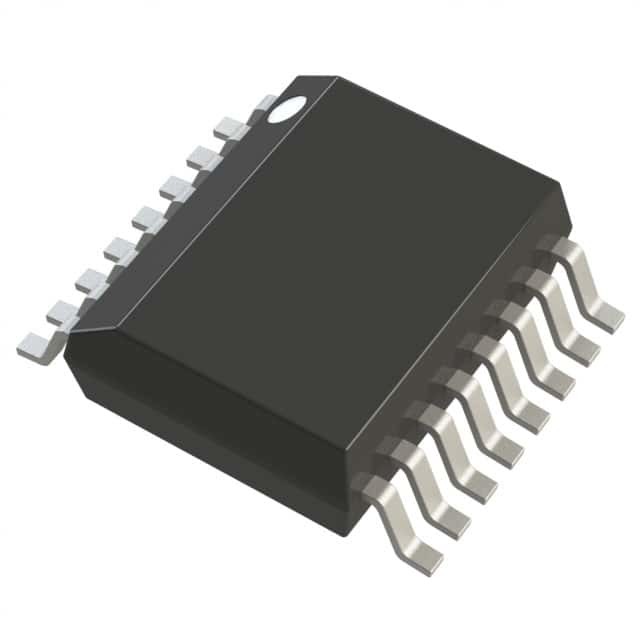

MAX1672EEE+ IC REG BUCK BST ADJ/PROG 16QSOP Analog Devices Inc./Maxim Integrated
| Μάρκα | Analog Devices Inc./Maxim Integrated |
|---|---|
| Αριθμό μοντέλου | MAX1672EEE+ |
| Ποσότητα παραγγελίας min | 1 |
| Τιμή | Based on current price |
| Συσκευασία λεπτομέρειες | Αντιστατική τσάντα & χαρτόνια |
| Χρόνος παράδοσης | 3-5 εργάσιμες ημέρες |
| Όροι πληρωμής | Τ/Τ |
| Δυνατότητα προσφοράς | Σε αποθέματα |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Λειτουργία | Επιταχύνω/βήμα - κάτω | Διαμόρφωση εξόδου | Θετικό |
|---|---|---|---|
| Τοπολογία | Buck, ώθηση | Τύπος εξόδου | Διευθετήσιμος (προγραμματίσημος) |
| Αριθμός αποτελεσμάτων | 1 | Τάση - που εισάγεται (λ.) | 1.8V |
| Τεχνική μέθοδος | 11V | Η τάση - έξοδος (min/fixed) | 1.25V (3,3V, 5,5V) |
| Τεχνική μέθοδος | 5.5V | ρεύμα - έξοδος | 300mA |
| Συχνότητα - μετατροπή | - | Σύγχρονος διορθωτής | - Όχι, όχι. |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) | Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 16-SSOP (πλάτος 0,154», 3.90mm) | Πακέτο συσκευής του προμηθευτή | 16-QSOP |
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
| Part Number | Description | |
|---|---|---|
| MAX1672EEE+ | IC REG BUCK BST ADJ/PROG 16QSOP | |
| MAX1705EEE+ | IC REG BOOST ADJ 1A 16QSOP | |
| MAX1708EEE+ | IC REG BST ADJ/PROG 4.5A 16QSOP | |
| MAX1830EEE+ | IC REG BUCK ADJ/PROG 3A 16QSOP | |
| MAX1831EEE+ | IC REG BUCK ADJ/PROG 3A 16QSOP | |
| MAX864EEE+T | IC REG CHARGE PUMP INV 16QSOP | |
| MAX864EEE+ | IC REG CHARGE PUMP INV 16QSOP | |
| MAX686EEE+ | IC REG BOOST ADJ 600MA 16QSOP | |
| MAX1763EEE+ | IC REG BOOST ADJ/3.3V 2A 16QSOP | |
| MAX685EEE+ | IC REG BOOST ADJ 440MA DL 16QSOP | |
| MAX1684EEE+ | IC REG BUCK ADJ/3.3V 1A 16QSOP | |
| MAX1685EEE+ | IC REG BUCK ADJ/3.3V 1A 16QSOP | |
| MAX1842EEE+ | IC REG BUCK ADJ/PROG 1A 16QSOP | |
| MAX1706EEE+ | IC REG BOOST ADJ 550MA 16QSOP | |
| MAX1742EEE+ | IC REG BUCK ADJ/PROG 1A 16QSOP | |
| MAX1672EEE+T | IC REG BUCK BST ADJ/PROG 16QSOP | |
| MAX8505EEE+T | IC REG BUCK ADJUSTABLE 3A 16QSOP | |
| MAX1677EEE+ | IC REG BOOST ADJ/3.3V DL 16QSOP | |
| MAX1972EEE+ | IC REG BUCK ADJ/PROG DL 16QSOP | |
| MAX1971EEE+ | IC REG BUCK ADJ/PROG DL 16QSOP | |
| MAX618EEE+T | IC REG BOOST ADJ 1.4A 16QSOP | |
| MAX618EEE+ | IC REG BOOST ADJ 1.4A 16QSOP | |
| MAX1970EEE+ | IC REG BUCK ADJ/PROG DL 16QSOP | |
| MAX1701EEE+ | IC REG BOOST ADJ 1.1A 16QSOP | |
| MAX8505EEE+ | IC REG BUCK ADJUSTABLE 3A 16QSOP | |
| MAX1685EEE+T | IC REG BUCK ADJ/3.3V 1A 16QSOP | |
| MAX1705EEE+T | IC REG BOOST ADJ 1A 16QSOP | |
| MAX1708EEE+T | IC REG BST ADJ/PROG 4.5A 16QSOP | |
| MAX16975BAEE/V+T | IC REG BUCK ADJ/5V 1.2A 16QSOP | |
| MAX16975BAEE/V+ | IC REG BUCK ADJ/5V 1.2A 16QSOP | |
| MAX1700EEE+T | IC REG BOOST ADJ 1.1A 16QSOP | |
| MAX1706EEE+T | IC REG BOOST ADJ 550MA 16QSOP | |
| MAX1701EEE+T | IC REG BOOST ADJ 1.1A 16QSOP | |
| MAX1763EEE+T | IC REG BOOST ADJ/3.3V 2A 16QSOP | |
| MAX1700EEE+ | IC REG BOOST ADJ 1.1A 16QSOP | |
| MAX1677EEE+T | IC REG BOOST ADJ/3.3V DL 16QSOP | |
| MAX1972EEE+T | IC REG BUCK ADJ/PROG DL 16QSOP | |
| MAX686EEE+T | IC REG BOOST ADJ 600MA 16QSOP | |
| MAX1831EEE+T | IC REG BUCK ADJ/PROG 3A 16QSOP | |
| MAX1742EEE+T | IC REG BUCK ADJ/PROG 1A 16QSOP | |
| MAX1842EEE+T | IC REG BUCK ADJ/PROG 1A 16QSOP | |
| MAX1684EEE+T | IC REG BUCK ADJ/3.3V 1A 16QSOP | |
| MAX1830EEE+T | IC REG BUCK ADJ/PROG 3A 16QSOP | |
| MAX685EEE+T | IC REG BOOST ADJ 440MA DL 16QSOP | |
| MAX1970EEE+T | IC REG BUCK ADJ/PROG DL 16QSOP | |
| MAX1971EEE+T | IC REG BUCK ADJ/PROG DL 16QSOP | |
| MAX1672EEE | IC REG BUCK BST ADJ/PROG 16QSOP | |
| MAX1677EEE | IC REG BOOST ADJ/3.3V DL 16QSOP | |
| MAX1684EEE | IC REG BUCK ADJ/3.3V 1A 16QSOP | |
| MAX1685EEE | IC REG BUCK ADJ/3.3V 1A 16QSOP | |
| MAX1700EEE | IC REG BOOST ADJ 1.1A 16QSOP | |
| MAX1701EEE | IC REG BOOST ADJ 1.1A 16QSOP | |
| MAX1705EEE | IC REG BOOST ADJ 1A 16QSOP | |
| MAX1706EEE | IC REG BOOST ADJ 550MA 16QSOP | |
| MAX1831EEE | IC REG BUCK ADJ/PROG 3A 16QSOP | |
| MAX1971EEE | IC REG BUCK ADJ/PROG DL 16QSOP | |
| MAX686EEE | IC REG BOOST ADJ 600MA 16QSOP | |
| MAX1672EEE-T | IC REG BUCK BST ADJ/PROG 16QSOP | |
| MAX1763EEE-T | IC REG BOOST ADJ/3.3V 2A 16QSOP | |
| MAX1677EEE-T | IC REG BOOST ADJ/3.3V DL 16QSOP | |
| MAX1685EEE-T | IC REG BUCK ADJ/3.3V 1A 16QSOP | |
| MAX1763EEE | IC REG BOOST ADJ/3.3V 2A 16QSOP | |
| MAX768EEE+ | IC REG CHG PUMP ADJ/5V 16QSOP | |
| MAX768EEE+T | IC REG CHG PUMP ADJ/5V 16QSOP | |
| MAX16901GEE/V+T | IC REG BUCK 1A 16-QSOP | |
| MAX16901GEE/V+ | IC REG BUCK 1A 16-QSOP | |
| MAX16975AEE/V+T | IC REG BUCK ADJ/5V 1.2A 16QSOP | |
| MAX16976AEE/V+T | IC REG BUCK ADJ/5V 600MA 16QSOP | |
| MAX16975AEE/V+ | IC REG BUCK ADJ/5V 1.2A 16QSOP | |
| MAX16976AEE/V+ | IC REG BUCK ADJ/5V 600MA 16QSOP | |
| MAX16975BAEE/V+CG | IC REG BUCK ADJ/5V 1.2A 16QSOP | |
| MAX16975BAEE/V+TCG | IC REG BUCK ADJ/5V 1.2A 16QSOP | |
| MAX16975BAEE+CFY | IC REG BUCK ADJ/5V 1.2A 16QSOP | |
| MAX16975BAEE+TCFY | IC REG BUCK ADJ/5V 1.2A 16QSOP | |
| MAX1742EEE | IC REG BUCK ADJ/PROG 1A 16QSOP | |
| MAX8505EEE+TG38 | IC POWER MANAGEMENT | |
| MAX16975BAEE/V+TW | 28V, 1.2A AUTOMOTIVE STEP-DOWN C | |
| MAX16975BAEE/V+W | 28V, 1.2A AUTOMOTIVE STEP-DOWN C |
Περιγραφή προϊόντων
Λεπτομέρειες για το προϊόν
Γενική περιγραφή
Το MAX1672 ενσωματώνει έναν μετατροπέα συνεχούς συνεχούς ρεύματος με γραμμικό ρυθμιστή για να παρέχει μετατροπή συνεχούς τάσης.Αυτή η συσκευή παρέχει μια σταθερή τάση εξόδου για εισόδους που ποικίλλουν πάνω και κάτω από την τάση εξόδουΈχει ένα εύρος εισόδου 1.8V έως 11V και προεπιλεγμένη έξοδο 3.3V ή 5V. Η έξοδος μπορεί επίσης να ρυθμιστεί από 1.25V έως 5.5V χρησιμοποιώντας δύο αντίστοιχους.
Χαρακτηριστικά
* Μετατροπή τάσης Step-Up/Down* 1.8V έως 11V εύρος εισόδου
* 3.3V/5V ή ρυθμιζόμενο εύρος τάσης εξόδου
* ρεύμα εξόδου:
300mA σε 5V (VIN ≥ 2,5V)
150mA σε 5V (VIN ≥ 1,8V)
* Μικρότερος επαγωγός από τον SEPIC και τον Flybacks
* Το φορτίο αποσυνδέεται από την είσοδο κατά το κλείσιμο
* ρεύμα παροχής από μπαταρία:
85 μA (χωρίς φορτίο)
0.1μA (Αποκλεισμός)
* Συγκρίτης χαμηλής ισχύος μπαταριών ΠΓΕ/ΠΓΟ
* Πακέτο QSOP 16-pin (Αυτό το αποτύπωμα με 8-pin SO)
* Δεν απαιτούνται εξωτερικά FET
* Θερμική προστασία και προστασία από βραχυκύκλωμα
Εφαρμογές
Μονοκύτταρα, φορητές συσκευές που τροφοδοτούνται με λίθιοΕργαλεία χειρός AA αλκαλικού τύπου 2 έως 4 κυττάρων
3.3V και άλλα συστήματα χαμηλής τάσης
Συσκευές που λειτουργούν με μπαταρία με προσαρμογείς εισόδου ρεύματος
Ψηφιακές κάμερες
Προδιαγραφές
| Ειδικότητα | Αξία χαρακτηριστικού |
|---|---|
| Κατασκευαστής | Μαξίμ Ενσωματωμένο |
| Κατηγορία προϊόντων | Ρυθμιστές διακόπτη συνεχούς ρεύματος |
| Σειρά | MAX1672 |
| Τύπος | Μετατροπέας τάσης |
| Συσκευή | Εναλλακτική συσκευασία σωλήνων |
| Μονάδα βάρους | 0.010159 ουγγιές |
| Στυλ εγκατάστασης | Επενδύσεις |
| Πακέτο-Κουτί | 16-SSOP (0,154", 3,90mm πλάτος) |
| Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Τύπος εξόδου | Προσαρμόσιμο (προγραμματισμό) |
| Λειτουργία | Προς τα πάνω/Προς τα κάτω |
| Συσκευή του προμηθευτή | 16-QSOP |
| Αριθμός εξόδων | 1 Έκδοση |
| Τοπολογία | Μπακ, Βάουστ. |
| Εναλλακτική συχνότητα | - |
| Τρέχων εξόδου | 300mA |
| Διαμόρφωση εξόδου | Θετικό |
| Δυναμική τάση | 1.25V (3,3V, 5,5V) |
| Τεχνική διάταξη | 5.5V |
| Συγχρονισμένος διορθωτής | - Όχι, όχι. |
| Τεχνική μέθοδος | 1.8V |
| Η τάση εισόδου-μέγιστη | 11V |
| Μέγιστη θερμοκρασία λειτουργίας | + 85 C |
| Περιοχή θερμοκρασίας λειτουργίας | - 40 C. |
| Δυναμική ισχύς | 5 V |
| Εισερχόμενη τάση-MAX | 11 V |
| Τρέχων εξόδου | 150 mA |
| Εισαγωγική τάση-MIN | 1.8 V |
| Ρυθμισμός φορτίου | 00,003 % |
| Μέρος-#-Παρανομοιότυπα | MAX1672 |
| Πακέτο-Κουτί | QSOP-16 |
Περιγραφές
Buck, Boost Switching Regulator IC θετική ρύθμιση (προγραμματισμένη) 1.25V (3.3V, 5.5V) 1 έξοδος 300mA 16-SSOP (0.154", 3.90mm πλάτος)
Ρυθμιστές τάσης - Ρυθμιστές διακόπτη Step-up/Down
