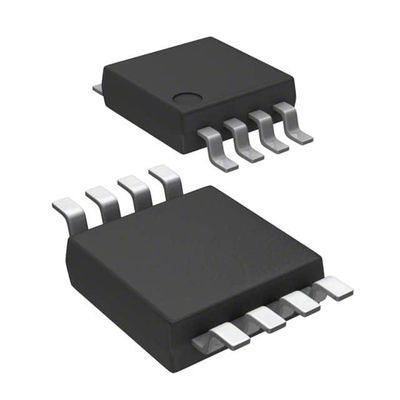

MAX860IUA+T IC REG CHARG PUMP INV 50MA 8UMAX Analog Devices Inc./Maxim Integrated

Γενική περιγραφή

Οι μετατροπείς τάσης φόρτισης αντλίας MAX860/MAX861 αντιστρέφουν τάσεις εισόδου που κυμαίνονται από +1,5V έως +5,5V ή διπλές τάσεις εισόδου που κυμαίνονται από +2,5V έως +5,5V. Λόγω των υψηλών συχνοτήτων μετάδοσης τους,Αυτές οι συσκευές χρησιμοποιούν μόνο δύο μικρέςΗ ισχύς των 50mA καθιστά περιττούς τους ρυθμιστές εναλλαγής, εξαλείφοντας τους επαγωγείς και το σχετικό κόστος, το μέγεθος και το EMI.Περισσότερη από 90% απόδοση στο μεγαλύτερο μέρος του εύρους ρεύματος φορτίου, σε συνδυασμό με ένα τυπικό ρεύμα λειτουργίας μόνο 200μA (MAX860), παρέχει ιδανικές επιδόσεις τόσο για εφαρμογές μετατροπής τάσης που τροφοδοτούνται από μπαταρίες όσο και για εφαρμογές μετατροπής τάσης σε επίπεδο πλακέτας.

Χαρακτηριστικά

* 8-Pin, 1,11mm High μMAX Πακέτο
* Αντιστρέψτε ή διπλασιάστε την τάση τροφοδοσίας εισόδου
* Τρεις επιλέξιμες συχνότητες εναλλαγής
* Η υψηλή συχνότητα μειώνει το μέγεθος του πυκνωτή
* 87% Απόδοση σε 50mA
* 200μA Κενό ρεύμα (MAX860)
* 1μA ρεύμα παροχής διακοπής
* 600mV πτώση τάσης σε φορτίο 50mA
* 12Ω Αντίσταση εξόδου

Εφαρμογές

Φορητοί Υπολογιστές
Ιατρικά όργανα
Ηλεκτρικές πηγές ρεύματος διεπαφής
Χειροκίνητα όργανα
Ηλεκτρικές πηγές ρεύματος λειτουργικού ενισχυτή
