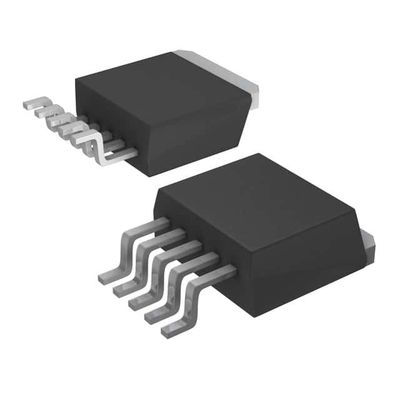

ΑΠ1506-50K5G-13 IC REG BUCK 5V 3A TO263-5 Διόδους ενσωματωμένες
| Μάρκα | Diodes Incorporated |
|---|---|
| Αριθμό μοντέλου | ΑΠ1506-50K5G-13 |
| Ποσότητα παραγγελίας min | 1 |
| Τιμή | Based on current price |
| Συσκευασία λεπτομέρειες | Αντιστατική τσάντα & χαρτόνια |
| Χρόνος παράδοσης | 3-5 εργάσιμες ημέρες |
| Όροι πληρωμής | Τ/Τ |
| Δυνατότητα προσφοράς | Σε αποθέματα |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Λειτουργία | Παραιτηθεί | Διαμόρφωση εξόδου | Θετικό |
|---|---|---|---|
| Τοπολογία | Buck | Τύπος εξόδου | Καθορισμένο |
| Αριθμός αποτελεσμάτων | 1 | Τάση - που εισάγεται (λ.) | 4.5V |
| Τεχνική μέθοδος | 22V | Η τάση - έξοδος (min/fixed) | 5V |
| Τεχνική μέθοδος | - | ρεύμα - έξοδος | 3Α |
| Συχνότητα - μετατροπή | 150kHz | Σύγχρονος διορθωτής | - Όχι, όχι. |
| Θερμοκρασία λειτουργίας | -20°C ~ 85°C (TA) | Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | -263-6, Δ ² Pak (5 μόλυβδοι + ετικέττα), -263BA | Πακέτο συσκευής του προμηθευτή | -263-5 |
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
| Part Number | Description | |
|---|---|---|
| AP1506-50K5G-13 | IC REG BUCK 5V 3A TO263-5 | |
| AP1501-K5G-13 | IC REG BUCK ADJ 3A TO263-5 | |
| AP1501A-12K5L-13 | IC REG BUCK 12V 5A TO263-5 | |
| AP1501-12K5G-13 | IC REG BUCK 12V 3A TO263-5 | |
| AP1501A-K5G-13 | IC REG BUCK ADJ 5A TO263-5 | |
| AP1512A-33K5L-U | IC REG BUCK 3.3V 3A TO263-5 | |
| AP1501A-12K5G-13 | IC REG BUCK 12V 5A TO263-5 | |
| AP1501-50K5G-13 | IC REG BUCK 5V 3A TO263-5 | |
| AP1501-33K5G-13 | IC REG BUCK 3.3V 3A TO263-5 | |
| AP1501A-50K5G-13 | IC REG BUCK 5V 5A TO263-5 | |
| AP1512-12K5L-13 | IC REG BUCK 12V 2A TO263-5 | |
| AP1512-12K5L-U | IC REG BUCK 12V 2A TO263-5 | |
| AP1506-33K5L-13 | IC REG BUCK 3.3V 3A TO263-5 | |
| AP1501-12K5L-13 | IC REG BUCK 12V 3A TO263-5 | |
| AP1501-33K5L-13 | IC REG BUCK 3.3V 3A TO263-5 | |
| AP1501-50K5L-13 | IC REG BUCK 5V 3A TO263-5L | |
| AP1501A-50K5L-13 | IC REG BUCK 5V 5A TO263-5 | |
| AP1501A-K5L-13 | IC REG BUCK ADJ 5A TO263-5 | |
| AP1501-K5L-13 | IC REG BUCK ADJ 3A TO263-5L | |
| AP1506-50K5L-13 | IC REG BUCK 5V 3A TO263-5L | |
| AP1506-K5L-13 | IC REG BUCK ADJ 3A TO263-5L | |
| AP1512-33K5L-13 | IC REG BUCK 3.3V 2A TO263-5 | |
| AP1512A-12K5L-13 | IC REG BUCK 12V 3A TO263-5 | |
| AP1512A-K5L-13 | IC REG BUCK ADJ 3A TO263-5 | |
| AP1512-K5L-13 | IC REG BUCK ADJ 2A TO263-5 | |
| AP1512-33K5L-U | IC REG BUCK 3.3V 2A TO263-5 | |
| AP1512-50K5L-U | IC REG BUCK 5V 2A TO263-5 | |
| AP1512A-12K5L-U | IC REG BUCK 12V 3A TO263-5 | |
| AP1512A-50K5L-U | IC REG BUCK 5V 3A TO263-5 | |
| AP1512A-K5L-U | IC REG BUCK ADJ 3A TO263-5 | |
| AP1512-K5L-U | IC REG BUCK ADJ 2A TO263-5 | |
| AP1506-12K5G-13 | IC REG BUCK 12V 3A TO263-5 | |
| AP3003S-3.3TRE1 | IC REG BUCK 3.3V 3A TO263-5 | |
| AP3003S-5.0TRE1 | IC REG BUCK 5V 3A TO263-5 | |
| AP3003S-ADJTRE1 | IC REG BUCK ADJ 3A TO263-5 | |
| AP3003S-12TRE1 | IC REG BUCK 12V 3A TO263-5 | |
| AP3003S-ADJTRG1 | IC REG BUCK ADJ 3A TO263-5 | |
| AP1506-33K5G-13 | IC REG BUCK 3.3V 3A TO263-5 | |
| AP1512-12K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512-33K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512-50K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512A-12K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512A-33K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512A-50K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512A-K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512-K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1501-12K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501-33K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501-50K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501A-12K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501A-33K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501A-50K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501A-K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501-K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1506-K5G-13 | IC REG BUCK ADJ 3A TO263-5 | |
| AP1501A-33K5G-13 | IC REG BUCK 3.3V 5A TO263-5 | |
| AP1512A-50K5L-13 | IC REG BUCK 5V 3A TO263-5 | |
| AP1512-50K5L-13 | IC REG BUCK 5V 2A TO263-5 | |
| AP1506-12K5L-13 | IC REG BUCK 12V 3A TO263-5 | |
| AP1501A-33K5L-13 | IC REG BUCK 3.3V 5A TO263-5 | |
| AP1512A-33K5L-13 | IC REG BUCK 3.3V 3A TO263-5 |
Περιγραφή προϊόντων
Λεπτομέρειες για το προϊόν
Περιγραφή
Η σειρά AP1506 είναι μονολιθικό IC που έχει σχεδιαστεί για μετατροπέα συνεχούς ρεύματος / συνεχούς ρεύματος και διαθέτει τη δυνατότητα να οδηγεί φορτίο 3A χωρίς εξωτερικό τρανζίστορ.Ο χώρος του πίνακα μπορεί να εξοικονομηθεί εύκολα.Η εξωτερική λειτουργία διακοπής λειτουργίας μπορεί να ελέγχεται από το λογικό επίπεδο και στη συνέχεια να μπαίνει σε κατάσταση αναμονής.Η εσωτερική αντιστάθμιση κάνει έλεγχο ανατροφοδότησης έχουν καλή γραμμή και τον έλεγχο φορτίου χωρίς εξωτερικό σχεδιασμόΌσον αφορά την προστατευόμενη λειτουργία, η θερμική διακοπή λειτουργίας είναι για να αποφευχθεί η υπερεπιβαλλόμενη θερμοκρασία λειτουργίας από ζημιές και το όριο ρεύματος είναι για να αποφευχθεί η υπερεπιβαλλόμενη λειτουργία του διακόπτη εξόδου.
Χαρακτηριστικά
• Έκδοση τάσης: 3.3V, 5V, 12V και ρυθμιζόμενη έκδοση εξόδου• Ρυθμιζόμενη έκδοση Περιοχή τάσης εξόδου, 1,23V έως 18V+4%
• 150KHz +15% σταθερή συχνότητα εναλλαγής
• Μη συγχρονισμένος έλεγχος PWM στη κατάσταση τάσης
• Προστασία κατά της θερμικής διακοπής λειτουργίας και κατά του περιορισμού του ρεύματος
• Εισαγωγή ελέγχου κλεισίματος ON/OFF
• Η τάση λειτουργίας μπορεί να είναι έως και 22V
• ρεύμα φόρτωσης εξόδου: 3A
• Πακέτα χωρίς μόλυβδο: TO263-5L και TO220-5L ((R)
• TO263-5L και TO220-5L(R): Διατίθεται σε Green
Συστατικό καλούπισης (αριθ. Br, Sb)
• Κατάσταση αναμονής χαμηλής ισχύος
• Ενσωματωμένο διακόπτη μετάδοσης στο τσιπ
• Χωρίς μόλυβδο φινίρισμα/συμμόρφωση με το RoHS (Σημείωση 1)
Εφαρμογές
• Απλός ρυθμιστής υψηλής απόδοσης• Ρυθμιστές διακόπτη στην κάρτα
• Θετικός σε αρνητικός μετατροπέας
Προδιαγραφές
| Ειδικότητα | Αξία χαρακτηριστικού |
|---|---|
| Κατασκευαστής | Διακόσμιοι ενσωματωμένοι |
| Κατηγορία προϊόντων | Ρυθμιστές διακόπτη συνεχούς ρεύματος |
| Σειρά | - |
| Συσκευή | Εναλλακτική συσκευασία |
| Πακέτο-Κουτί | ΤΟ-263-6, D2Pak (5 μολύβια + tab), ΤΟ-263BA |
| Θερμοκρασία λειτουργίας | -20 °C ~ 85 °C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Τύπος εξόδου | Καθορισμένο |
| Λειτουργία | Βήμα κάτω |
| Συσκευή του προμηθευτή | ΤΟ-263-5 |
| Αριθμός εξόδων | 1 Έκδοση |
| Τοπολογία | Μπακ. |
| Εναλλακτική συχνότητα | 150 kHz |
| Τρέχων εξόδου | 3Α |
| Διαμόρφωση εξόδου | Θετικό |
| Δυναμική τάση | 5V |
| Τεχνική διάταξη | - |
| Συγχρονισμένος διορθωτής | - Όχι, όχι. |
| Τεχνική μέθοδος | 4.5V |
| Η τάση εισόδου-μέγιστη | 22V |
Περιγραφές
Επικεφαλής διακόπτης διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη δια
Συγκέντρωση DC-DC 4,5V έως 22V Step Down Single-Out 5V 3A 6-Pin ((5+Tab) έως 263 T/R
