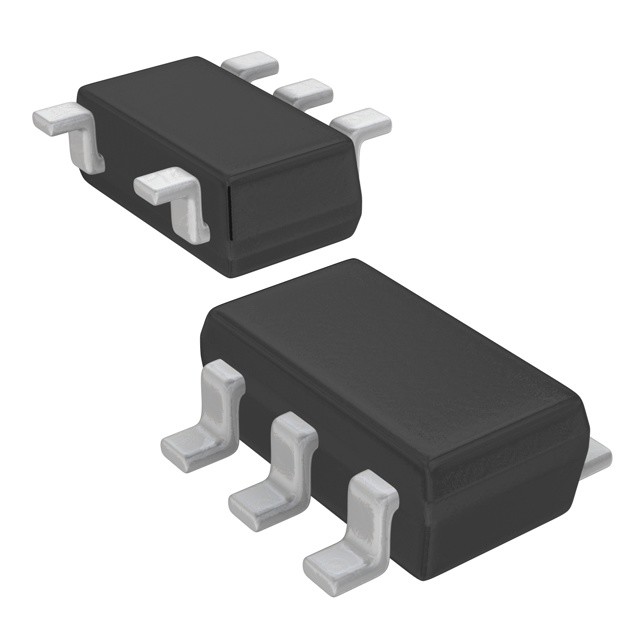

XC9140A501MR-G IC REG BOOST 5V 295MA SOT25 Torex Semiconductor Ltd

■ Γενική περιγραφή

Η σειρά XC9106 / 07 είναι ενδιάμεσες μονάδες DC/DC με εξωτερική τάση αναφοράς (Vref). Η τάση εξόδου ρυθμίζεται με εξωτερικές αντίστασεις (RFB1 και 2) και την τιμή Vref.Η σειρά διευκολύνει τον έλεγχο της τάσης εξόδου εξωτερικά και είναι κατάλληλη για εφαρμογές λογισμικού που χρειάζονται ποικίλη τάση, όπως η παροχή ηλεκτρικής ενέργειας LCD για PDA.
Η έξοδος θα είναι σταθερή ανεξάρτητα από το ποιους πυκνωτές φορτίου χρησιμοποιούνται, αλλά εάν χρησιμοποιείται ένας πυκνωτής χαμηλού ESR, θα απαιτηθεί RSENSE περίπου 0,1Ω και θα επιτευχθεί αντιστάθμιση φάσης.Αυτό καθιστά τη χρήση κεραμικών πυκνωτών πολύ ευκολότερηΤο ταντάλιο και οι ηλεκτρολυτικοί πυκνωτές μπορούν επίσης να χρησιμοποιηθούν, οπότε το RSENSE γίνεται περιττό.

■ Ειδικότητες

Η τάση εισόδου: 0,9V ~ 10V
Δύναμη
Πεδίο τάσης τροφοδοσίας: 1.8V~10.0V και άνω του Vref+0.7V
Περιοχή εισόδου VREF: 0,8V ~ 2,5V (± 2,0%)
Η τάση εξόδου: Vref x αναλογία εξωτερικής διάσπασης αντίστασης
Το όριο αυτό δεν πρέπει να υπερβαίνει το ποσό που προβλέπεται στο παράρτημα I του κανονισμού (ΕΕ) αριθ. 182/2011.
Συχνότητα ταλάντευσης: 300 kHz, 100 kHz (± 15%)
ρεύμα εξόδου: άνω των 30mA
(VIN=3,3V, VOUT=20V,
όταν τα εξωτερικά στοιχεία είναι
χρησιμοποιούνται όπως στα κυκλώματα παρακάτω.)
Ελέγχου: PWM (XC9106)
: PWM/PFM αυτόματη εναλλαγή (XC9107)
Υψηλή αποδοτικότητα: 85% (TYP.)
Τρόπο αναμονής: ISTB = 1,0μA (MAX.)
Συμπιεστές φορτίου: Συμπιεστές χαμηλού ESR συμβατοί
Εξωτερική τάση αναφοράς (Vref)
Πακέτα: SOT-25, USP-6B

■ Εφαρμογές

● Ηλεκτρική τροφοδοσία για οθόνες LCD
● ΠΡΑ
● Κινητό τηλέφωνο
● Ηλεκτρονικοί υπολογιστές
● Φορητά ηχητικά συστήματα
● Διαφορετικές πηγές ενέργειας πολλαπλών λειτουργιών
