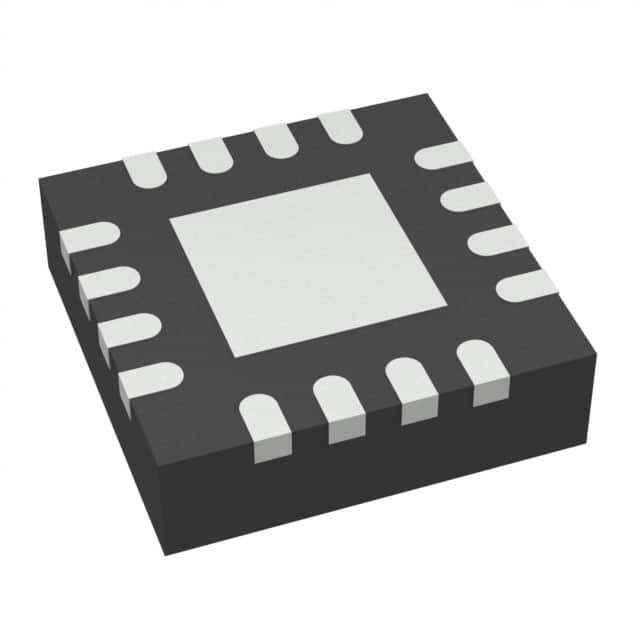

TPS55340RTER IC REG BOOST ADJ 5.25A 16WQFN Τεξαστικά όργανα
| Μάρκα | Texas Instruments |
|---|---|
| Αριθμό μοντέλου | TPS55340RTER |
| Ποσότητα παραγγελίας min | 1 |
| Τιμή | Based on current price |
| Συσκευασία λεπτομέρειες | Αντιστατική τσάντα & χαρτόνια |
| Χρόνος παράδοσης | 3-5 εργάσιμες ημέρες |
| Όροι πληρωμής | Τ/Τ |
| Δυνατότητα προσφοράς | Σε αποθέματα |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Λειτουργία | Επιταχύνω | Διαμόρφωση εξόδου | Θετικό, απομόνωση ικανή |
|---|---|---|---|
| Τοπολογία | Ώθηση | Τύπος εξόδου | Ρυθμίσιμο |
| Αριθμός αποτελεσμάτων | 1 | Τάση - που εισάγεται (λ.) | 2.9V |
| Τεχνική μέθοδος | 32V | Η τάση - έξοδος (min/fixed) | 2.9V |
| Τεχνική μέθοδος | 38V | ρεύμα - έξοδος | 5.25A (διακόπτης) |
| Συχνότητα - μετατροπή | 94kHz ~ 1.14MHz | Σύγχρονος διορθωτής | - Όχι, όχι. |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TA) | Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο / Κουτί | 16-WFQFN εκτεθειμένο μαξιλάρι | Πακέτο συσκευής του προμηθευτή | 16-WQFN (3x3) |
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
| Part Number | Description | |
|---|---|---|
| TPS55340RTER | IC REG BOOST ADJ 5.25A 16WQFN | |
| TPS54618RTET | IC REG BUCK ADJUSTABLE 6A 16WQFN | |
| TPS55010RTER | IC REG FLYBACK ADJ 16WQFN | |
| TPS55330RTER | IC REG MULTI CONFG ADJ 16WQFN | |
| TPS54719RTER | IC REG BUCK ADJUSTABLE 7A 16WQFN | |
| TPS61391RTER | IC REG BOOST ADJ 16WQFN | |
| TPS54719RTET | IC REG BUCK ADJUSTABLE 7A 16WQFN | |
| TPS55340QRTETQ1 | IC REG BOOST ADJ 5.25A 16WQFN | |
| TPS54319RTER | IC REG BUCK ADJUSTABLE 3A 16WQFN | |
| TPS54388CQRTERQ1 | 3A O/P SYNCHRONOUS STEP DOWN SWI | |
| TPS54319RTET | IC REG BUCK ADJUSTABLE 3A 16WQFN | |
| TPS54418ARTET | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
| TPS54478RTET | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
| TPS57114MRTETEP | IC REG BUCK ADJ 3.5A 16WQFN | |
| TPS54618RTER | IC REG BUCK ADJUSTABLE 6A 16WQFN | |
| TPS55340RTET | IC REG BOOST ADJ 5.25A 16WQFN | |
| TPS55330RTET | IC REG MULTI CONFG ADJ 16WQFN | |
| TPS54519RTER | IC REG BUCK ADJUSTABLE 5A 16WQFN | |
| TPS54418RTER | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
| TPS54519RTET | IC REG BUCK ADJUSTABLE 5A 16WQFN | |
| TPS57114CQRTERQ1 | 4A OUTPUT STEP DOWN SWITCHER | |
| TPS61378QWRTERQ1 | 18V OUTPUT, 4.8A SYNCHRONOUS BOO | |
| TPS613783QWRTERQ1 | 18.5-V OUTPUT, 4.8-A SYNCHRONOUS | |
| LM51571RTER | IC REG BOOST ADJ 4.33A 16WQFN | |
| LM5157RTER | IC REG BOOST ADJ 6.5A 16WQFN | |
| TPS61390RTER | IC POWER MANAGEMENT | |
| TPS57114QRTERQ1 | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
| TPS54678RTER | IC REG BUCK ADJUSTABLE 6A 16WQFN | |
| TPS61391RTET | IC REG BOOST ADJ 16WFQFN | |
| LM51581RTER | IC REG BOOST ADJ 1.63A 16WQFN | |
| LM51571QRTERQ1 | 4-A, 50-V, 2.2-MHZ WIDE VIN BOOS | |
| LM5157QRTERQ1 | IC REG BOOST ADJ 6.5A 16WQFN | |
| LM51581QRTERQ1 | IC REG BOOST ADJ 1.63A 16WQFN | |
| TPS54618QRTERQ1 | IC REG BUCK ADJUSTABLE 6A 16WQFN | |
| LM5158QRTERQ1 | IC REG BOOST ADJ 3.26A 16WQFN | |
| TPS55010RTET | IC REG FLYBACK ADJ 16WQFN | |
| TPS54418RTET | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
| TPS61390RTET | POWER MANAGEMENT | |
| TPS55340QRTERQ1 | IC REG BOOST ADJ 5.25A 16WQFN | |
| TPS55340MRTETEP | IC REG BOOST ADJ 5.25A 16WQFN | |
| TPS54218RTET | IC REG BUCK ADJUSTABLE 2A 16WQFN | |
| TPS54678RTET | IC REG BUCK ADJUSTABLE 6A 16WQFN | |
| TPS54318RTET | IC REG BUCK ADJUSTABLE 3A 16WQFN | |
| TPS613785QWRTERQ1 | 18.5-V OUTPUT, 4.8-A SYNCHRONOUS | |
| TPS54618CQRTERQ1 | SYNCHRONOUS STEP-DOWN CONVERTER | |
| TPS54218RTER | IC REG BUCK ADJUSTABLE 2A 16WQFN | |
| TPS54318RTER | IC REG BUCK ADJUSTABLE 3A 16WQFN | |
| TPS57112CQRTERQ1 | 2A OUTPUT STEP DOWN SWITCHER | |
| TPS54478RTER | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
| LM5158RTER | IC REG BOOST ADJ 3.26A 16WQFN | |
| TPS61379QWRTERQ1 | IC REG BUCK PROG 16WQFN | |
| TPS54418ARTER | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
| SN1208057RTER | IC REG BUCK ADJUSTABLE 6A 16WQFN | |
| TPS57112QRTERQ1 | IC REG BUCK ADJUSTABLE 2A 16WQFN | |
| TPS54388QRTERQ1 | IC REG BUCK ADJUSTABLE 3A 16WQFN |
Περιγραφή προϊόντων
Λεπτομέρειες για το προϊόν
TPS55340RTER Περιγραφή
Το TPS55340RTER είναι ένας ολοκληρωμένος ρυθμιστής ευρείας εμβέλειας εισόδου 5A boost / SEPIC / flyback DC / DC σε πακέτο WQFN 16 πινών.Διακόπτης ισχύος 40VΗ συσκευή μπορεί να ρυθμιστεί σε διάφορες τυποποιημένες τοπολογίες ρυθμιστή εναλλαγής, συμπεριλαμβανομένων των Boost, SEPIC και Isolated Flyback.Η συσκευή διαθέτει ευρύ φάσμα τάσης εισόδου για υποστήριξη εφαρμογών με τάση εισόδου από πολυκύτταρες μπαταρίες ή ρυθμιζόμενη 3Ρυθμίζει την τάση εξόδου με έλεγχο PWM (διαμόρφωση πλάτους παλμού) τρέχουσας λειτουργίας και διαθέτει εσωτερικό ταλαντωτή.Η συχνότητα διακόπτη του PWM ρυθμίζεται είτε από μια εξωτερική αντίσταση ή με συγχρονισμό με ένα εξωτερικό σήμα ρολογιούΔιαθέτει προγραμματιζόμενη λειτουργία μαλακής εκκίνησης για τον περιορισμό του ρεύματος εισόδου κατά την εκκίνηση και διαθέτει άλλα ενσωματωμένα χαρακτηριστικά προστασίας, συμπεριλαμβανομένου του ορίου υπερβολικού ρεύματος κύκλου με κύκλο και της θερμικής διακοπής.Χρησιμοποιείται στην θύρα του κεραυνού, παροχή ενέργειας USB τύπου C και σύνδεση ενέργειας.
Χαρακτηριστικά TPS55340RTER
Διορθώσιμη συχνότητα από 100KHz έως 1,2MHz
Στάση αναφοράς ±0,7%
Παράκαμψη παλμών για μεγαλύτερη απόδοση σε ελαφρά φορτία
Περιοχή θερμοκρασίας λειτουργίας από -40°C έως 150°C
Περιοχή τροφοδοσίας εισόδου από 2,9V έως 32V
Δραστηριώδες ακινητοποιημένο ρεύμα 0,5mA
2.7μA παροχή ρεύματος διακοπής
Ελέγχος PWM με σταθερή συχνότητα ρεύματος
Δυνατότητα συγχρονισμού με εξωτερικό ρολόι, ρυθμιζόμενος χρόνος μαλακής εκκίνησης
Εφαρμογές TPS55340RTER
Βιομηχανική
Διαχείριση ενέργειας
Καταναλωτικά Ηλεκτρονικά
Προδιαγραφές
| Ειδικότητα | Αξία χαρακτηριστικού |
|---|---|
| Κατασκευαστής | Τεξας Instruments |
| Κατηγορία προϊόντων | Ρυθμιστές διακόπτη συνεχούς ρεύματος |
| Σειρά | TPS55340 |
| Τύπος | Μετατροπέας τάσης |
| Συσκευή | Εναλλακτική συσκευασία |
| Στυλ εγκατάστασης | Επενδύσεις |
| Περιοχή θερμοκρασίας λειτουργίας | - 40 C έως + 125 C |
| Πακέτο-Κουτί | 16-WFQFN Εκθετική πλακέτα |
| Θερμοκρασία λειτουργίας | -40°C ~ 125°C (TA) |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Τύπος εξόδου | Ρυθμίσιμο |
| Λειτουργία | Πιο πάνω, πιο πάνω/κατώτερα |
| Συσκευή του προμηθευτή | 16-WQFN (3x3) |
| Αριθμός εξόδων | 1 Έκδοση |
| Τοπολογία | Ενίσχυση, Επιστροφή, SEPIC |
| Εναλλακτική συχνότητα | 94kHz ~ 1,14MHz |
| Τρέχων εξόδου | 5.25Α (Κατακόπτης) |
| Διαμόρφωση εξόδου | Θετική, ικανή για απομόνωση |
| Δυναμική τάση | 2.9V |
| Τεχνική διάταξη | 38V |
| Συγχρονισμένος διορθωτής | - Όχι, όχι. |
| Τεχνική μέθοδος | 2.9V |
| Η τάση εισόδου-μέγιστη | 32V |
| Μέγιστη θερμοκρασία λειτουργίας | + 125 C |
| Περιοχή θερμοκρασίας λειτουργίας | - 40 C. |
| Δυναμική ισχύς | 2.9 V έως 38 V |
| Εισαγωγική τάση | 2.9 V έως 32 V |
| Εισερχόμενη τάση-MAX | 32 V |
| Τρέχων εξόδου | 5 Α |
| Εναλλακτική συχνότητα | 10,14 MHz |
| Εισαγωγική τάση-MIN | 2.9 V |
| Πακέτο-Κουτί | WQFN-16 |
Περιγραφές
Σύνδεση DC-DC 2.9V έως 32V Step Up Single-Out 2.9V έως 38V 5A 16-pin WQFN EP T/R
Ρυθμιστές τάσης - Ρυθμιστές διακόπτη 5A 40V Μετατροπέας συνεχούς ρεύματος σε ευρύ εύρος
