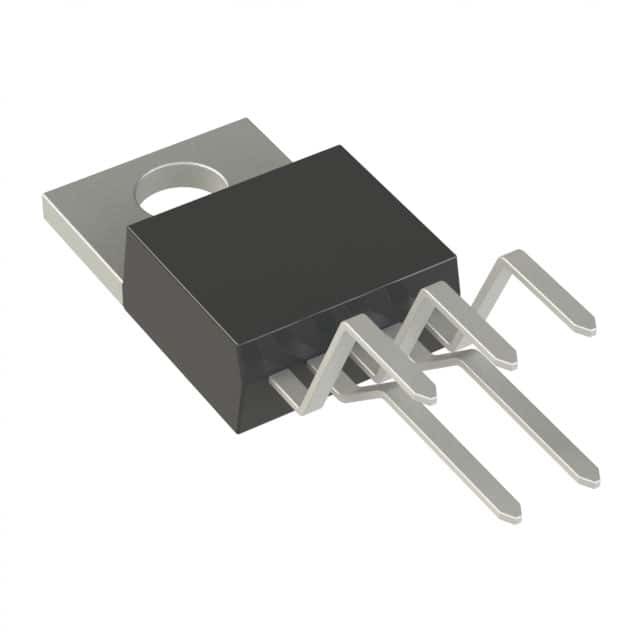

LT1071CT#PBF IC REG MULTI CONFG ADJ TO220-5 Αναλογικές συσκευές Inc.

Περιγραφή

Τα LT ®1070/LT1071 είναι μονόλιθοι ρυθμιστές διακόπτη υψηλής ισχύος.Με υψηλό ρεύμα, ο διακόπτης υψηλής απόδοσης περιλαμβάνεται στο ζεύγος μαζί με όλα τα κυκλώματα ταλαντωτή, ελέγχου και προστασίας.Η ολοκλήρωση όλων των λειτουργιών επιτρέπει στο LT1070/LT1071 να κατασκευαστεί σε ένα τυποποιημένο πακέτο ισχύος T0-220Αυτό το καθιστά εξαιρετικά εύκολο στη χρήση και παρέχει λειτουργία "αποστασία κατά της κατάρρευσης" παρόμοια με εκείνη που λαμβάνεται με γραμμικούς ρυθμιστές 3 πινών.

Ειδικά χαρακτηριστικά

■ Ευρύ εύρος τάσης εισόδου: 3V έως 60V
■ Χαμηλό ακινητό ρεύμα: 6mA
■ Εσωτερικός διακόπτης 5A (2.5A για LT1071)
■ Απαιτούνται πολύ λίγα εξωτερικά εξαρτήματα
■ Προστασία από υπερφόρτωση
■ Λειτουργεί σε σχεδόν όλες τις τοπολογίες μετατροπής
■ Η λειτουργία διακοπής χρησιμοποιεί μόνο 50μA ρεύματος τροφοδοσίας
■ Η ρυθμιζόμενη λειτουργία flyback έχει πλήρως κυμαινόμενες εξόδους
■ Διατίθεται σε τυποποιημένη συσκευασία TO-220
■ Μπορεί να συγχρονιστεί εξωτερικά (Consult Factory)

Εφαρμογές

■ Λογική τροφοδοσία 5V σε 10A
■ Λογική 5V σε ±15V
■ Μετατροπέας εκτός γραμμής έως 200W
■ Αντικαταστροφέας μπαταρίας
■ Μετατροπέας ισχύος (+ έως ­) ή
■ Πλήρως πλωτές πολλαπλές εξόδους
■ Για εφαρμογές χαμηλότερου ρεύματος, βλ. LT1072.
