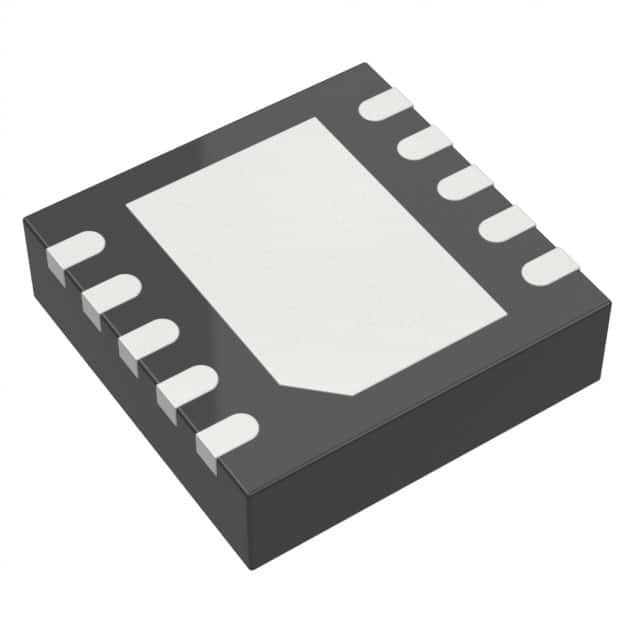

ADP5302ACPZ-1-R7 IC REG BUCK PROG 10LFCSP Αναλογικές συσκευές Inc.

Γενική περιγραφή

Ο ADP5042 συνδυάζει έναν ρυθμιστή υψηλής απόδοσης και δύο ρυθμιστές χαμηλής απόρριψης (LDO) σε ένα μικρό LFCSP 20 μολύβδων για να ανταποκριθεί στις απαιτητικές απαιτήσεις απόδοσης και χώρου επιφάνειας.
Η υψηλή συχνότητα διακόπτη του ρυθμιστή του buck επιτρέπει τη χρήση μικροσκοπικών πολυεπίπεδων εξωτερικών εξαρτημάτων και ελαχιστοποιεί τον χώρο της πλακέτας.

Ειδικά χαρακτηριστικά

Πεδίο τάσης εισόδου: 2,3 V έως 5,5 V
Ένας ρυθμιστής 0,8 μ.
Δύο LDO 300 mA
Συσκευή LFCSP 20 μολύβδου, 4 mm × 4 mm
Αρχική ακρίβεια του ρυθμιστή: ± 1%
Προστασία από υπερστροφή και θερμική προστασία
Απαλή εκκίνηση
Κλειδώματα χαμηλής τάσης
Επαναφορά του επεξεργαστή ανοικτής αποστράγγισης με παρακολούθηση του ορίου
±1,5% ακρίβεια κατώτατου ορίου σε ολόκληρο το εύρος θερμοκρασιών
Εγγυημένη έξοδος επαναφοράς ισχύουσα για VCC = 1 V
Διπλός φύλακας για ασφαλή συστήματα
Επαναφορά των στοιχείων ελέγχου.
Watchdog 2 ελέγχει επαναφορά και ρυθμιστές κύκλου ισχύος
Προδιαγραφές κλειδί Buck
Τοπολογία τρέχουσας λειτουργίας για εξαιρετική παροδική ανταπόκριση
Δραστηριώδης συχνότητα 3 MHz
Χρησιμοποιεί μικροσκοπικούς πολυεπίπεδες επαγωγούς και πυκνωτές
Η πένα λειτουργίας επιλέγει την αναγκαστική λειτουργία PWM ή την αυτόματη λειτουργία PFM/PSM
100% λειτουργικός κύκλος χαμηλής κατάστασης εγκατάλειψης
Βασικές προδιαγραφές των ΜΟΠ
Χαμηλό VIN από 1,7 V έως 5,5 V
Σταθερό με κεραμικούς πυκνωτές εξόδου 1 μF
Υψηλή PSRR, 60 dB PSRR έως 1 kHz/10 kHz
Χαμηλός θόρυβος εξόδου
110 μV rms τυπικός θόρυβος εξόδου σε VOUT = 2,8 V
Χαμηλή τάση εγκατάλειψης: 150 mV με φορτίο 300 mA
Περιοχή θερμοκρασίας διασταύρωσης από -40°C έως +125°C
