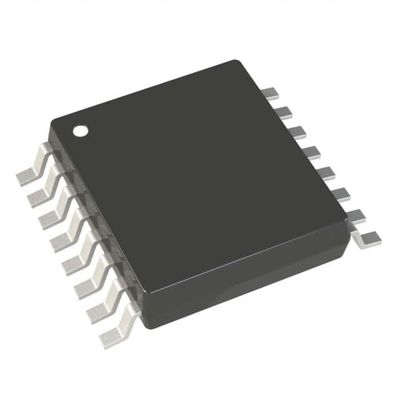

LTC3413EFE#TRPBF IC REG BUCK ADJ 3A 16TSSOP Αναλογικές συσκευές Inc.

Περιγραφή

Το LTC®3413 είναι ένας υψηλής απόδοσης μονολιθικός συγχρονικός μετατροπέας συνεχούς ρεύματος / συνεχούς ρεύματος που χρησιμοποιεί μια αρχιτεκτονική σταθερής συχνότητας, τρέχουσας λειτουργίας.5V και παρέχει ρυθμιζόμενη τάση εξόδου ίση με (0.5) VREF κατά την προμήθεια ή τη βύθιση μέχρι 3A ρεύματος εξόδου.Ένας εσωτερικός διαχωριστής τάσης μειώνει τον αριθμό των εξαρτημάτων και εξαλείφει την ανάγκη για εξωτερικές αντίστασεις διαιρώντας τη τάση αναφοράς στο ήμισυΟ εσωτερικός συγχρονισμένος διακόπτης ισχύος με αντίσταση ενεργοποίησης 85mΩ αυξάνει την απόδοση και εξαλείφει την ανάγκη για εξωτερική διόδη Schottky.Οι συχνότητες μετάδοσης έως 2MHz ρυθμίζονται από εξωτερική αντίσταση.

Ειδικά χαρακτηριστικά

■ Υψηλή αποδοτικότητα: έως και 90%
■ ±3A ρεύμα εξόδου
■ Συμμετρική πηγή και όριο ρεύματος εξόδου αποβλήτων
■ Εσωτερικός διακόπτης χαμηλής RDS (ON): 85mΩ
■ Δεν απαιτείται διόδος Schottky
■ Διάστημα τάσης εισόδου από 2,25V έως 5,5V
■ VOUT = VREF/2
■ ± 1% ακρίβεια τάσης εξόδου
■ Προγραμματισμένη συχνότητα διακόπτη: έως 2MHz
■ Ηλεκτρική ισχύς
■ Προστασία από υπερθερμοκρασία
■ Διατίθεται σε συσκευασία 16-Lead TSSOP Exposed Pad

Εφαρμογές

■ Τερματισμός λεωφορείου: DDR και QDRTM μνήμη, SSTL, HSTL, - Ναι.
■ Ηλεκτρονικοί υπολογιστές
■ Διανεμημένα συστήματα ενέργειας
