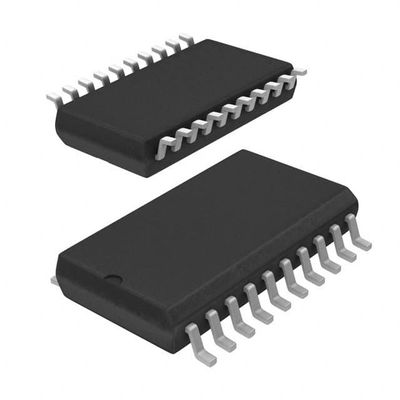

L4973D3.3-013TR IC REG BUCK ADJ/3.3V 3.5A 20SO STMικροηλεκτρονική

Περιγραφή

Ο L4973 είναι ένας μονολιθικός ρυθμιστής διακόπτη ισχύος που παρέχει 3,5A σε σταθερές τάσεις 3.3V ή 5.1V και χρησιμοποιεί μια απλή εξωτερική έξοδο διαίρεσης ρυθμιζόμενης τάσης έως 50V.Εφαρμόζεται με τεχνολογία BCD, η συσκευή χρησιμοποιεί ένα εσωτερικό τρανζίστορ D-MOS ισχύος (με ένα τυπικό RDS ((on) των 0,15Ω) για να επιτευχθεί πολύ υψηλή απόδοση και πολύ γρήγοροι χρόνοι μετάβασης.Οι συχνότητες διασύνδεσης έως 300KHz είναι εφικτές (πρέπει να τηρείται η μέγιστη διάχυση ισχύος των συσκευασιών).

Χαρακτηριστικά

■ Μέχρι 3,5A μετατροπέας βήματος προς τα κάτω
■ Ενεργειακή τάση εισόδου από 8V έως 55V
■ 3.3V και 5.1V (± 1%) σταθερή έξοδος και ρυθμιζόμενες εξόδους από:
∆ 0,5V έως 50V (3.3 τύπου)
¥ 5.1V έως 50V (τύπος 5.1)
■ Ρυθμίσεις συχνότητας έως 300 kHz
■ Προώθηση τάσης
■ Λειτουργία ρεύματος μηδενικού φορτίου (μίν 1mA)
■ Εσωτερικός περιορισμός ρεύματος (πυλισμός με παλμό και λειτουργία HICCUP)
■ Πραγματική τάση αναφοράς 5.1V (1,5%) διαθέσιμη εξωτερικά
■ λειτουργία συγχρονισμού εισόδου/εξόδου
■ Αναστολή για μηδενική κατανάλωση ρεύματος (100mA κατά κανόνα σε VCC = 24V)
■ Προστασία κατά της αποσύνδεσης της ανατροφοδότησης
■ Θερμική απενεργοποίηση
■ Προστασία της τάσης
■ λειτουργία μαλακής εκκίνησης
