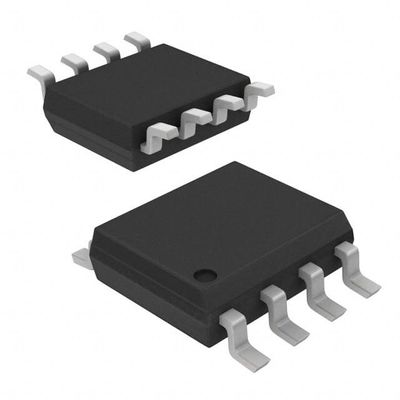

AP1509-50SG-13 IC REG BUCK 5V 2A 8SOP Δίοδοι Incorporated

Περιγραφή

Η σειρά AP1509 είναι μονολιθικό IC σχεδιασμένο για μετατροπέα συνεχούς ρεύματος / συνεχούς ρεύματος και διαθέτει τη δυνατότητα να οδηγεί φορτίο 2A χωρίς πρόσθετο τρανζίστορ.Η εξωτερική λειτουργία διακοπής λειτουργίας μπορεί να ελεγχθεί από το επίπεδο λογικής και στη συνέχεια να έρθει σε κατάσταση αναμονήςΗ εσωτερική αντιστάθμιση καθιστά τον έλεγχο ανατροφοδότησης με καλή ρύθμιση της γραμμής και του φορτίου χωρίς εξωτερικό σχεδιασμό.Η θερμική διακοπή είναι για να αποφευχθεί η ζημιά από την λειτουργία υπερεμπεψίας.Εάν η λειτουργία του τερματικού ρεύματος εμφανίζεται και η συχνότητα VFB είναι κάτω από 0,5 V, η συχνότητα διακόπτη θα μειωθεί.Η σειρά AP1509 λειτουργεί σε συχνότητα εναλλαγής 150KHz, επιτρέποντας έτσι μικρότερα εξαρτήματα φίλτρου από ό, τι θα χρειαζόταν με ρυθμιστές εναλλαγής χαμηλότερης συχνότηταςΆλλα χαρακτηριστικά περιλαμβάνουν εγγυημένη ανοχή +4% στην τάση εξόδου υπό καθορισμένες συνθήκες τάσης εισόδου και φόρτωσης εξόδου και +15% στη συχνότητα του ταλαντωτή.Η έκδοση εξόδου περιελάμβανε σταθερό 3Τα τσιπ είναι διαθέσιμα σε ένα τυποποιημένο πακέτο SOP-8.

Χαρακτηριστικά

• Έκδοση τάσης: 3.3V, 5V, 12V και ρυθμιζόμενη έκδοση εξόδου
• Ρυθμιζόμενη έκδοση Περιοχή τάσης εξόδου, 1,23V έως 18V+4%
• 150KHz +15% σταθερή συχνότητα εναλλαγής
• Μη συγχρονισμένος έλεγχος PWM στη κατάσταση τάσης
• Προστασία κατά της θερμικής διακοπής λειτουργίας και κατά του περιορισμού του ρεύματος
• Εισαγωγή ελέγχου κλεισίματος ON/OFF
• Η τάση λειτουργίας μπορεί να είναι έως και 22V
• ρεύμα φόρτωσης εξόδου: 2A
• Συσκευές SOP-8L
• Κατάσταση αναμονής χαμηλής ισχύος
• Ενσωματωμένο διακόπτη μετάδοσης στο τσιπ
• SOP-8L: Διαθέσιμο σε “Green” χύτευσης (αριθμός Br, Sb)
• Χωρίς μόλυβδο φινίρισμα/συμμόρφωση με το RoHS (Σημείωση 1)

Εφαρμογές

• Απλός ρυθμιστής υψηλής απόδοσης
• Ρυθμιστές διακόπτη στην κάρτα
• Θετικός σε αρνητικός μετατροπέας
