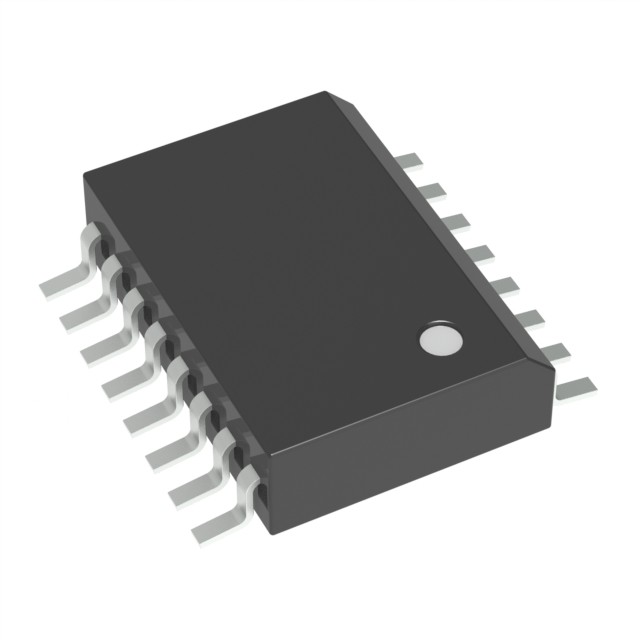

LM2574DW-ADJR2G IC REG MULTI CONFG ADJ 16SOIC onsemi

Η σειρά ρυθμιστών LM2574 είναι μονολιθικά ολοκληρωμένα κυκλώματα ιδανικά κατάλληλα για εύκολο και βολικό σχεδιασμό ρυθμιστή διακόπτη βήματος (μετατροπέα buck).Όλα τα κυκλώματα αυτής της σειράς είναι ικανά να οδηγούν ένα 0.5 φορτίο με εξαιρετική ρύθμιση της γραμμής και του φορτίου.

Οι συσκευές αυτές είναι διαθέσιμες σε σταθερές τάσεις εξόδου 3,3 V, 5,0 V, 12 V, 15 V και σε ρυθμιζόμενη έκδοση εξόδου.
Αυτοί οι ρυθμιστές σχεδιάστηκαν για να ελαχιστοποιήσουν τον αριθμό των εξωτερικών εξαρτημάτων για να απλοποιήσουν τον σχεδιασμό της παροχής ενέργειας.Οι τυποποιημένες σειρές επαγωγών βελτιστοποιημένες για χρήση με το LM2574 προσφέρονται από διάφορους κατασκευαστές επαγωγών.

Χαρακτηριστικά

• 3,3 V, 5,0 V, 12 V, 15 V και ρυθμιζόμενες εκδόσεις
• Ρυθμιζόμενη έκδοση Περιοχή τάσης εξόδου, 1,23 έως 37 V ± 4% μέγιστο σε συνθήκες γραμμής και φορτίου
• Εγγυημένο ρεύμα εξόδου 0,5 A
• Ευρύ εύρος τάσης εισόδου: 4,75 έως 40 V
• Απαιτεί μόνο 4 εξωτερικά εξαρτήματα
• Εσωτερικός ταλαντωτής σταθερής συχνότητας 52 kHz
• Δυνατότητα διακοπής λειτουργίας TTL, κατάσταση αναμονής χαμηλής ισχύος
• Υψηλή αποδοτικότητα
• Χρησιμοποιεί εύκολα προσιτούς τυποποιημένους επαγωγούς
• Θερμική διακοπή και προστασία του ορίου ρεύματος
• Πρόγραμμα NCV για αυτοκινητοβιομηχανικές και άλλες εφαρμογές που απαιτούν αλλαγές σε χώρο και έλεγχο
• Διατίθενται πακέτα χωρίς Pb*

Εφαρμογές

• Απλοί και υψηλής απόδοσης ρυθμιστές βήματος προς τα κάτω (Buck)
• Αποτελεσματικός προ-ρυθμιστής για γραμμικούς ρυθμιστές
• Ρυθμιστές διακόπτη σε κάρτα
• Θετικοί προς αρνητικοί μετατροπείς (Buck-Boost)
• Αρνητικοί μετατροπείς Step-Up
• Ηλεκτρική τροφοδοσία για φορτιστές μπαταριών
