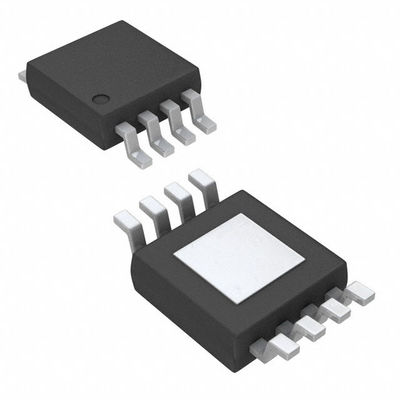

MP4559DN-LF-Z IC REG BUCK ADJ 1.5A 8SOIC Monolithic Power Systems Inc.

Περιγραφή

Το MP4559 είναι ένας ρυθμιστής υψηλής συχνότητας μεταγωγής με ενσωματωμένο εσωτερικό MOSFET υψηλής τάσης υψηλής τάσης.5A έξοδος με έλεγχο τρέχουσας λειτουργίας για γρήγορη ανταπόκριση κυκλώματος και εύκολη αντιστάθμιση.

Το ευρύ φάσμα εισόδου 3,8V έως 55V φιλοξενεί μια ποικιλία εφαρμογών, συμπεριλαμβανομένων εκείνων στο περιβάλλον εισόδου αυτοκινήτων.Η τάση τροφοδοσίας 12μA σε κατάσταση διακοπής επιτρέπει τη χρήση σε εφαρμογές με μπαταρία.

Η υψηλή απόδοση μετατροπής ισχύος σε ευρύ φάσμα φορτίου επιτυγχάνεται με τη μείωση της συχνότητας διακόπτη σε συνθήκες ελαφρού φορτίου για τη μείωση των απωλειών διακόπτη και οδήγησης πύλης.

Η επαναφορά συχνότητας βοηθά στην πρόληψη της διαρροής ρεύματος στον επαγωγό κατά την εκκίνηση και τη θερμική διακοπή παρέχει αξιόπιστη, ανθεκτική σε σφάλματα λειτουργία.

Με τη μετάβαση σε 2MHz, το MP4559 είναι σε θέση να αποτρέψει τα προβλήματα θορύβου EMI (ηλεκτρομαγνητικές παρεμβολές), όπως αυτά που βρίσκονται στις εφαρμογές AM ραδιοφώνου και ADSL.

Το MP4559 διατίθεται σε μικρές συσκευές 3mm x 3mm QFN10 και SOIC8 με εκτεθειμένες συσκευασίες.

Χαρακτηριστικά

• Ευρύ φάσμα εισόδου λειτουργίας από 3,8V έως 55V
• 250mΩ Εσωτερική ισχύς MOSFET
• Μέχρι 2MHz Προγραμματισμένη συχνότητα εναλλαγής
• 140μA Κενό ρεύμα
• Κεραμικός πυκνωτής σταθερός
• Εσωτερική μαλακή εκκίνηση
• Μέχρι 95% αποδοτικότητα
• Έκδοση Ρυθμίσιμη από 0,8V έως 52V
• Διατίθεται σε QFN (3mm x 3mm) και SOIC8E με συσκευασίες Exposed Pad

Εφαρμογές

• Μετατροπή ισχύος υψηλής τάσης
• Συστήματα αυτοκινήτων
• Βιομηχανικά συστήματα ενέργειας
• Διανεμημένα συστήματα ηλεκτρικής ενέργειας
• Συστήματα που λειτουργούν με μπαταρία
