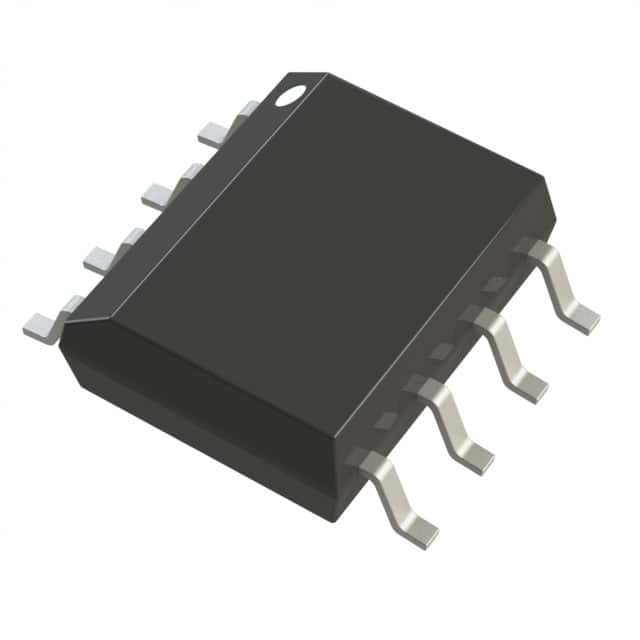

ADM660ARZ-REEL IC REG CHARGE PUMP INV 8SOIC Αναλογικές συσκευές Inc.

  • ADM660ARZ-REEL IC REG CHARGE PUMP INV 8SOIC Analog Devices Inc.
Μάρκα Analog Devices Inc.
Αριθμό μοντέλου Δοκιμαστική μονάδα
Ποσότητα παραγγελίας min 1
Τιμή Based on current price
Συσκευασία λεπτομέρειες Αντιστατική τσάντα & χαρτόνια
Χρόνος παράδοσης 3-5 εργάσιμες ημέρες
Όροι πληρωμής Τ/Τ
Δυνατότητα προσφοράς Σε αποθέματα

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Λειτουργία Αναλογιομετρικός Διαμόρφωση εξόδου Θετικός ή αρνητικός
Τοπολογία Αντλία φόρτισης Τύπος εξόδου Καθορισμένο
Αριθμός αποτελεσμάτων 1 Τάση - που εισάγεται (λ.) 1,5V
Τεχνική μέθοδος 7V Η τάση - έξοδος (min/fixed) -Vin, 2Vin
Τεχνική μέθοδος - ρεύμα - έξοδος 100mA
Συχνότητα - μετατροπή 25kHz, 120kHz Σύγχρονος διορθωτής - Όχι, όχι.
Θερμοκρασία λειτουργίας -40 °C ~ 85 °C (TA) Τύπος στερέωσης Επεξεργασία επιφανείας
Πακέτο / Κουτί 8-SOIC (0,154", 3,90 mm πλάτος) Πακέτο συσκευής του προμηθευτή 8-SOIC
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
Part Number Description
ADM660ARZ-REEL IC REG CHARGE PUMP INV 8SOIC
ADM660ARZ-REEL7 IC REG CHARGE PUMP INV 8SOIC
ADM8660ARZ-REEL IC REG CHARGE PUMP INV 8SOIC
ADM8660ARZ IC REG CHARGE PUMP INV 8SOIC
ADP1111ARZ-3.3 IC REG BUCK BST 3.3V 400MA 8SOIC
ADM660ARZ IC REG CHARGE PUMP INV 8SOIC
ADP1111ARZ IC REG BUCK BST ADJ 400MA 8SOIC
ADP1111ARZ-5 IC REG BUCK BST 5V 400MA 8SOIC
ADP1111ARZ-REEL IC REG BUCK BST ADJ 400MA 8SOIC
ADM660AR-REEL IC MULTI CONFIG ADJ .1A 8SOIC
ADM660AR-REEL7 IC MULTI CONFIG ADJ .1A 8SOIC
ADM8660AR IC MULTI CONFIG ADJ .1A 8SOIC
ADP1111AR-12 IC MULTI CONFIG 12V .2A 8SOIC
ADP1111AR-3.3 IC MULTI CONFIG 3.3V .2A 8SOIC
ADP1111AR-5 IC MULTI CONFIG 5V .2A 8SOIC
ADP1111AR-5-REEL IC MULTI CONFIG 5V .2A 8SOIC
ADP3050AR IC REG STEP DWN ADJ VLT 1A 8SOIC
ADP3050AR-3.3 IC REG BUCK 3.3V 1A 8SOIC
ADP3050AR-REEL7 IC REG STEP DWN ADJ VLT 1A 8SOIC
ADP1111ARZ-12-REEL IC MULTI CONFIG 12V .2A 8SOIC
ADP1111ARZ-12 IC MULTI CONFIG 12V .2A 8SOIC
ADP3050ARZ-5 IC REG MULTI CONFG 5V 1A 8SOIC
ADP3050ARZ-R7 IC REG MULTI CONFG ADJ 1A 8SOIC
ADP3050ARZ-3.3 IC REG MULTI CONFG 3.3V 1A 8SOIC
ADP3050ARZ-3.3-RL7 IC REG MULT CONFIG 3.3V 1A 8SOIC
ADP3050ARZ-5-REEL7 IC REG MULTI CONFIG 5V 1A 8SOIC
ADP3050AR-3.3-RL7 IC REG BUCK 3.3V 1A 8SOIC
ADP3050ARZ-RL IC REG MULTI CONFIG ADJ 1A 8SOIC
ADP3050ARZ-3.3-RL IC REG MULT CONFIG 3.3V 1A 8SOIC
ADP3050ARZ-5-REEL IC REG MULTI CONFIG 5V 1A 8SOIC
ADP1111ARZ-5-REEL IC REG BCK BST INV 5V 0.2A 8SOIC
Αφήστε ένα μήνυμα
Part Number Description
Περιγραφή προϊόντων

Λεπτομέρειες για το προϊόν

Γενική περιγραφή

Ο ADM660/ADM8660 είναι μετατροπέας τάσης αντλίας φόρτισης που μπορεί να χρησιμοποιηθεί είτε για την αντιστροφή της τάσης εισόδου τροφοδοσίας, δίνοντας VOUT = VIN ή διπλασιάζοντάς την (μόνο για τον ADM660), δίνοντας VOUT = 2 VIN.
Οι τάσεις εισόδου που κυμαίνονται από +1,5 V έως +7 V μπορούν να αντιστραφούν σε αρνητική παροχή 1.5 V έως 7 V. Αυτό το σχήμα αντιστροφής είναι ιδανικό για την παραγωγή αρνητικού σιδηροτροχίου σε ενιαία συστήματα τροφοδοσίας.

Ειδικά χαρακτηριστικά

ADM660: Αντιστρέψτε ή διπλασιάστε την τάση τροφοδοσίας εισόδου
ADM8660: Αντιστρέφει την τάση εισόδου
100 mA ρεύμα εξόδου
Λειτουργία διακοπής (ADM8660)
2.2 F ή 10 F Συμπιεστήρες
0.3 V πτώση σε φορτίο 30 mA
+1,5 V έως +7 V τροφοδότηση
CMOS χαμηλής ισχύος: 600 A ήσυχο ρεύμα
Επιλέξιμη συχνότητα αντλίας φόρτισης (25 kHz/120 kHz)
Αναβάθμιση συμβατής με καρφίτσες για MAX660, MAX665, ICL7660
Διαθέσιμο σε πακέτο TSSOP 16-Lead

Εφαρμογές
Χειροκίνητα όργανα
Φορητοί Υπολογιστές
Απομακρυσμένη απόκτηση δεδομένων
Εφοδιασμοί ισχύος Op Amp

Προδιαγραφές

Ειδικότητα Αξία χαρακτηριστικού
Κατασκευαστής Αναλογικές συσκευές
Κατηγορία προϊόντων Ρυθμιστές διακόπτη συνεχούς ρεύματος
Σειρά ADM660
Τύπος Αντλίες φόρτισης
Συσκευή Εναλλακτική συσκευασία
Μονάδα βάρους 0.019048 ουγγιές
Στυλ εγκατάστασης Επενδύσεις
Πακέτο-Κουτί 8-SOIC (0,154", 3,90 mm πλάτος)
Θερμοκρασία λειτουργίας -40 °C ~ 85 °C (TA)
Τύπος στερέωσης Επεξεργασία επιφανείας
Τύπος εξόδου Καθορισμένο
Λειτουργία Ρατιομετρική
Συσκευή του προμηθευτή 8-SOIC
Αριθμός εξόδων 1 Έκδοση
Τοπολογία Αντλία φόρτισης
Εναλλακτική συχνότητα 25kHz, 120kHz
Τρέχων εξόδου 100mA
Διαμόρφωση εξόδου Θετικό ή αρνητικό
Δυναμική τάση - Βιν, 2 Βιν.
Τεχνική διάταξη -
Συγχρονισμένος διορθωτής - Όχι, όχι.
Τεχνική μέθοδος 1.5V
Η τάση εισόδου-μέγιστη 7V
Κλείσιμο Χωρίς διακοπή
Μέγιστη θερμοκρασία λειτουργίας + 85 C
Περιοχή θερμοκρασίας λειτουργίας - 40 C.
Δυναμική ισχύς - 1,5 V έως - 7 V 5 V έως 14 V
Τρέχων παροχής λειτουργίας 4.5 mA
Εισαγωγική τάση 1.5 V έως 7 V
Τρέχων εξόδου 100 mA
Εναλλακτική συχνότητα 120 kHz
Πακέτο-Κουτί ΣΟΙΚ-8

Λειτουργικό συμβατό στοιχείο

Φόρμα, συσκευασία, λειτουργικό συμβατό στοιχείο

Παρασκευαστής Περιγραφή Κατασκευαστής Συγκρίνετε
TC7660HCOA
Κύκλοι ισχύος		 Εναλλακτικός ρυθμιστής ενσωματωμένου στεγαστήρα, 120 kHz Εναλλακτική συχνότητα-MAX, PDSO8, SOIC-8 Μικροτσίπ Τεχνολογία Inc. ADM660ARZ-REEL έναντι TC7660HCOA
ADM660ARZ
Κύκλοι ισχύος		 Μετατροπέας τάσης CMOS με διακόπτη πυκνότητας Ανάλογες συσκευές Inc Επικαιροποιείται από την ADM660ARZ
TC7660HEOA
Κύκλοι ισχύος		 Εναλλακτικός ρυθμιστής ενσωματωμένου στεγαστήρα, 120 kHz Εναλλακτική συχνότητα-MAX, PDSO8, SOIC-8 Μικροτσίπ Τεχνολογία Inc. ADM660ARZ-REEL vs TC7660HEOA
Δοκιμαστική συσκευή
Κύκλοι ισχύος		 Εναλλακτικός μετατροπέας ενσωματωμένου στερεοποιητή, 120 kHz Εναλλακτική συχνότητα-MAX, PDSO8, MS-012AA, SOIC-8 Η Rochester Electronics LLC Δοκιμαστική μονάδα
ADM660AR
Κύκλοι ισχύος		 Μετατροπέας ΔΙΑΣΥΜΜΕΡΑΣΗΣ ΔΙΑΣΥΜΕΡΑΣΗΣ IC, 120 kHz ΔΙΑΣΥΜΕΡΑΣΗΣ FREQ-MAX, PDSO8, MS-012AA, SOIC-8, Ρυθμιστής ή ελεγκτής εναλλαγής Ανάλογες συσκευές Inc Δοκιμαστική μονάδα
Δοκιμαστική μονάδα
Κύκλοι ισχύος		 Μετατροπέας τάσης CMOS με διακόπτη πυκνότητας Ανάλογες συσκευές Inc Δοκιμαστική μονάδα

Περιγραφές

Ρυθμιστής διακόπτη αντλίας φόρτισης θετικός ή αρνητικός σταθερός -Vin, 2Vin 1 έξοδος 100mA 8-SOIC (0,154", 3,90mm πλάτος)
Αντλία φόρτισης INV/STPUP -1,5V έως -7V/5V έως 14V 100mA 8-pin SOIC N T/R
Ρυθμιστές τάσης - Ρυθμιστές διακόπτη
