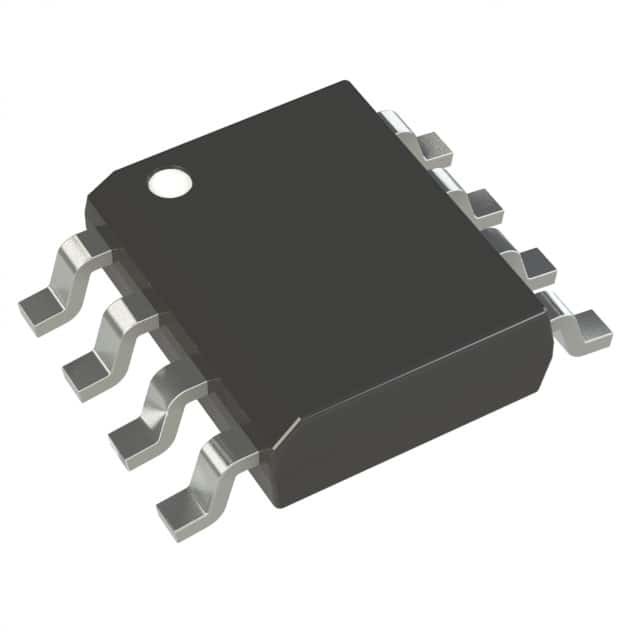

TC7662BCOA713 IC REG CHARG PUMP INV 20MA 8SOIC Τεχνολογία μικροτσίπ

Γενική περιγραφή

Το TC7662B είναι μια αναβάθμιση συμβατή με καρφίτσες του βιομηχανικού προτύπου μετατροπέα τάσης αντλίας φόρτισης TC7660.Από 5 έως 15V ισχύς με χρήση μόνο δύο χαμηλού κόστους πυκνωτών, εξαλείφοντας τους επαγωγείς και το σχετικό κόστος, το μέγεθος και το EMI.
Ο ενσωματωμένος ταλαντωτής λειτουργεί σε ονομαστική συχνότητα 10kHz. Η συχνότητα αυξάνεται σε 35kHz όταν η πίδα 1 συνδέεται με το V +, επιτρέποντας τη χρήση μικρότερων εξωτερικών πυκνωτών.Η λειτουργία κάτω από 10kHz (για εφαρμογές χαμηλότερου ρεύματος τροφοδοσίας) είναι επίσης δυνατή με τη σύνδεση εξωτερικού πυκνωτή από το OSC στο έδαφος (με ανοιχτή πένα 1).
Ο TC7662B είναι διαθέσιμος τόσο σε 8-pin DIP όσο και σε 8-pin small outline (SO) πακέτα σε εμπορικές και εκτεταμένες περιοχές θερμοκρασίας.

Ειδικά χαρακτηριστικά

■ Ευρύ φάσμα τάσης λειτουργίας: 1,5V έως 15V
■ Πινάκια (πινάκια 1) για υψηλότερη συχνότητα εναλλαγής
■ Υψηλή ενεργειακή απόδοση 96%
■ Εύκολη στη χρήση ∙ Απαιτεί μόνο 2 εξωτερικά μη κρίσιμα παθητικά στοιχεία
■ Βελτιωμένη άμεση αντικατάσταση του βιομηχανικού προτύπου ICL7660 και άλλων συσκευών δεύτερης προέλευσης

Εφαρμογές

■ Απλή μετατροπή τροφοδοσιών +5V σε ±5V
■ Πολλαπλασιασμός τάσης VOUT = ±nVIN
■ Αρνητικές προμήθειες για συστήματα και όργανα απόκτησης δεδομένων
■ RS232 τροφοδοσίες
■ Διαχωριστής εφοδιασμού, VOUT = ±VS/2
