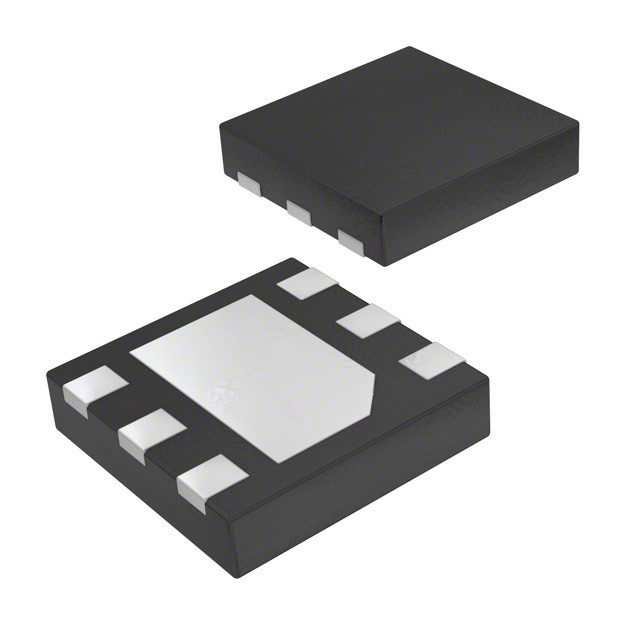

RT8010GQW IC REG BUCK ΡΙΓΙΣΤΑΜΕΝΟ 1Α 6WDFN Richtek ΗΠΑ Inc.

Γενική περιγραφή

Το RT8010/A είναι ένας υψηλής απόδοσης μετατροπέας συνεχούς ρεύματος προς συνεχές ρεύμα (DC-DC) με μετασχηματισμό πλάτους παλμού (PWM) που μπορεί να παράγει ρεύμα εξόδου 1A σε ευρύ φάσμα τάσης εισόδου από 2,5V έως 5,5V,το RT8010/A είναι ιδανικό για φορητές ηλεκτρονικές συσκευές που τροφοδοτούνται από μπαταρία 1-κύτταρου Li-ion ή από άλλες πηγές ενέργειας όπως κινητά τηλέφωνα, PDAs και συσκευές που κρατούνται στο χέρι.
Δύο λειτουργικές λειτουργίες είναι διαθέσιμες, μεταξύ των οποίων: PWM/Low Dropout αυτόματη διακόπτηση και λειτουργίες κλείδωσης.Δεν απαιτείται εξωτερική διόδια Schottky στην πρακτική εφαρμογή.
Το RT8010/A εισέρχεται στη λειτουργία χαμηλής απόρριψης όταν το κανονικό PWM δεν μπορεί να παράσχει ρυθμιζόμενη τάση εξόδου ενεργοποιώντας συνεχώς το άνω PMOS. Το RT8010/A εισέρχεται στη λειτουργία διακοπής και καταναλώνει λιγότερο από 0.1μA όταν η καρφίτσα EN είναι χαμηλά τραβηγμένη.
Η κυματισμό του διακόπτη εξομαλύνεται εύκολα από μικρά στοιχεία φιλτραρίσματος πακέτου λόγω της σταθερής συχνότητας λειτουργίας των 1,5 MHz.Αυτό μαζί με το μικρό WDFN-6L 2x2 και WQFN-16L 3x3 πακέτο παρέχει μικρές εφαρμογές περιοχής PCBΆλλα χαρακτηριστικά περιλαμβάνουν μαλακή εκκίνηση, χαμηλότερη εσωτερική τάση αναφοράς με ακρίβεια 2%, προστασία από υπερθερματισμό και προστασία από υπερεύματα.

Χαρακτηριστικά

● Πεδίο εισόδου από +2,5V έως +5,5V
● Η τάση εξόδου (προσαρμόσιμη εξόδου από 0,6V έως VIN)
RT8010: 1,0V, 1,2V, 1,5V, 1,6V, 1,8V, 2,5V και 3,3V
Σταθερή/διαμορφώσιμη τάση εξόδου
RT8010A Μόνο ρυθμιζόμενη τάση εξόδου
● 1A ρεύμα εξόδου
● 95% αποτελεσματικότητα
● Δεν απαιτείται δίωδος Σότκι
● Λειτουργία PWM σταθερής συχνότητας 1,5MHz
● Μικρό πακέτο WDFN 6-Lead και WQFN 16-Lead
● Συμμόρφωση με την οδηγία RoHS και 100% απαλλαγή από μόλυβδο (Pb)

Εφαρμογές

● Κινητά τηλέφωνα
● Συσκευές Προσωπικής Πληροφορίας
● Ασύρματες και DSL μόντεμ
● Παίκτες MP3
● Φορητά όργανα
