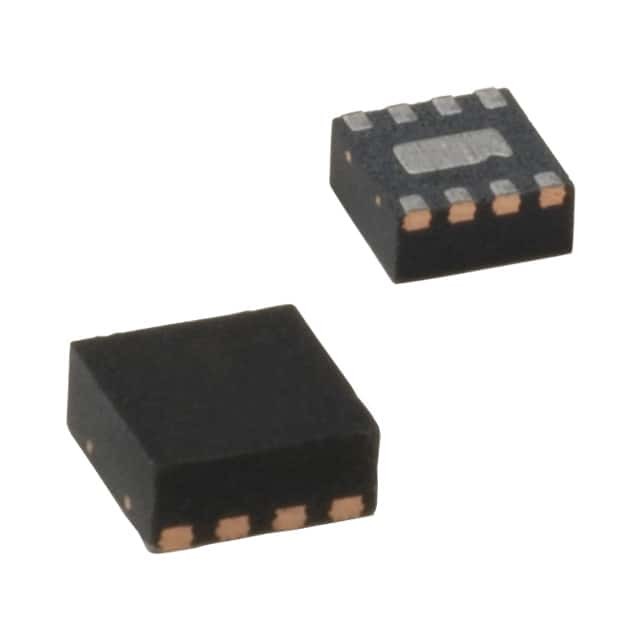

MIC2288YML-TR IC REG BOOST ADJ 1.2A 8MLF Τεχνολογία μικροτσίπ

  • MIC2288YML-TR IC REG BOOST ADJ 1.2A 8MLF Microchip Technology
Μάρκα Microchip Technology
Αριθμό μοντέλου MIC2288YML-TR
Ποσότητα παραγγελίας min 1
Τιμή Based on current price
Συσκευασία λεπτομέρειες Αντιστατική τσάντα & χαρτόνια
Χρόνος παράδοσης 3-5 εργάσιμες ημέρες
Όροι πληρωμής Τ/Τ
Δυνατότητα προσφοράς Σε αποθέματα

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Λειτουργία Επιταχύνω Διαμόρφωση εξόδου Θετικό
Τοπολογία Ώθηση Τύπος εξόδου Ρυθμίσιμο
Αριθμός αποτελεσμάτων 1 Τάση - που εισάγεται (λ.) 2.5V
Τεχνική μέθοδος 10V Η τάση - έξοδος (min/fixed) 2.5V
Τεχνική μέθοδος 34V (διακόπτης) ρεύμα - έξοδος 1.2A (διακόπτης)
Συχνότητα - μετατροπή 1.2MHz Σύγχρονος διορθωτής - Όχι, όχι.
Θερμοκρασία λειτουργίας -40°C ~ 125°C (TJ) Τύπος στερέωσης Επεξεργασία επιφανείας
Πακέτο / Κουτί 8-VFDFN εκτεθειμένο μαξιλάρι, 8-MLF® Πακέτο συσκευής του προμηθευτή 8-MLFTM (2x2)
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
Part Number Description
MIC2288YML-TR IC REG BOOST ADJ 1.2A 8MLF
MIC2290YML-TR IC REG BOOST ADJ 750MA 8MLF
MIC2601YML-TR IC REG BOOST ADJ 1.2A 8MLF
MIC23050-SYML-TR IC REG BUCK 3.3V 600MA 8MLF
MIC2250YML-TR IC REG BOOST ADJ 900MA 8MLF
MIC23051-CGYML-TR IC REG BUCK 1.8V 600MA 8MLF
MIC2295YML-TR IC REG BOOST ADJ 1.2A 8MLF
MIC2605YML-TR IC REG BOOST ADJ 500MA 8MLF
MIC2606YML-TR IC REG BOOST ADJ 500MA 8MLF
MIC23050-4YML-TR IC REG BUCK 1.2V 600MA 8MLF
MIC2251YML-TR IC REG BOOST ADJ 900MA 8MLF
MIC23050-GYML-TR IC REG BUCK 1.8V 600MA 8MLF
MIC23050-CYML-TR IC REG BUCK 1V 600MA 8MLF
MIC23051-16YML-TR IC REG BUCK 1.4V 600MA 8MLF
MIC23051-945YML-TR IC REG BUCK 1.25V 600MA 8MLF
MIC23051-C4YML-TR IC REG BUCK 1.2V 600MA 8MLF
MIC2602YML-TR IC REG BOOST ADJ 1.2A 8MLF
MIC2296YML-TR IC REG BOOST ADJ 1.2A 8MLF
MIC2288BML-TR IC REG BOOST ADJ 1.2A 8MLF
MIC2290BML-TR IC REG BOOST ADJ 750MA 8MLF
MIC2295BML-TR IC REG BOOST ADJ 1.2A 8MLF
MIC2296BML-TR IC REG BOOST ADJ 1.2A 8MLF
Αφήστε ένα μήνυμα
Part Number Description
Περιγραφή προϊόντων

Λεπτομέρειες για το προϊόν

Γενική περιγραφή

Το MIC2288 είναι ένας ρυθμιστής διακόπτη PWM 1,2MHz, DC/DC boost που διατίθεται σε χαμηλού προφίλ Thin SOT-23 και 2mm × 2mm MLFTM επιλογές πακέτου.Η υψηλή πυκνότητα ισχύος επιτυγχάνεται με τον εσωτερικό διακόπτη 34V/1A του MIC2288, επιτρέποντάς του να τροφοδοτεί μεγάλα φορτία σε ένα μικρό αποτύπωμα.
Το MIC2288 υλοποιεί ένα σύστημα ελέγχου τρέχουσας λειτουργίας σταθερής συχνότητας, 1,2MHz PWM, με εσωτερική αντιστάθμιση που προσφέρει εξαιρετική ανταπόκριση μεταβατικών και απόδοση ρύθμισης της εξόδου.Η λειτουργία υψηλής συχνότητας εξοικονομεί χώρο επιφάνειας επιτρέποντας μικρέςΗ τοπολογία PWM σταθερής συχνότητας μειώνει επίσης τον ψεύτικο θόρυβο μετάδοσης και την κυματισμό στην πηγή ισχύος εισόδου.
Το MIC2288 είναι διαθέσιμο σε πακέτο Thin SOT-23-5 χαμηλού προφίλ και 2mm × 2mm MLFTM-8 χωρίς μόλυβδο.

Χαρακτηριστικά

• εύρος τάσης εισόδου 2,5V έως 10V
• Η τάση εξόδου ρυθμίζεται σε 34V
• Πάνω από 1A ρεύμα
• Λειτουργία PWM 1,2MHz
• Σταθερή με κεραμικούς πυκνωτές
• Υψηλή αποδοτικότητα
• < 1% ρύθμιση γραμμής και φορτίου
• Χαμηλή κυματισμό εισροών και εξόδων
• ρεύμα διακοπής < 1μA
• UVLO
• Προστασία από υπερτάσεις εξόδου (MIC2288BML)
• Διακοπή λειτουργίας σε θερμοκρασία άνω του
• Επιλέξιμη συσκευασία Thin SOT-23-5
• Δικαίωμα συσκευασίας MLFTM-8 χωρίς μόλυβδο 2 mm × 2 mm
• εύρος θερμοκρασίας διασταύρωσης από 40°C έως +125°C

Εφαρμογές

• Οργανική τροφοδοσία ηλεκτρικής ενέργειας
• Τροφοδοσία TFT-LCD
• 12V παροχή για εφαρμογές DSL
• Μετατροπείς συνεχούς ρεύματος με πολλαπλές εξόδους
• Θετικοί και αρνητικοί ρυθμιστές εξόδου
• Μετατροπές SEPIC

Προδιαγραφές

Ειδικότητα Αξία χαρακτηριστικού
Κατασκευαστής Τεχνολογία μικροτσίπ
Κατηγορία προϊόντων Ρυθμιστές διακόπτη συνεχούς ρεύματος
Σειρά -
Τύπος Μετατροπείς τάσης
Συσκευή Εναλλακτική συσκευασία
Στυλ εγκατάστασης Επενδύσεις
Πακέτο-Κουτί Επικαιροποιημένη συσκευή 8-VFDFN
Θερμοκρασία λειτουργίας -40°C ~ 125°C (TJ)
Τύπος στερέωσης Επεξεργασία επιφανείας
Τύπος εξόδου Ρυθμίσιμο
Λειτουργία Στάδιο επάνω
Συσκευή του προμηθευτή 8-MLF; (2x2)
Αριθμός εξόδων 1 Έκδοση
Τοπολογία Προώθηση
Εναλλακτική συχνότητα 1.2MHz
Τρέχων εξόδου 1.2Α (Κατακόπτης)
Διαμόρφωση εξόδου Θετικό
Δυναμική τάση 2.5V
Τεχνική διάταξη 34V (συνδέτης)
Συγχρονισμένος διορθωτής - Όχι, όχι.
Τεχνική μέθοδος 2.5V
Η τάση εισόδου-μέγιστη 10V
Μέρος-#-Παρανομοιότυπα MIC2288YML TR
Πακέτο-Κουτί ΑΜΠ-8

Περιγραφές

Επικαιροποιημένη ρυθμιστική μονάδα διακόπτη κίνησης 2.5V 1 έξοδος 1.2A (συνδετήρας) 8-VFDFN εκτεθειμένη θήκη, 8-MLF;
Συνεχή συνεχής ρεύμα 2.5V έως 10V Step Up Single-Out 34V 1A 8-Pin DFN EP T/R
Ρυθμιστές τάσης - Ρυθμιστές διακόπτη
