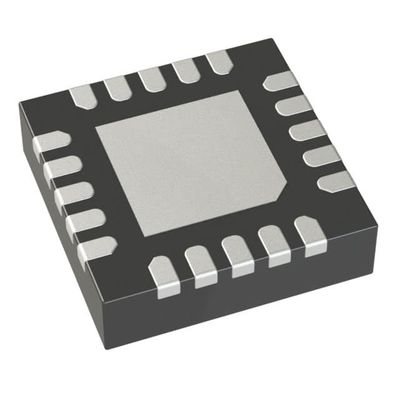

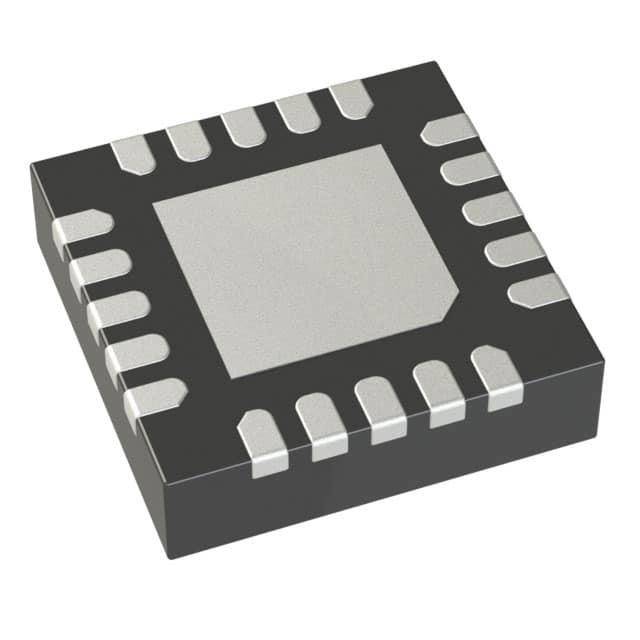

LTC3562EUD#PBF IC REG BUCK ADJ/PROG QD 20QFN Αναλογικές συσκευές Inc.

Περιγραφή

Ο LTC®3562 είναι ένας τετραμελής μονολιθικός συγχρονισμένος ρυθμιστής υψηλής απόδοσης με I2C διεπαφή.Δύο ρυθμιστές είναι εξωτερικά ρυθμιζόμενοι και μπορούν να έχουν τις τάσεις ανατροφοδότησής τους προγραμματισμένες μεταξύ 425mV και 800mV σε βήματα 25mV (τύπος Α)Οι άλλοι δύο ρυθμιστές είναι σταθεροί ρυθμιστές εξόδου των οποίων οι τάσεις εξόδου μπορούν να προγραμματιστούν μεταξύ 600mV και 3.775V σε βήματα 25mV (τύπος Β).Και οι τέσσερις ρυθμιστές λειτουργούν ανεξάρτητα και μπορούν να τεθούν σε παλμική παράκαμψηΟι ρυθμιστές τύπου Α έχουν ξεχωριστές καρφίτσες RUN που μπορούν να ενεργοποιηθούν εάν ο έλεγχος I2C δεν είναι διαθέσιμος.

Ειδικά χαρακτηριστικά

■ Τέσσερα ανεξάρτητα I2C ρυθμιζόμενα βήματα προς τα κάτω
Ρυθμιστές (2 × 600mA, 2 × 400mA)
■ Δύο προγραμματιζόμενες τάσεις ανατροφοδότησης I2C
Ρυθμιστές (R600A, R400A): VFB 425mV έως 800mV
■ Δύο προγραμματιζόμενοι ρυθμιστές τάσης εξόδου I2C
(R600B, R400B): VOUT 600mV έως 3,775V
■ Προγραμματιζόμενες λειτουργίες: Pulse Skip, LDO, Burst Mode,®
Λειτουργία σε κατάσταση εξαναγκαστικής εκρήξεως
■ Ησυχία ρεύματος < 100μA (όλοι οι ρυθμιστές ενεργοποιούνται)
σε λειτουργία LDO)
■ Σταθερή συχνότητα διακυβέρνησης 2,25MHz
Τρόπος)
■ Ο περιορισμός της στροφής μειώνει το θόρυβο της διακόπτη
■ Επαναφορά ισχύος για τον ρυθμιστή R600A
■ Μικρό, θερμικά ενισχυμένο, 20 χιλιοστών 3 χιλιοστών × 3 χιλιοστών
Πακέτο QFN

Εφαρμογές

■ Διαφορετικές εφαρμογές χειροκίνητων συσκευών με πολλαπλές γραμμές τροφοδοσίας
■ Προσωπικές συσκευές πληροφοριών
■ Ασύρματες και DSL μονέμες
■ Ψηφιακές ακίνητες κάμερες
■ Παίκτες MP3
■ Φορητά όργανα
